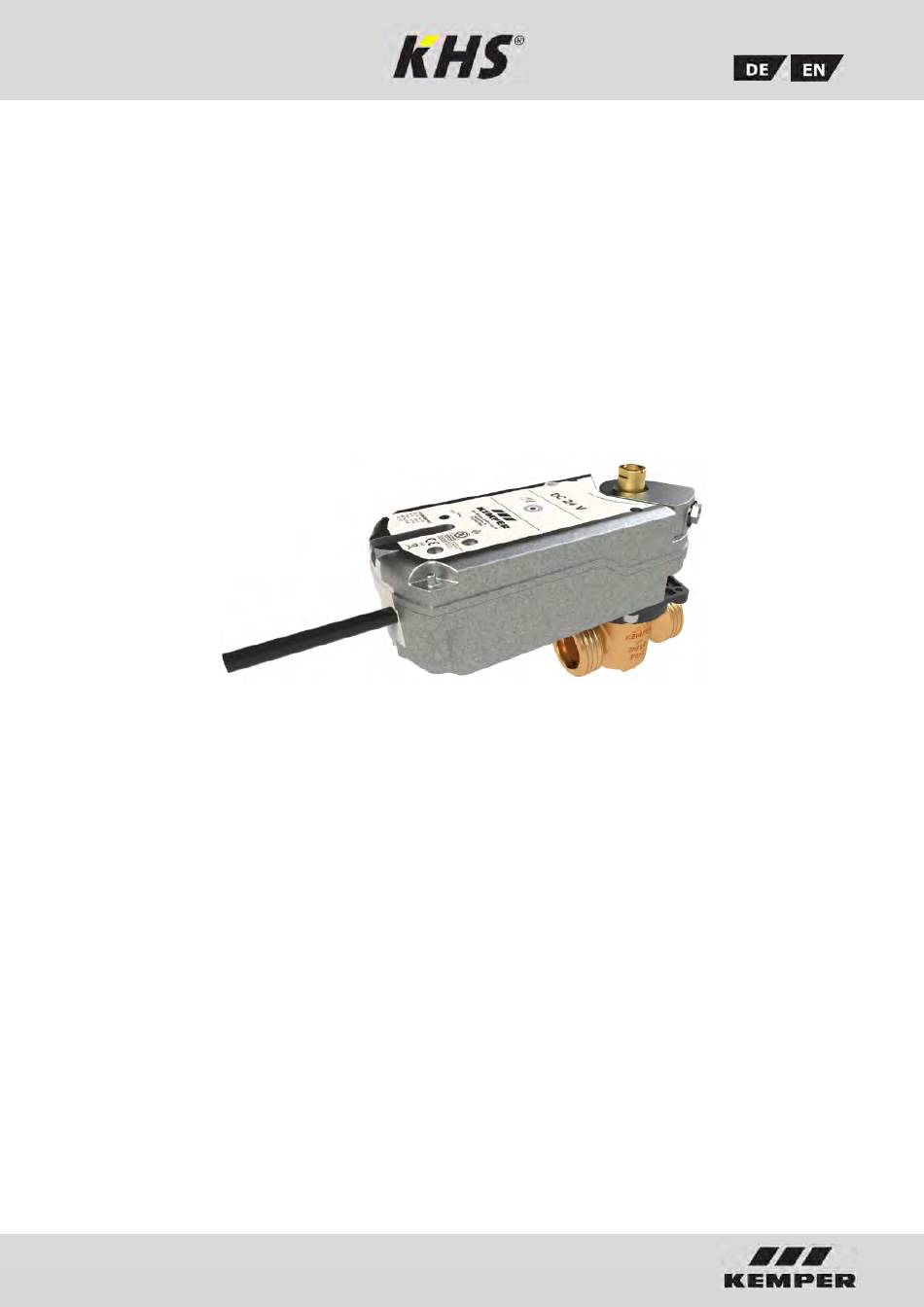

Einbau- und Bedienungsanleitung

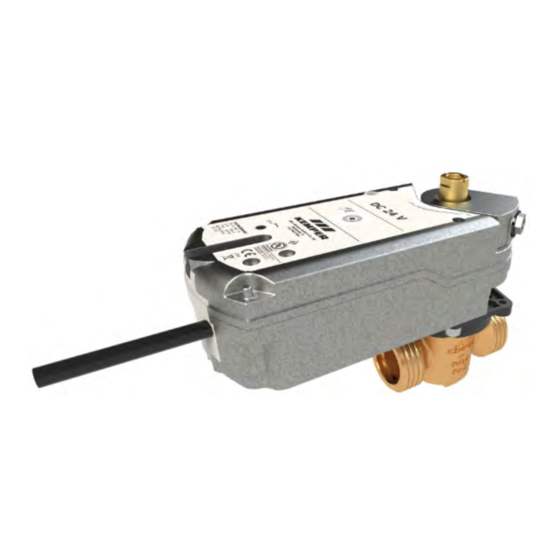

KEMPER KHS VAV-PLUS Vollstrom-Absperrventil mit
Federrückzug-Stellantrieb (24 V DC-Ausführung),
Figur 686 01
KEMPER KHS VAV-PLUS Vollstrom-Absperrventil mit
Federrückzug-Stellantrieb (230 V AC-Ausführung),
Figur 686 05
Inhalt
1. Info .................................................................................................................... 2
2. Eigenschaften | Technische Daten .......................................................................... 3
2.1 Produkteigenschaften ...................................................................................... 3
2.2 Technische Daten | Maße | Werkstoffe ............................................................... 3
3. Montage ............................................................................................................. 4
3.1 Stellantrieb ausrichten ..................................................................................... 5
3.2 Stellantrieb aufstecken..................................................................................... 5
3.3 Grundeinstellung Ventil einstellen ...................................................................... 5
3.4 Stellantrieb auf dem Ventil fixieren .................................................................... 5
3.5 Handbetrieb .................................................................................................... 6
4. Anschluss als 2-Punkt-Steuerung ........................................................................... 7
5. Richtlinien ........................................................................................................... 8
6. Wartung ............................................................................................................. 8
7. Ersatzteile ........................................................................................................... 8
8. Verkabelung für KEMPER KHS Komponenten mit elektrischem Anschluss .................... 9
Advertisement
Chapters
Table of Contents
Related Manuals for Kemper KHS 686 05
Summary of Contents for Kemper KHS 686 05
-
Page 1: Table Of Contents
3.4 Stellantrieb auf dem Ventil fixieren ..............5 3.5 Handbetrieb ....................6 4. Anschluss als 2-Punkt-Steuerung ................7 5. Richtlinien ......................8 6. Wartung ......................8 7. Ersatzteile ......................8 8. Verkabelung für KEMPER KHS Komponenten mit elektrischem Anschluss ....9... -
Page 2: Info
Dieses Produkt ist nur für den vom Hersteller führen können. vorgesehenen Verwendungszweck bestimmt. Jede andere Benutzung gilt nicht bestimmungsgemäß. Das KEMPER KHS VAV-PLUS Vollstrom-Ab- sperrventil mit Federrückzug-Stellantrieb Figur Entsorgung 686 01 | 686 05 ist für den Einsatz in örtlichen Vorschriften Trinkwasser-Installationen für Abfallverwertung bzw. -
Page 3: Eigenschaften | Technische Daten
2 Eigenschaften | Technische Daten 2.1 Produkteigenschaften Figur 686 01 | 686 05 Mediumberührte Teile aus Rotguss und Edelstahl sowie Trinkwasser zugelassene Elastomere und Kunststoffe herausnehmbares Innenoberteil ´Top Entry´ VAV DIN-/DVGW-zugelassen nach DIN EN 13828, W 570 druckschlagfreier Betrieb, Laufzeit 90°, Motor (auf) 90 Sek., Feder (zu) 15 Sek. -
Page 4: Montage
Maße Beschreibung Figur 686 01 | 686 05 Nennweite [DN] Anschlussmaß (A1) [Zoll] G 3/4 Durchmesser (D1) [mm] 22,5 Bauhöhe (H1) [mm] 112,5 115,5 Bauhöhe (H2) [mm] Baulänge (L1) [mm] Baulänge (L2) [mm] 150,3 150,3 150,3 150,3 Bautiefe (T1) [mm] Innensechskant [mm] (SW1) -
Page 5: Stellantrieb Ausrichten
b) Stellantrieb mit Federrückzug Vor der Montage des Stellantriebes ist darauf achten, dass Grundstellung eingestellt ist. Stellantrieb wird durch Federrückzug Stellung „ZU“ ausgeliefert Stellantrieb ausrichten Stellantrieb aufstecken Der Stellantrieb besitzt 8 Ausrichtstufen, die in Antrieb fest auf Konus aufdrücken. 45° Schritten ausrichtbar sind. Hierzu ist die passende Stellung des Stellantriebes je nach Platzverhältnis zu wählen. -
Page 6: Handbetrieb
Handbetrieb Das Ventil kann mittels beiliegender Kurbel geöffnet werden. Dazu Kurbel in Sechskant stecken und gegen den Uhrzeigersinn drehen. Bei Bedarf kann diese Position mit einem Kreuzschraubendreher fixiert werden. Einbausituation als Spülventil Position für optionale Durchflussmessarmatur (1) Wartungsabsperrung (1) Wartungsabsperrung (2) Spülventil (2) Spülventil (3) Druchflussmengenbegrenzer... -
Page 7: Anschluss Als 2-Punkt-Steuerung
4 Anschluss als 2-Punkt-Steuerung Figur 686 01 Figur 686 05 Nach Anlegen der Spannung öffnet das Ventil bis die kraftabhängige Abschaltung erfolgt. Dabei wird das Getriebe mit dem bürstenlosen Gleichstrommotor angehalten und blockiert. auf - zu z.B. externer Bei Ausfall oder Abschalten der Spannung gibt Schalter der Motor das Getriebe frei, so dass das Ventil über die Feder geschlossen wird. -
Page 8: Richtlinien
5 Richtlinien CE-Konformität Stellantrieb Figur 686 01 | 686 05 Angewandte Normen RoHS-Richtlinie 2011/65/EU EN 50581 Richtlinie 2004/108/EG (2014/30/EU) zur elektromagnetischen EN 60730-1 Verträglichkeit EN 60730-2-14 Richtlinie 2006/95/EG (2014/35/EU) Niederspannungsrichtlinie 6 Wartung Nach DIN EN 806 Teil 5 ist eine jährliche Inspektion durch Betreiber... - Page 9 8 Kabelliste Bei der vorliegenden Kabelliste handelt es sich (Temperatur, Häufung, Verlegeart, mecha- lediglich um Anwendungsbeispiele. Die exakte nische Belastung) vor Ort durch den Planer Auslegung der entsprechenden Leitungen muss erfolgen. Hand Umgebungsbedingungen * Möglicher Kabel-Typ bei fester Verlegung, ohne mechanische Belastung ** abgeschirmte Kabelzuleitung Gemäß...
- Page 10 Service-Hotline 02761 891-800 Gebr. Kemper GmbH & Co. KG info@kemper-olpe.de Harkortstraße 5 D-57462 Olpe www.kemper -olpe.de K410068601001-00 08.2019...
- Page 11 3.4 Fixate the servo drive on the valve ..............5 3.5 Manual operation .................... 6 4. Connection as a 2-point controller ..................... 7 5. Directive ............................8 6. Maintenance ........................... 8 7. Spare parts list ..........................8 8. Wiring for KEMPER KHS components with electrical connection ........... 9...
-
Page 12: Info
Local regulations waste recycling and disposal must be The KEMPER quarter turn stop valve PLUS followed. The product must not with spring-reset servo drive is designed for use in drinking water installations with the be disposed of with household... -
Page 13: Properties | Technical Data
Properties | Technical data 2.1 Produkteigenschaften Figure 686 01 | 686 05 Parts having contact with fluid are made of gunmetal and stainless steel as well as for drinking water approved elastomers and plastics Removable `Top Entry` interior head part KHS-PLUS maximum flow isolating ball valve DIN-/DVGW approved according to DIN EN 13828, W 570 Pressure-impact free operation, transit time for 90°, Open 90 sec, Closed 15 sec. -
Page 14: Installation
Dimensions Description Figure 686 01 | 686 05 Nominal width [DN] Connection [inch] G 3/4 dimension (A1) Durchmesser (D1) [mm] 22,5 Overall height [mm] 112,5 115,5 (H1) Overall height [mm] (H2) Length (L1) [mm] Length (L2) [mm] 150,3 150,3 150,3 150,3 Depth (T1) [mm]... -
Page 15: Adjust Servo Drive
b) Servo drive with spring reset Before installing the servodrive, make sure the home position is. The servo drive is delivered in position ”closed“. Adjust servo drive Put on servo drive The servo drive has 8 alignment steps that can Press the drive firmly onto the cone. -
Page 16: Manual Operation
Manual operation The valve can be opened using the enclosed crank. For that plug crank in hex and rotate Mount the spring- counterclockwise. This position can be fixed with reset at the drive a cross head screwdriver if necessary. Fixate the drive Assembly situation as flushing valve Position for optional vortex flow sensor... - Page 17 The red and grey wire must be connected. Work is to be carried out by authorized specialists only! Opening the housing is prohibited! When installing outdoors, KEMPER recommends to protect additionally the devices against weather effects. Risk of injury by return spring. K410068601001-00 08.2019...
-
Page 18: Directive
5 Directive CE-conformity servo drive Figure 686 01 | 686 05 Applied standards RoHS-Directive 2011/65/EU EN 50581 Directive 2004/108/EG (2014/30/EU) for the electromagnetic compatibility EN 60730-1 Directive 2006/95/EG (2014/35/EU) EN 60730-2-14 Low voltage directive 6 Maintenance According to DIN EN 806 Part 5, the operator make annual... - Page 19 Cabling for KEMPER KHS components with electrical connection This list of cables only shows examples of planner basis ambient applications. The exact design of the cables in conditions (temperature, frequency, routing questions must be carried out on site by the type, mechanical load).
- Page 20 Service-Hotline +49 2761 891-800 Gebr. Kemper GmbH & Co. KG info@kemper-olpe.de Harkortstraße 5 D-5742 Olpe www.kemper -olpe.de K410068601001-00 08.2019...
