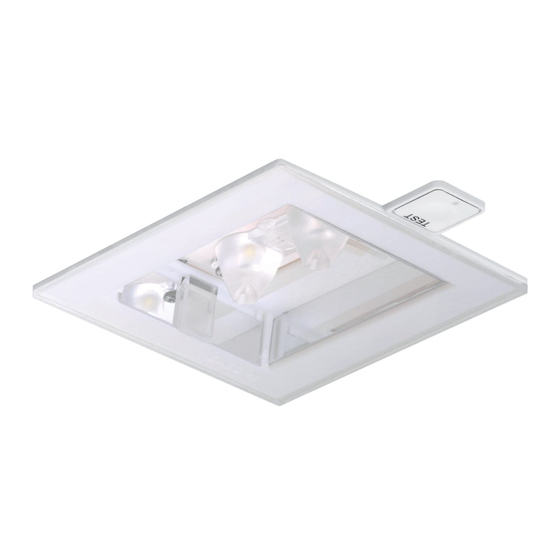

Eaton CEAG GuideLed SL CGLine+ Mounting And Operating Instructions

Emergency lighting, not suitable for private use
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
CEAG GuideLed Einzelbatterieleuchten SL CGLine+
CEAG GuideLed self contained luminaires SL CGLine+
Montage- und Betriebsanleitung CEAG GuideLed SL CGLine+
Mounting and Operating Instructions CEAG GuideLed SL CGLine+
Zielgruppe: Elektrofachkraft
Target group: Skilled electricians
Verwendungszweck: Notbeleuchtung, nicht für privaten Gebrauch
Intended Application: Emergency Lighting, not suitable for private use

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CEAG GuideLed SL CGLine+ and is the answer not in the manual?

Questions and answers

Related Manuals for Eaton CEAG GuideLed SL CGLine+

Summary of Contents for Eaton CEAG GuideLed SL CGLine+

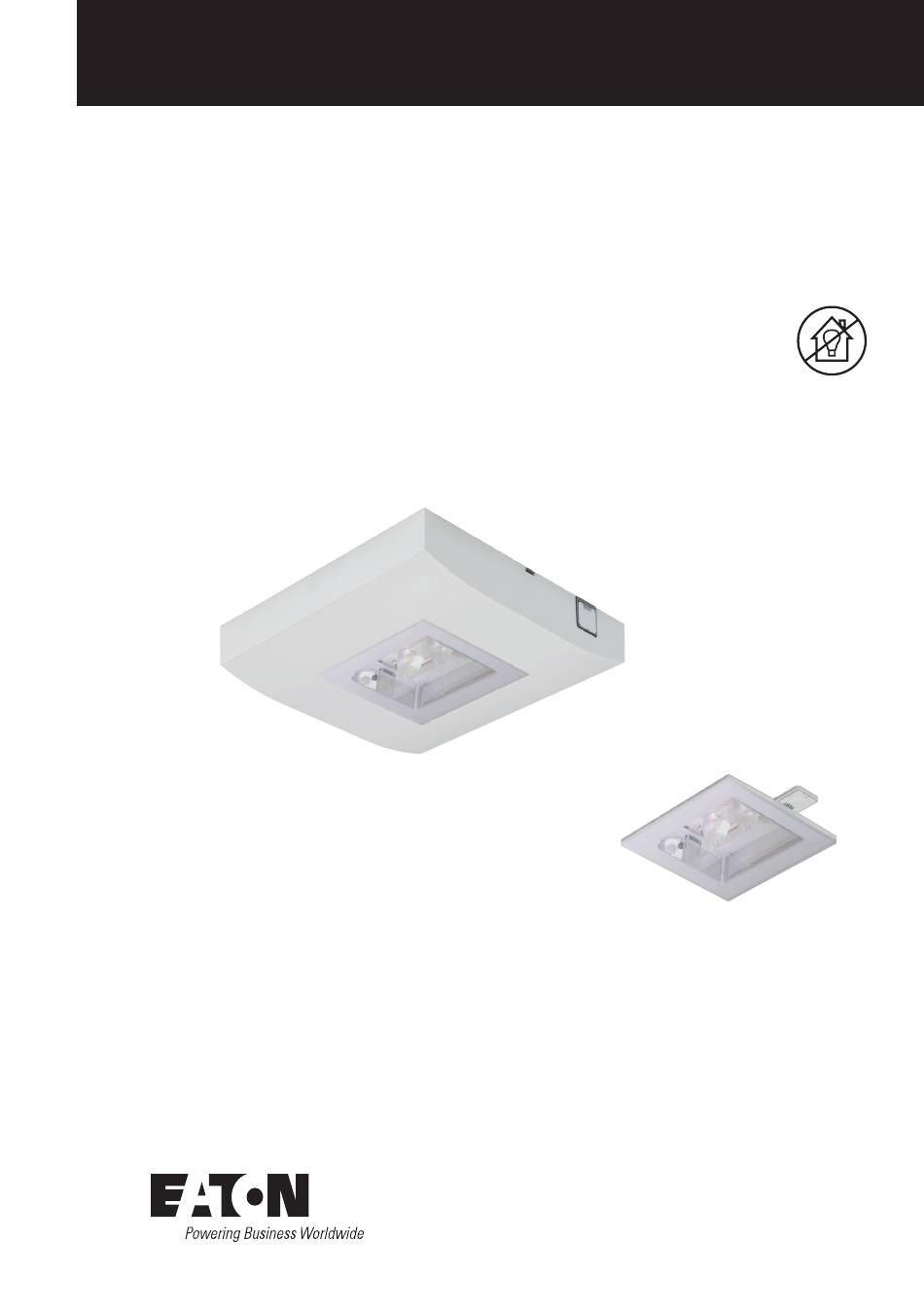

  • Page 1 CEAG GuideLed Einzelbatterieleuchten SL CGLine+ CEAG GuideLed self contained luminaires SL CGLine+ Montage- und Betriebsanleitung CEAG GuideLed SL CGLine+ Mounting and Operating Instructions CEAG GuideLed SL CGLine+ Zielgruppe: Elektrofachkraft Target group: Skilled electricians Verwendungszweck: Notbeleuchtung, nicht für privaten Gebrauch Intended Application: Emergency Lighting, not suitable for private use...
  • Page 2 ENTIRE OBLIGATION OF EATON. THE CONTENTS OF THIS DOCUMENT SHALL NOT BECOME PART OF OR MODIFY ANY CONTRACT BETWEEN THE PARTIES. In no event will Eaton be responsible to the purchaser or user in contract, in tort (including negligence), strict liability or other-wise for any special, indirect, incidental or...

  • Page 3: Table Of Contents

    CEAG GuideLed SL CGLine+ Inhalt 1. Normenkonformität ....4 2. Kurzbeschreibung/Verwendungsbereich . 5 3. Generelle Hinweise ....5 4.

  • Page 4: Normenkonformität

    SiChErhEitShinwEiSE SAFEty inStrUCtiOnS • Die Leuchte ist bestim mungs gemäß in • the device shall only be used for its unbeschädigtem und einwandfreiem Zu- intended purpose and in undamaged stand zu betreiben! and flawless condition • Als Ersatz dürfen nur Originalteile von • Only genuine CEAG spare parts may be CEAG verwendet werden! used for replacement and repair...

  • Page 5: Kurzbeschreibung/Verwendungsbereich

    2 Kurzbeschreibung / 2 Brief description / Verwendungsbereich Scope of application Die Sicherheitsleuchten GuideLed CGLine+ As a self contained luminaire the GuideLed CG- sind als Einzelbatterieleuchten in Installationen Line+ safety luminaires are suitable for installa- nach EN 50 172, DIN VDE 0100-718 und DIN V tions acc.
  • Page 6 Busanschluss Bus connection Im Falle einer zentralen Überwachung über With central monitoring via the CGLine+ den CGLine+ Bus, ist der Busanschluss an bus, bus connection is via the D1 and D2 den Klemmen D1 und D2 vorzunehmen, terminals, whereby the terminals each exist wobei die Klemmen jeweils zweifach vorhan- twice and are bypassed on the device side den und geräteseitig gebrückt sind, um eine...

  • Page 7: Mounting / Dimensional Drawings

    4 Montage / Maßbilder 4 Mounting / Dimensional Dra- wings 4.1 GuideLed SL Deckeneinbauleuchte GuideLed SL Recessed ceiling mounting 13811 ... 821 CGLine+ 13811 ... 821 CGLine+ Busanschluss Bus connection Netzanschluss Mains connection Batterieanschluss / battery connection Betriebswahlschalter s. Seite 9 / mode switch see page 9 Werkseinstellung / Default mode Notlichtdauer 3 h / AUTO BT AN Duration 3 h / AUTO DT ON...
  • Page 8 Ausrichtung Fluchtweg Deckenausschnitt 246,7 18,5 Deckenstärke 1-20mm 354,3 Bei Einbau durch Deckenausschnitt erforderliche Höhe in Zwischendecke: 150 mm Batterieverbindung herstellen und Be- Establish battery connection and set ope- triebsparameter einstellen rating parameters • Gehäuse Öffnen (1) um Batterieverbindung • Open housing to connect battery and confi- herzustellen und Schalter-Einstellungen vorzu- gure the switch settings (see chapter 5.1) via nehmen (siehe Kapitel 5.1)
  • Page 9 4.2 GuideLed SL Deckenaufbauleuchte GuideLed SL Surface mounting 13812 ... 822 CGLine+ 13812 ... 822 CGLine+ Netz- (1.1)und Buskabel (1.2) einführen Insert mains (1.1) and - if so - the bus cable (1.2 Betriebsparameter / Schaltereinstellung überprüfen (siehe Kapitel 5.1) Configure the switch setting (see chapter 5.1) Leuchte an Decke befestigen (2) Fix luminaire to the ceiling (2)

  • Page 10: Installation / Operation

    5 Installation / Inbetriebnahme 5 Installation / Operation 5.1 Einstellung der Betriebsart / Operation Mode a. notlichtbetriebsdauer / Duration of emergency lighting Abbildung Codierung Beschreibung Display Encoding Description Notlichtdauer 1h. Duration of emergency lighting 1h. Notlichtdauer 3h. (werkseitige Einstellung) Duration of emergency lighting 3h. (Default) Notlichtdauer 8h.
  • Page 11     AUTO BT Funktion AUS AUTO DT Function OFF der Betriebsdauertest (BT) muss manuell gestartet werden, Duration test (DT) has to be started manually, if about 12     wenn nach 12 Monaten kein BT ausgeführt wurde, wechselt months no DT was made, the display changes from green die Betriebsanzeige von Grün auf Gelb to yellow  ...
  • Page 12 5.3 TEST und Anzeigeeinheit 5.3 TEST button and display a. Statusanzeigen / Status display Wichtigste Anzeigen am Testtaster/ Important displays with the test- Status button Keine Störung grün leuchtet  No failure lights up green   TEST Notlicht Modus LED ist aus ...
  • Page 13 5.4 Überwachungseinrichtung CGLine+ 5.4 Luminaire monitoring CGLine+ Die Leuchten GuideLed CGLine+ sind für den The GuideLed CGLine+ luminaires are prepared Anschluss an eine zentrale CGLine+ Überwa- for connection to a central CGLine+ luminaire chungseinrichtung. Jeder Leuchte der Leuch- monitoring. An individual, distinct identification tenserie CGLine+ ist eine i n d i v i d u e l l e , number (6 characters) is assigned to every...

  • Page 14: Disposal / Recycling

    6 Wartung / Instandhaltung 6 Servicing / Maintenance Halten Sie die für Instandhaltung, Wartung und Observe the relevant national regulations app- Prüfung von elektrischen Betriebsmitteln gel- lying to the maintenance, servicing and check- tenden Bestimmungen ein! Im Fall von Rück- ing of electrical apparatus ! In case of returns sendungen benötigen Sie von uns eine RMA you need a RMA - number from us.

  • Page 15: Technical Data

    8 Technische Daten 8 Technical Data Anschlussspannung 230 V AC, 50/60 Hz Power input Gehäusematerial Polycarbonat, Aluminium Housing material Luminaire: Polycarbonat, aluminium Gehäusefarbe weiß RAL 9010 Housing colour white RAL 9010 Lichtstrom phiE/phiNenn am Ende der Nennbetriebsdauer Luminous flux phiE/phiNenn at the end of rated operating time 100% Leuchtmittel HighPower LEDs 2 x 1,6 W...
  • Page 16 Eatons Ziel ist es, zuverlässige, effiziente und sichere Stromversorgung dann zu bieten, wenn sie am meisten benötigt wird. Die Experten von Eaton verfügen über ein umfassendes Fachwissen im Bereich Energiemanagement in verschiedensten Branchen und sorgen so für kundens- pezifische, integrierte Lösungen, um anspruchsvollste Anforderungen der Kunden zu erfüllen.
