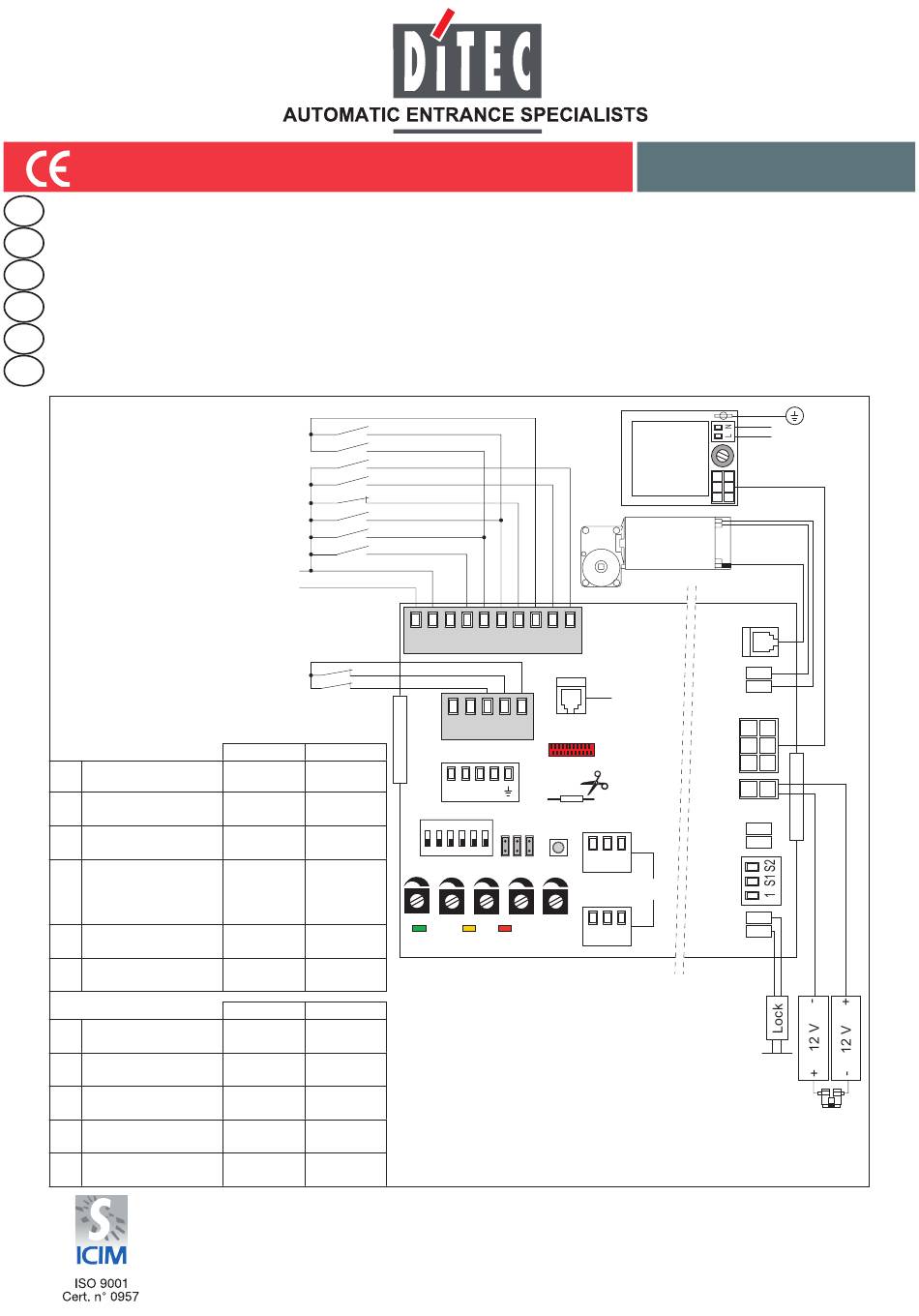

DITEC EL20 Installation Handbook

I
Manuale di installazione quadro elettronico per automazione VALOR.
GB
Electric board installation handbook for VALOR automations.
F
Manuel d'installation armoire électrique pour automatisme VALOR.
D
Installationsanleitung der Automatiktürsteuerung VALOR.
E
Manual de instalación del tablero eléctrico para automación VALOR.
P
Manual de instalação quadro eléctrico para automação VALOR.
Apertura parz. lato B / Part. opening side B
Apertura parz. lato A / Part. opening side A
Esclusione blocco / Lock exclusion
Apertura lato B / Opening side B
Apertura lato A / Opening side A
Chiusura automatica / Automatic closure
Uscita / Output 24 V= / 0,5 A
Sicurezza in chiusura / Closing safety
Sicurezza in apertura / Opening safety
Tipo elettroblocco
DIP1
Electric lock type
Senso di marcia
DIP2
Movement direction
Funzionamento batterie
DIP3
Batteries function
Ultima manovra
con batterie scariche
DIP4
Last operation
with unloaded batteries
Peso ante
DIP5
Wings weight
USO FUTURO
DIP6
FUTURE USE
Velocità apre
VA
Opening speed
Velocità chiude
VC
Closing speed
Tempo chiusura autom.
TC
Automatic closure time
Apertura parziale
RP
Partial opening
Spinta sugli ostacoli
R1
Thrust on obstacles
DITEC S.p.A.
Via Mons. Banfi, 3 - 21042 Caronno Pertusella (VA) - ITALY
Tel. +39 02 963911 - Fax +39 02 9650314
www.ditec.it - ditec@ditecva.com
Power reset
Stop
+
-
OFF ON
Normale Antipanico
Fail secure Fail safe
1 anta dx/2 ante 1 anta sx
1 wing rt/2 wings 1 wing left
Antipanico Continuo
Antipanic Continuos
Chiusura Apertura
Closing Opening
< 200 Kg > 200 Kg
/ /
MIN MAX
0,1 m/s 0,8 m/s
0,1 m/s 0,8 m/s
0 s 30 s
5% 90%
0% 100%
EL20
0 1 1 2 3A 3B 9 27 28 29
COM
0 1 6 8 41
0 1 21 22
DIP
J1 J2 J3
on
OPEN
off
1 2 3 4 5 6
VA VC TC RP R1
POWER IN SA
ALARM
IP1951
rev. 2008-04-15
F1=F1,6A
AL2
Motor
EL20
ENC
+
MOT
COME
-
TELR
POWER
MD1
BAT
+
AUX
-
P1 SP P2
CELPR
+
LK
-
R1 SR R2
230 V~
Fuse
F10A
