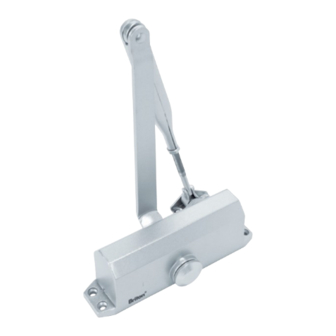

Allegion Briton 1110C Quick Start Manual

1
Regular fixing (1)
2
Select power size to suit door width or weight.
Regular fixing (1)
#2 #3
40kg 60kg
850mm 950mm
MAX MAX
180 180
° °
MAX MAX
90
Pull main arm over until scecondary arm is at 90 to frame.
Maintenance (Quarterly)
Nederlands
Standaardbevestiging (1)
1
Zie hieronder en meegeleverd sjabloon.
2
Kies drangerzwaarte al naar gelang breedte of gewicht
van de deur.
5
Tred de hoofdarm uit totdat de tweede arm een hoek van
met de bovendorpel.
8
Onderhoud (per kwartaal)
Power Adjustable #2/3/4
Transom fixing (61)
See below and
template provided.
3
#4
80kg
1100mm
MAX
Determine installation position according to the power
strength of closer and use template to mark four (4)
°
holes for closer and two (2) holes for arm bracket.
Adjust closing speed (1) and latch speed (2)
when adjusting please note there is a MAXIMUM
of 2 turns.
Check door closer closes the door correctly
and fixing screws are tight. Apply light oil to
arm knuckle joint and door hinges.
Bevestiging op de bovendorpel (61)
Zie hieronder en meegeleverd sjabloon.
Bepaal de montageplaats al naar gelang de drangerzwaarte
3
en gebruik het sjabloon voor het markeren van vier (4)
gaten voor de dranger en twee (2) gaten voor de armsteun.
6
Regel de sluitsnelheid (1) en de eindslag (2).
90 °
NB: Bij het verstellen kunt u maximaal 2 slagen draaien.
Controleer of de deurdranger de deur gode sluit en dat de bevestigingsschroeven
goed vastzitten. Olie het armscharnieroog en de deurscharnieren met lichte olie.
°
.
Parallel fixing (66)
See below / overleaf
and template provided.
4
Assemble arm to body and secure with bolt provided.
Install closer assembly to door using screws provided.
Install arm bracket assembly to frame using screws provided.
1
180 - 15
2
15
Fit cover.
Door closer power #1&2 and those fitted with mechanical
Warning
hold open devices must not be installed on fire/smoke doors.
Bevestiging met parallelarm (66)
Zie hieronder en detailtekening ommezijde
4 Bevestig de arm aan de dranger en zet deze met de bout vast.
Bevsetig de dranger op de deur met de meegeleverde schroeven.
Bevestig de armsteun op de bovendorpel met de meegeleverde schroeven.
7
Bevestig afdekplaatje.
9
Waarschuwing
Deurdrangers zwaate #1&2 en drangers met een vastzetarm mogen
niet op brandwerende deuren aangebracht worden.
.
Fixez le cache.
.
Abdeckung montieren.
10212 ZINS B426
See below and
detail overleaf.
.
° °
.
