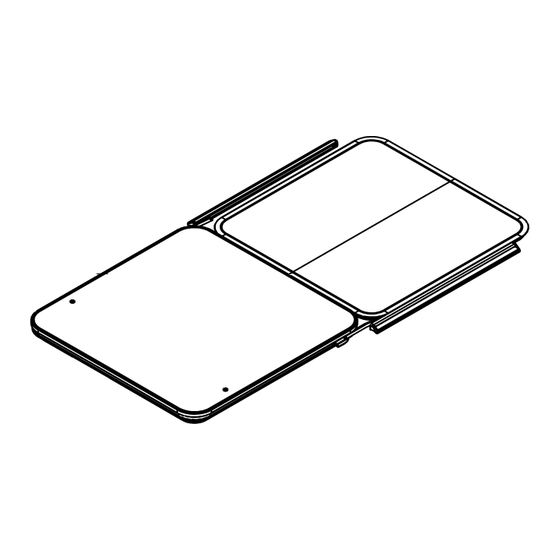

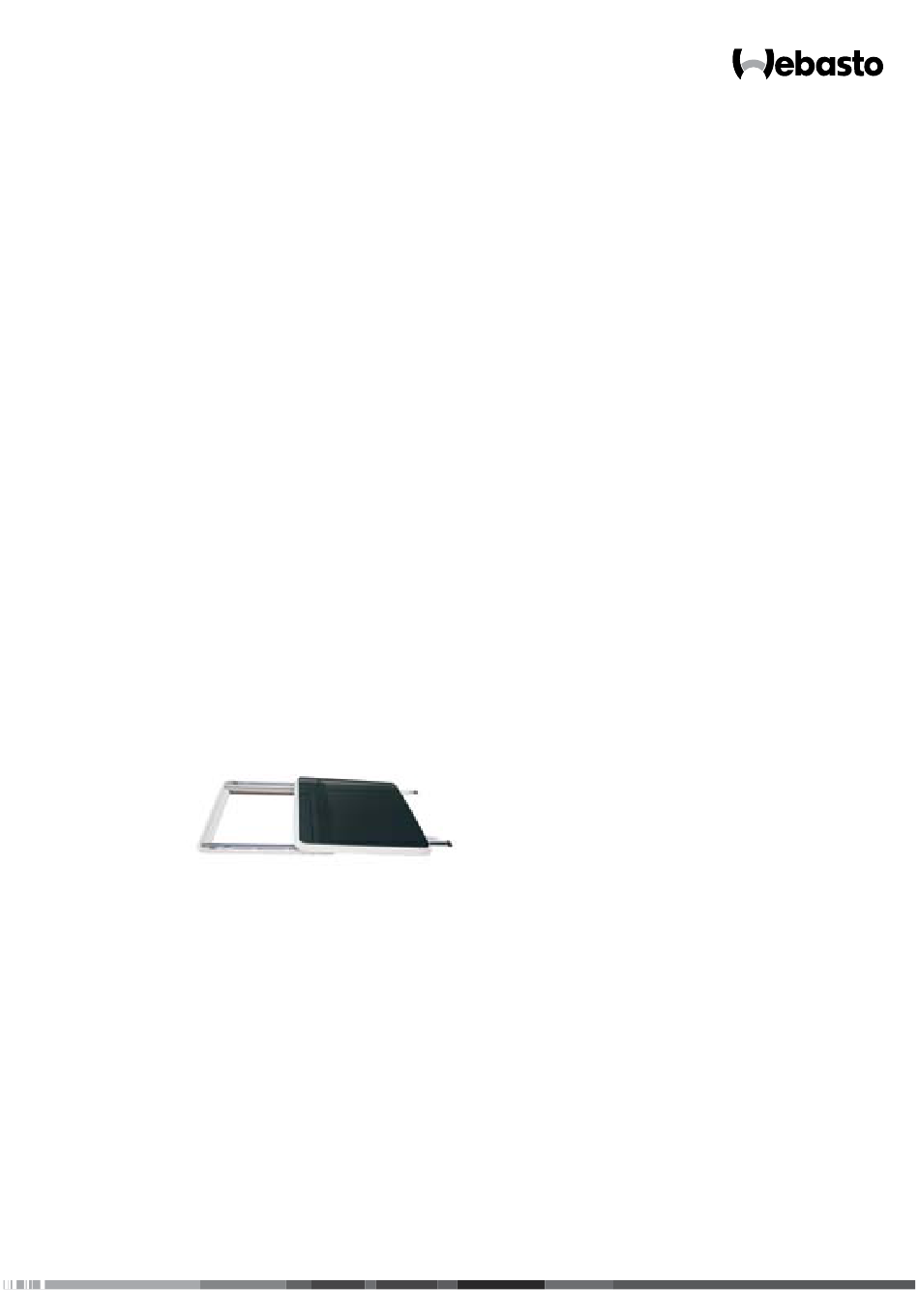

- Page 1 Marine Roof 60 Series Marinedach 60er Serie Toit ouvrant Marine Série 60 Top Mount / Flush mount Ersatzteilliste Spare Parts List Liste de pièces détachées 07/2012 3394996A...
-
Page 2: Table Of Contents
Mechanism / Mechanismus / Mécanisme* * Serial number required / Seriennummer erforderlich / Numéro de série requis ** Serial number and colour required / Seriennummer und Farbe erforderlich / Numéro de série et coleur requis © 2012 Webasto Thermo & Comfort SE... - Page 3 Comment utiliser cette liste de pièces de rechange: Webasto fabrique des toits en fonction des demandes spécifiques de ses clients ( à savoir leurs formes et dimensions du cadre). Ce manuel de pièces détachées montre un toit « nu ». il n’y a pas de sets pré-assemblés;...
-
Page 4: Panel / Paneel / Panneau
Description Beschreibung Désignation Specifics Qty. Panneau verre Flush 101 ==> page / Panel assy Flush mount Glasdeckel Flush Mount Mount Seite 3 Panel assy Top mount Glasdeckel Top mount Panneau verre Top Mount © 2012 Webasto Thermo & Comfort SE... -
Page 5: Frame / Rahmen / Cadre
109 2510030A Roller Roue 110 3303044A Ring, lock Verschlussring Anneau d’arrét Nylon 111 3303031A Circlip Rundclip Clip, circulaire E-type 112 3390918A Bolt, Flush mount Schraube, Flush mount Vis, Flush mount M 6x16 A4-70 © 2012 Webasto Thermo & Comfort SE... -
Page 6: Rear Rails / Hintere Schienen
L = 950 mm ==> page / Rear rail right side Schiene Rückseite rechts Rail, revers, face droite Seite 3 205 3303091A Set hexagon screws Set Hexagonschrauben Set de vis hexagon M4x6 A4 © 2012 Webasto Thermo & Comfort SE... -
Page 7: Motor Assy / Motor / Moteur
SCU MD IV, lackiert SCU MD IV, verni Seite 3 * Delivered in standard length; to be adjusted as required / Geliefert in Standardlänge; auf erforderliche Länge anpassen / Délivée avec longueur standard; adapter comme requis © 2012 Webasto Thermo & Comfort SE... -
Page 8: Mechanism / Mechanismus / Mécanisme
Lever assy right side Lever assemblage, droite rechts 408 2510041B Wheel Roue 409 3303015B Sliding plate Gleitplatte Liston de glisse 410 3303061A Screw, countersunk Senk-Blechschraube Vis basse M4x8 411 3390480A Angular point Eckverbindung Connexion d’angle © 2012 Webasto Thermo & Comfort SE... - Page 9 Rails droite 416 3303101A Screw delta PT Deltaschraube PT Vis delta PT PT 4x16 - A2 417 2510110A Mounting flange Trennscheibe Rondelle 418 3303046C Drive cable with flock Antriebskabel mit Stippe Câble propulseur © 2012 Webasto Thermo & Comfort SE...
- Page 10 Dans le cas d’une version redigée en plusieurs langues, l’anglais est alors la langue qui fait foi. Pour trouver le numéro de téléphone du pays concerné, veuillez consulter le dépliant des points-service Webasto ou la page web de la représentation Webasto de votre pays.
