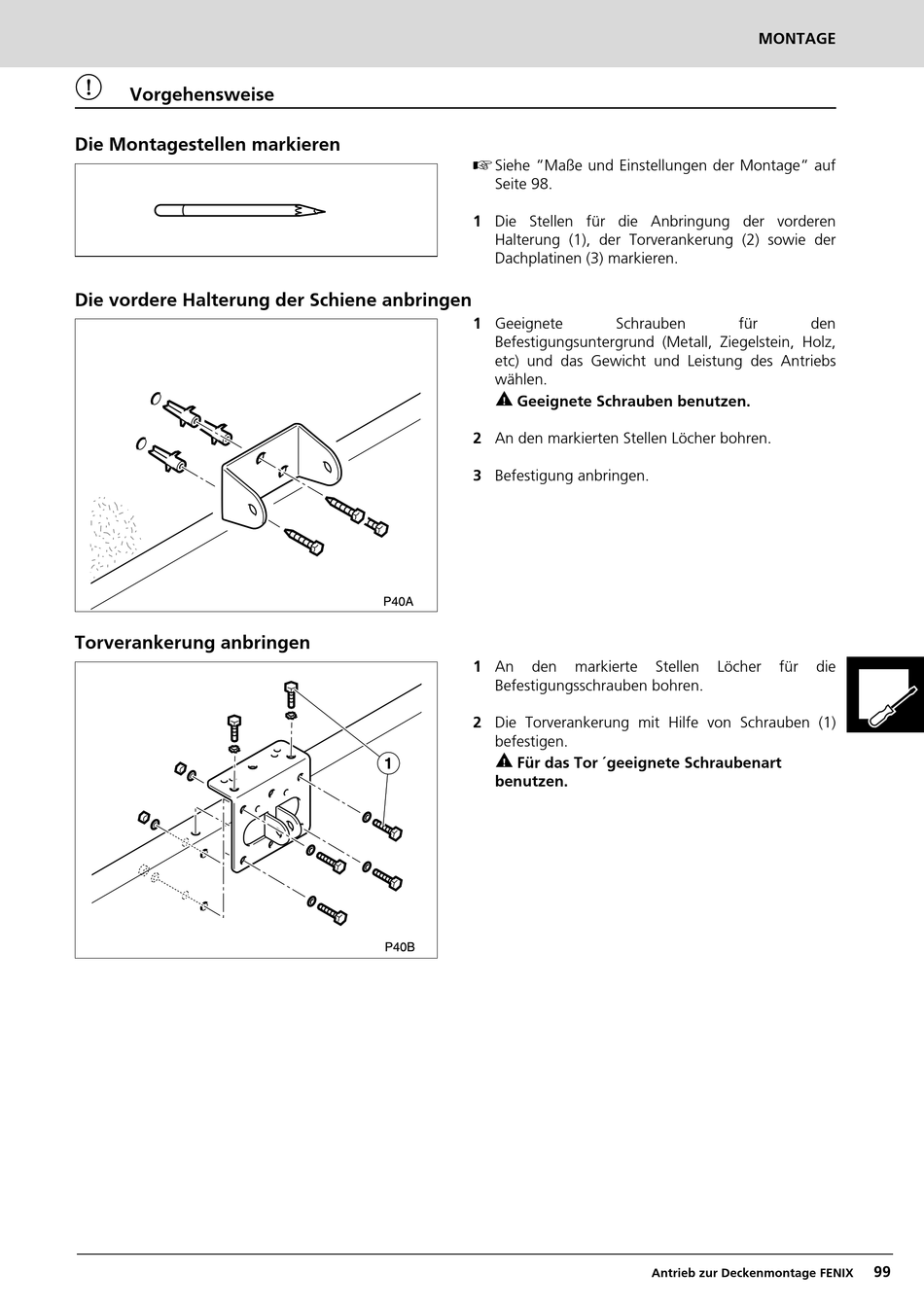

Erreka Fenix Installer Manual page 103


Vorgehensweise
Die Montagestellen markieren
Die vordere Halterung der Schiene anbringen
Torverankerung anbringen

Siehe "Maße und Einstellungen der Montage" auf
Seite 98.
1 Die Stellen für die Anbringung der vorderen
Halterung (1), der Torverankerung (2) sowie der
Dachplatinen (3) markieren.
1 Geeignete Schrauben
Befestigungsuntergrund (Metall, Ziegelstein, Holz,
etc) und das Gewicht und Leistung des Antriebs
wählen.

Geeignete Schrauben benutzen.
2 An den markierten Stellen Löcher bohren.
3 Befestigung anbringen.
1 An den markierte
Befestigungsschrauben bohren.
2 Die Torverankerung mit Hilfe von Schrauben (1)
befestigen.

Für das Tor ´geeignete Schraubenart
benutzen.
MONTAGE
für den
Stellen Löcher für die
Antrieb zur Deckenmontage FENIX
99
