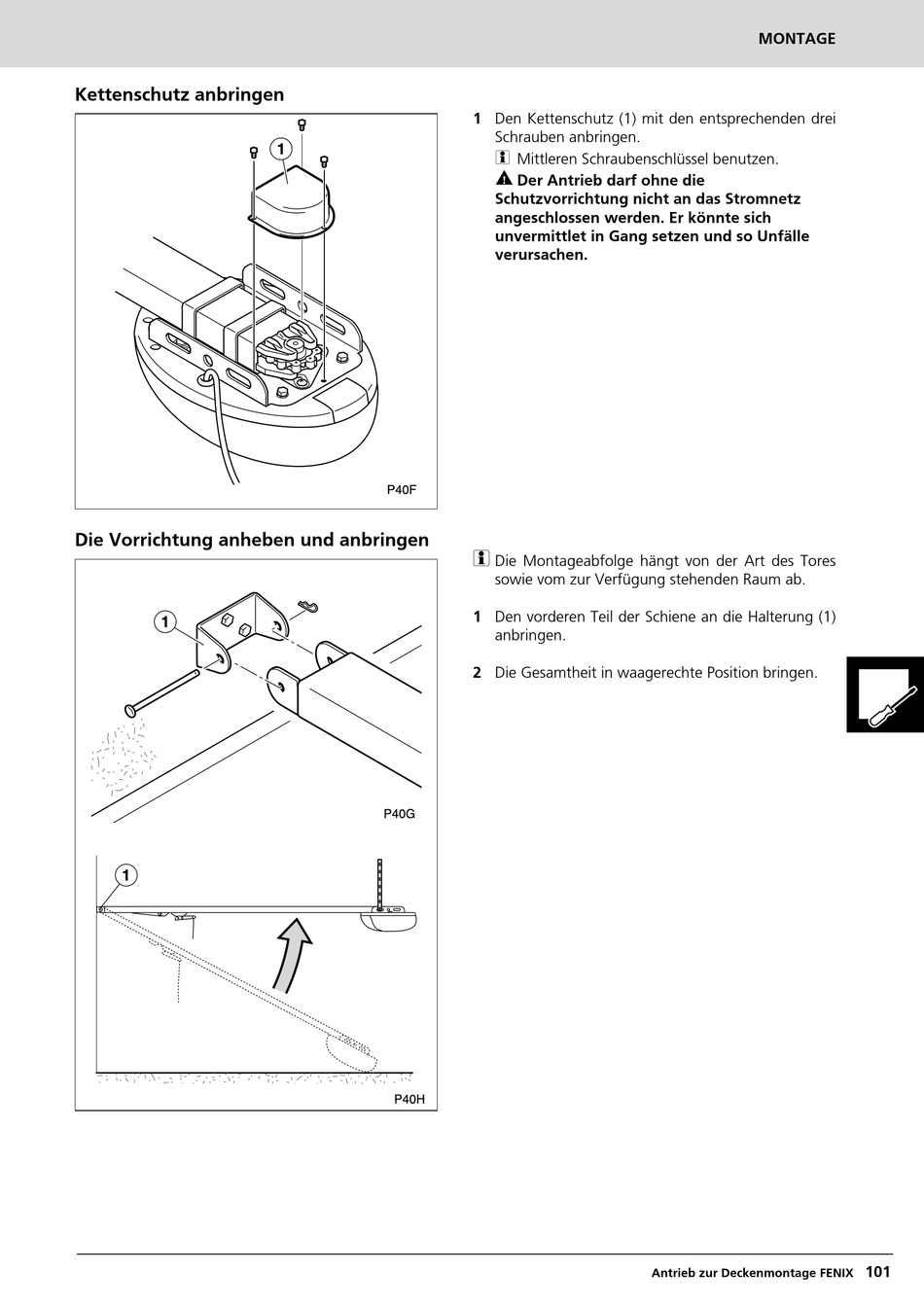

Kettenschutz anbringen
Die Vorrichtung anheben und anbringen
1 Den Kettenschutz (1) mit den entsprechenden drei
Schrauben anbringen.

Mittleren Schraubenschlüssel benutzen.

Der Antrieb darf ohne die
Schutzvorrichtung nicht an das Stromnetz
angeschlossen werden. Er könnte sich
unvermittlet in Gang setzen und so Unfälle
verursachen.

Die Montageabfolge hängt von der Art des Tores
sowie vom zur Verfügung stehenden Raum ab.
1 Den vorderen Teil der Schiene an die Halterung (1)
anbringen.
2 Die Gesamtheit in waagerechte Position bringen.
MONTAGE
Antrieb zur Deckenmontage FENIX
101
