La Figure A1. 1 montre le câblage
entre le compteur d'énergie et la
Wallbox. Veuillez tenir compte
du court-circuit nécessaire entre
les broches T et A- du compteur
d'énergie.
Dans le cas où le schéma d'alimentation ne comprend pas de
branchement neutre et/ou si la tension ligne à ligne est inférieure à
260V, veuillez connecter le compteur d'énergie Carlo Gavazzi EM112
d'après la figure A1.2 :
90
CARLO GAVAZZI
EM 340
T
A-
B+
GND 10
CARLO GAVAZZI
EM 112
T
A-
B+
GND

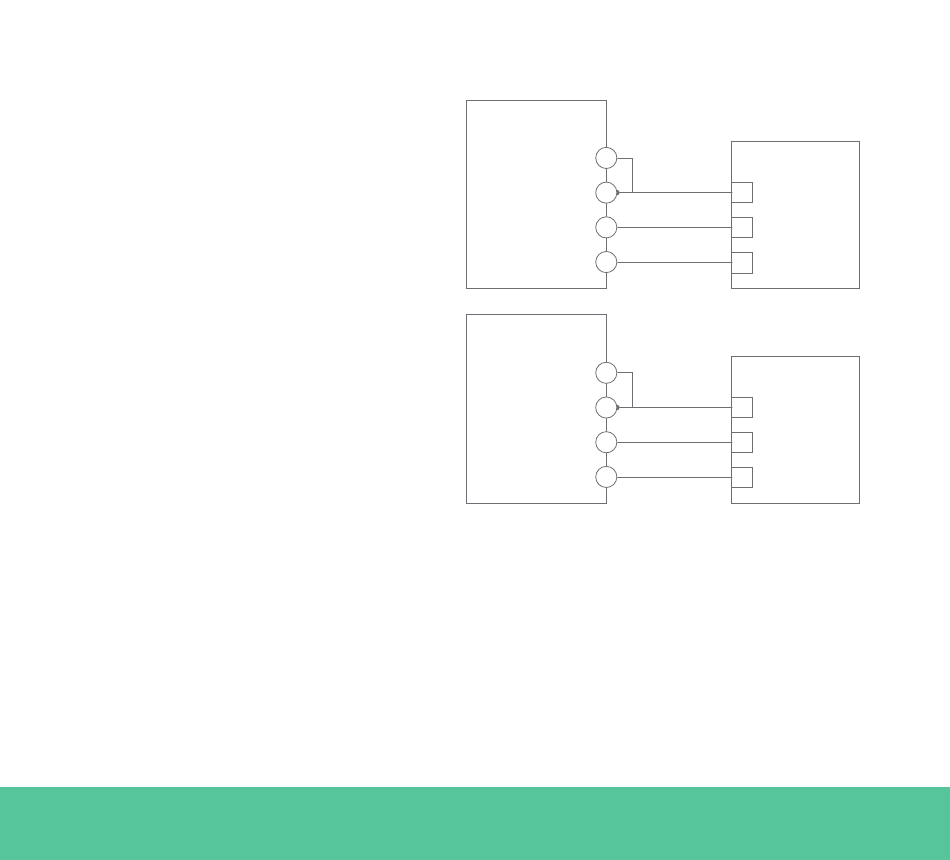

Figure A1.1 : Câblage dans des compteurs d'énergie
Wallbox
7
9 D- (RS485B)
8 D+ (RS485A)
GND
Wallbox
3
5 D- (RS485B)
4 D+ (RS485A)
6 GND
