- Page 1 Rotator STR4 Instructions for use Bedienungsanweisung Version 1.0...

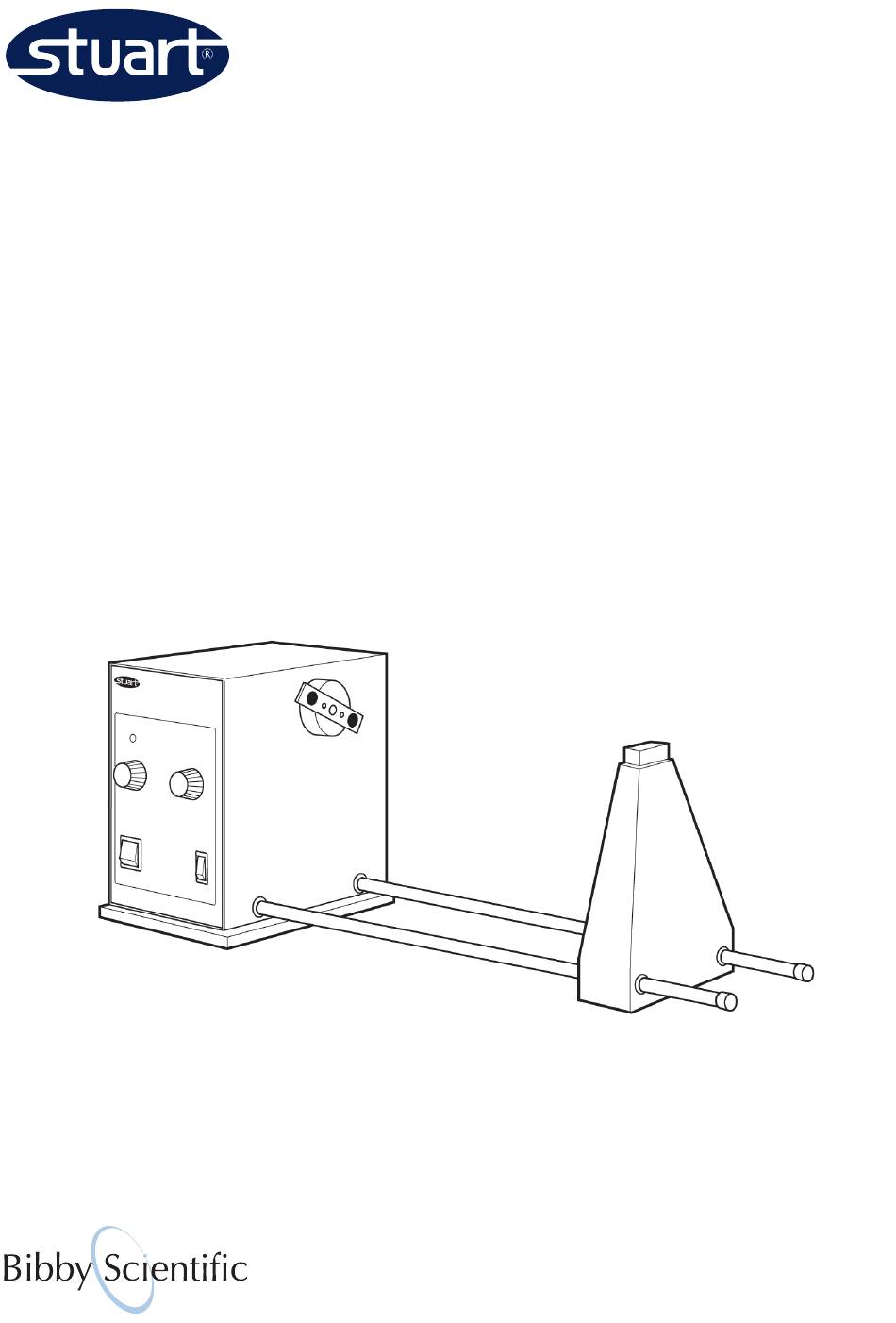

- Page 2 English Drive unit Drum fixing Z Control Speed Control Timer Support column Mains On/Off Fig. 1: STR4 Drive unit Rotator Introduction Thank you for purchasing this piece of Stuart STR4 equipment. To get the best performance from Instructions for use the equipment and for your own safety, please read these instructions carefully before use.
-
Page 3: Electrical Installation
Electrical Installation Safety Advice Before Use THIS EQUIPMENT MUST BE EARTHED The unit should be carried using two hands. Never move or carry the unit while it is in Before connection please ensure that the use or connected to the mains supply. line supply corresponds to that shown on the rating plate. - Page 4 Accessory Drums STR4/1: Designed for rotating tubes in an end-over-end movement. The STR4/1 consists of a square metal drum which can accommodate up to four plates fitted with clips for various size tubes. All clip plates are interchangeable and may be fitted to any face of the drum.
-
Page 5: Maintenance And Servicing
Spares and Accessories Maintenance & Servicing Description Catalogue Number WARNING: Ensure the unit Drum to hold test tube is disconnected from the mains clip plates STR4/1 electricity supply before attempting Clip plates for 12 x 12mm maintenance or servicing. tubes (pair) STR1/1 Clip plates for 10 x 16mm tubes (pair) -
Page 6: Technical Specification
Technical Specification STR4 Rotation speed 6 to 60rpm Timer 10 to 60 minutes or continuous Maximum load Power 230V, 50/60Hz Dimensions (w x d x h) mm 650 x 250 x 250mm Net weight 6.4kg Electrical supply 230V, 50Hz, 50W... - Page 7 Deutsch Antriebseinheit Trommelbefestigung Z-Steuerung Drehzahlregelung Stützsäule Zeitschaltuhr Motor Ein/Aus Abb. 1: STR4 Drive unit Antriebseinheit Rotator Einführung STR4 Vielen Dank, dass Sie sich für dieses Stuart- Bedienungsanweisung Gerät entschieden haben. Lesen Sie bitte vor Verwendung des Geräts gründlich diese Gebrauchsanweisung, um das Potenzial des Geräts optimal nutzen zu können und Ihre eigene Sicherheit zu gewährleisten.
-
Page 8: Elektrische Installation
Elektrische Installation Vor dem Einsatz zu beachtende Sicherheitshinweise DIESES GERÄT MUSS GEERDET WERDEN • Das Gerät ist stets mit beiden Händen zu tragen. Vergewissern Sie sich vor dem Anschluss, • Transportieren Sie das Gerät nicht, wenn es dass die Netzspannung den Angaben auf in Betrieb oder an die Netzstromversorgung dem Geräteschild entspricht. - Page 9 Abb. 3: STR4/2 8. Um die Dauer eines Mischvorgangs festzulegen, den Knopf der Zeitschaltuhr auf STR4/3: Zur Aufnahme eines einzelnen Gefäßes die gewünschte Zeit in Minuten einstellen. Nach Ablauf der eingestellten Zeit stoppt der Rotator. in einem Winkel von 45º. Die gleichzeitige Rotation in 8er-Form und überkopf gewährleistet 9.
-
Page 10: Wartung Und Service
Ersatzteile und Zubehör Wartung und Service WARNUNG: Stellen Sie sicher, dass Beschreibung Katalog-Nummer das Gerät von der Stromversorgung Trommel zur Aufnahme von getrennt ist, bevor Sie Service- oder Halterungsplatten für Teströhrchen STR4/1 Wartungsarbeiten durchführen. Halterungsplatten für 12 x 12 mm Röhrchen (2 Stck) STR1/1 Reinigen Sie das Gerät in regelmäßigen... -
Page 11: Technische Daten
Technische Daten STR4 Rotationsgeschwindigkeit 6 bis 60 U/Min Zeitschaltuhr 10 bis 60 Minuten oder Dauerbetrieb Maximale Last Abmessungen (B x T x H) 650 x 250 x 250mm Nettogewicht 6.4kg Stromversorgung 230V, 50Hz, 50W... - Page 12 This product meets the applicable and so we cannot guarantee that interference EC harmonized standards for radio will not occur in practice. Where there is a frequency interference and may be possibility that injury, damage or loss might occur expected not to interfere with, or be affected if equipment malfunctions due to radio frequency by, other equipment with similar qualifications.
