Acksys RailBox Series Quick Installation Manual

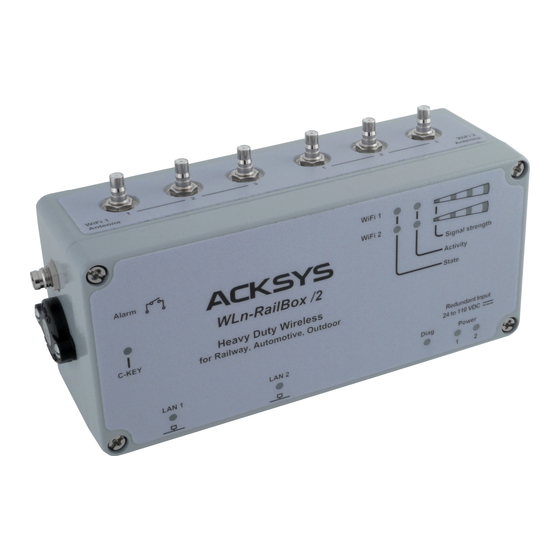

802.11ac multifunction access point for railways and rugged environments
Hide thumbs Also See for RailBox Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

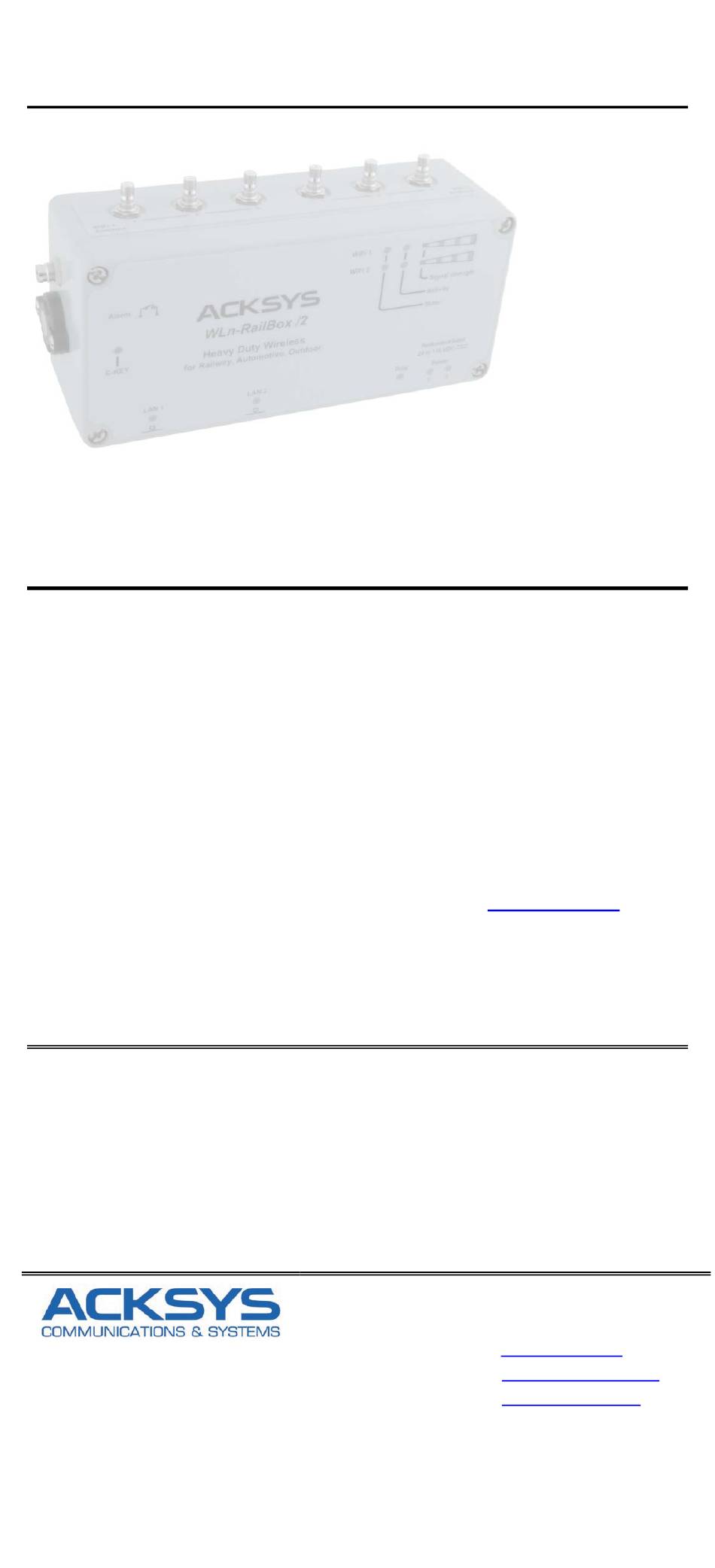

Gamme RailBox
Point d'accès 802.11ac multifonction pour
environnement ferroviaire et durci
ü Wi-Fi 802.11ac : Point d'accès, répéteur, bridge, Mesh
ü Simple ou double radio (MIMO 3T3R)
ü Deux ports Ethernet auto-configurables 10/100/1000 Mbps
ü Connecteurs M12 LAN et POWER
ü EN50155 Class T3 (Tx en option)
ü Boîtier en aluminium, IP66, résistant aux chocs et vibrations
ü Suivant modèles :
· Radio : 802.11ac ou 802.11n
· Bypass Ethernet
· Alimentations : 24 à 110VDC compatible EN50155 ou
12-36 VDC ou PoE+
Avant de commencer, vérifiez la présence des éléments suivants. Contactez
immédiatement votre revendeur si l'un d'eux est manquant ou endommagé :
Ø
Un produit RailBox (C-KEY et plaque de fixation murale montés),
Ø
Deux bouchons étanches pour connecteurs M12
Ø
La présente documentation sur papier,
Attention aucun câble n'est fourni en standard.
Un câble Ethernet M12 vers RJ45 cat. 6a et un câble d'alimentation M12
sont disponibles optionnellement.
Lisez le
manuel d'utilisation complet
Avant de continuer, assurez-vous d'avoir les dernières mises à jour des
documentations, toutes disponibles sur notre site web
Vous aurez besoin de :
Ø
un PC avec un accès Ethernet,
Ø
un accès internet pour installer le logiciel « Acksys NDM »,
Ø
un navigateur IE, Firefox ou compatible,
Ø
JAVA version 6 ou plus (version interne 1.6.0).
Copyright © 2017 par ACKSYS. Selon la loi du 11 mars 1957, tout ou partie du présent
document ne pourra être reproduit sans le consentement préalable de ACKSYS.
Avertissement. Ce document n'est pas contractuel. ACKSYS ne garantit en aucune façon
le contenu du présent document et dégage son entière responsabilité quant à la rentabilité
et à la conformité du matériel aux besoins de l'utilisateur. ACKSYS ne pourra en aucun
cas être tenu pour responsable des erreurs éventuellement contenues dans ce document,
ni des dommages quelle qu'en soit leur importance, du fait de la fourniture, du
fonctionnement ou de l'utilisation du matériel. ACKSYS se réserve le droit de réviser
périodiquement ce document, ou d'en changer le contenu, sans aucune obligation pour
ACKSYS d'en aviser qui que ce soit.
10, rue des Entrepreneurs
Z.A Val Joyeux
78450 VILLEPREUX - France
Guide d'installation rapide
Documentation réf. DTFRUS054 rev A2 26/01/17
(voir notre site web).
Téléphone :
Télécopie :
Site internet :
Support technique :
Service commercial :
-1-
www.acksys.fr
+33 (0)1 30 56 46 46
+33 (0)1 30 56 12 95
www.acksys.fr
support@acksys.fr
sales@acksys.fr
