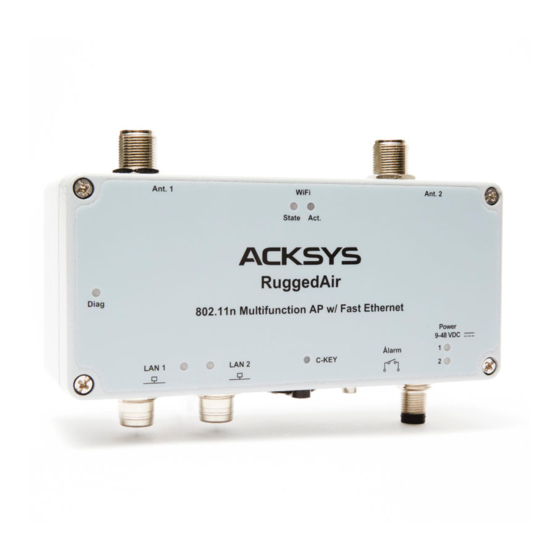

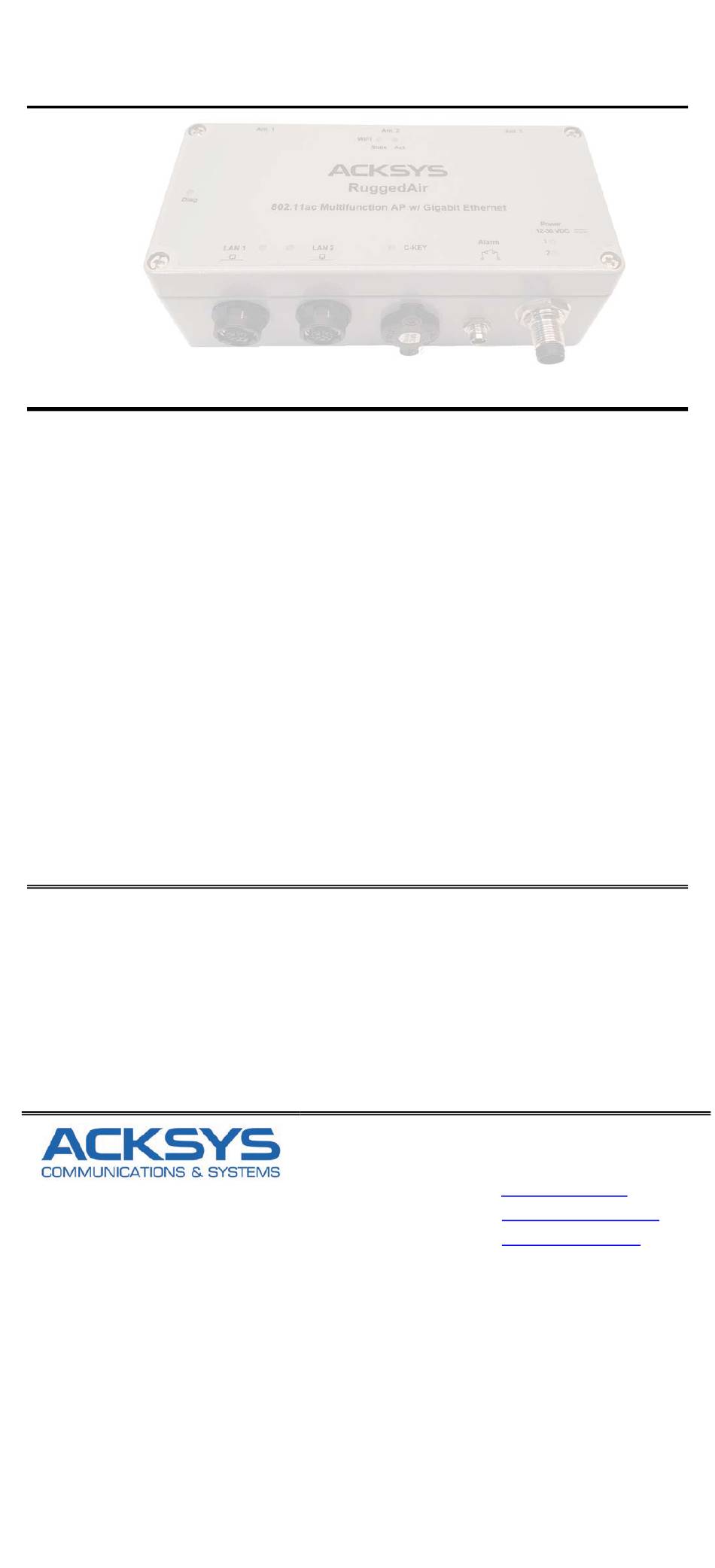

RuggedAir100
Point d'accès Wi-Fi 4 (802.11n) multifonction
ü Point d'accès, routeur, bridge/client, répéteur, mesh
ü Boîtier durci en aluminium, IP66, gamme étendue de T°
ü Mono radio 802.11 n MIMO 2T2R
ü Deux ports Ethernet M12 10/100 dont un port PoE
ü Alimentation M12 9-48Vdc double entrée
Avant de commencer, vérifiez la présence des éléments suivants. Contactez
immédiatement votre revendeur si l'un d'eux est manquant ou endommagé :
Ø
Un produit RuggedAir100 V1
Ø
Quatre bouchons étanches pour connecteurs M8/M12
Ø
La présente documentation sur papier
Sont fournis en option les accessoires listés à la fin du manuel dans le
paragraphe « Références »
Avant de continuer, et en utilisant le site WEB ACKSYS
-
Vérifiez qu'il n'existe pas une mise à jour de ce manuel
-
Lisez le manuel d'utilisation
-
Vérifiez que le produit est équipé de la dernière mise à jour du
firmware
Vous aurez besoin de :
Ø
un PC Windows avec un accès Ethernet pour installer le
logiciel « ACKSYS WaveManager »,
Ø
un navigateur IE ou compatible,
Ø
un smartphone Android si vous souhaitez installer l'application
optionnelle «ACKSYS WaveViewer ».
Copyright © 2018 par ACKSYS. Selon la loi du 11 mars 1957, tout ou partie du présent
document ne pourra être reproduit sans le consentement préalable de ACKSYS.
Avertissement. Ce document n'est pas contractuel. ACKSYS ne garantit en aucune façon
le contenu du présent document et dégage son entière responsabilité quant à la rentabilité
et à la conformité du matériel aux besoins de l'utilisateur. ACKSYS ne pourra en aucun
cas être tenu pour responsable des erreurs éventuellement contenues dans ce document,
ni des dommages quelle qu'en soit leur importance, du fait de la fourniture, du
fonctionnement ou de l'utilisation du matériel. ACKSYS se réserve le droit de réviser
périodiquement ce document, ou d'en changer le contenu, sans aucune obligation pour
ACKSYS d'en aviser qui que ce soit.
10, rue des Entrepreneurs
Z.A Val Joyeux
78450 VILLEPREUX - France
Guide d'installation rapide
pour environnement durci
Documentation réf. DTFRUS062 rev A0 16/11/18
« WaveOS user guide »
Téléphone :
Télécopie :
Site internet :
Support technique :
Service commercial :
-1-
+33 (0)1 30 56 46 46
+33 (0)1 30 56 12 95
www.acksys..fr
support@acksys.fr
sales@acksys.fr

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RuggedAir100 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Acksys RuggedAir100

Summary of Contents for Acksys RuggedAir100

  • Page 1 Android si vous souhaitez installer l’application optionnelle «ACKSYS WaveViewer ». Copyright © 2018 par ACKSYS. Selon la loi du 11 mars 1957, tout ou partie du présent document ne pourra être reproduit sans le consentement préalable de ACKSYS.
  • Page 2 être exclusivement connectée sur le port LAN2. CONFIGURATION LOGICIELLE Modifiez l’adresse IP par défaut (192.168.1.253) Depuis un P.C du réseau, exécutez l’application Windows ACKSYS WaveManager que vous trouverez sur le site WEB ACKSYS. Sélectionnez votre produit et cliquez sur Configurer. Vous pouvez alors configurer son adresse IP afin qu’elle soit compatible avec votre réseau ou...
  • Page 3 WaveOS. Les paramètres par défaut sont les suivants : Interface radio Wi-Fi désactivée, préconfigurée en Point d'accès SSID : « ACKSYS » (diffusé) Aucune sécurité (Ni WEP, ni WPA, ni WPA2, aucun filtrage MAC) Mode 802.11n, canal auto...
  • Page 4 Paramétrez la connexion sans fil du PC2 selon les paramètres d’usine fixés dans le point d’accès. Méthode pour essayer le produit en rôle client Avec deux produits ACKSYS et un second ordinateur équipé d'une prise LAN filaire : Paramétrez les adresses IP des équipements comme indiqué ci-dessus et configurez le produit connecté...

  • Page 5: Problemes Et Solutions

    PROBLEMES ET SOLUTIONS Aucun voyant ne s’allume sur le produit · Vérifiez la source d’alimentation (tension, courant) et son câblage. Le voyant d’activité du port ETHERNET utilisé est éteint · Vérifiez que l’appareil distant connecté au produit est allumé. · Essayez de vous relier à...
  • Page 6 CONNECTEURS Connecteur d’alimentation Connecteur M12 Couleur des Nom du signal conducteurs Ultra-lock® 4 pôles Mâle codage A VDC1 Bleu Power 1 Noir VDC2 Marron Power 2 Blanc Le système ULTRA-LOCK® permet de monter dans l’embase un câble équipé du même système sans le visser. Connecteurs Ethernet 2 ports LAN1 et LAN2 Nom du signal...
  • Page 7 Connecteurs d’antenne Wi-Fi 2 ports Ant.1 et Ant.2 Nom du Fonction signal Connecteur type N femelle à visser Ant.1 Chaîne RF 1 Ant.2 Chaîne RF 2 Les configurations d’antennes qu’il est possible d’utiliser sont : Ant.1 Ant.1 et Ant.2 Pour profiter des performances maximales du produit, les 2 antennes doivent être connectées.
  • Page 8 VOYANTS Le produit dispose de 8 voyants (LED) qui indiquent son état. Couleur Description Ce voyant s’allume si le produit est correctement alimenté par les broches 3 et 4 du connecteur Power 1 Vert d’alimentation. Ce voyant s’allume si le produit est correctement alimenté...
  • Page 9 REMPLACEMENT DU C-KEY Le C-KEY est une unité de sauvegarde de la configuration du produit. Il ne doit être ôté ou inséré que lorsque l’alimentation du produit est coupée. Pour ôter le C-KEY, dévissez les deux vis, puis tirez le C-KEY pour l’extraire du boîtier.

  • Page 10: Mise A La Terre

    FIXATION DU BOÎTIER Le produit est livré sans système de fixation murale. Une platine en aluminium peinte, de 4mm d’épaisseur est proposée en option. Plan de la platine : Dimensions en mm MISE A LA TERRE Utiliser la borne de reprise de terre située sur le côté du boîtier. Ou encore l’insert M6 de la platine optionnelle.

  • Page 11: Specifications

    "emergency upgrade" Logiciel Détection automatique du produit Configuration Interface de configuration web avec protection par login/mot de passe Par navigateur web ou par "ACKSYS Mise à jour du Firmware WaveManager" SNMP SNMP V2C, V3 AP (Point d'accès), répéteur, routeur, Mode de fonctionnement...
  • Page 12 Alimentation Double source d’alimentation DC large plage avec protection contre les -48V inversions de polarité. Consommation moy. comprise entre 1,7 et 4W. Alimentation conseillée de 6,5W. Le produit doit être exclusivement Alimentation PoE alimenté par une source PoE (802.3af/at type 1 class 2) connectée sur LAN2 Interface Ethernet Nombre de ports Auto MDI/MDI-X...
  • Page 13 Informations sur l’interface WiFi Bi-bande 11n 2T/2R Puissance en 1 antenne 2 antennes émission (en Modes (Chaîne (Chaînes sortie de la d’émission) d’émission) carte radio) 19 dBm @ 6M 802.11b/g 16 dBm @ 54M 19 dBm @ 6M 802.11a Tolérance ± 15 dBm @ 54M 18 dBm @ MCS 0 802.11gn HT20...
  • Page 14 L’interface Wi-Fi est conforme aux recommandations FCC part 15 : Certification FCC (FccID = Z9W-RMB) REFERENCES RuggedAir/1A AP multifonction durci RuggedAir100 WL-PLT-1 Platine de fixation murale WLg-M12U-PWR-xM (x = 2, 5,10) Câble alimentation industriel M12, 2M, 5M ou 10M WLg-M12-ETH-xM (x=2, 5,10) Câble Ethernet droit industriel M12...

  • Page 15: Quick Installation Guide

    Under no circumstances can ACKSYS be held responsible for any errors that may be contained in this document, or for damages, no matter what their extent, that result from the supply, operation or use of the products.

  • Page 16: Hardware Installation

    SOFTWARE CONFIGURATION Modifying the default IP address 192.168.1.253 From any PC of the local network, run the ACKSYS windows application named WaveManager (found on our website). Select the device and click on « setup » button. You can configure the IP...
  • Page 17 You will find a complete description of all modes in the WaveOS user guide. Upon delivery, the default factory settings are: · Radio interface disabled, preset for § access point mode § SSID “ACKSYS” § No security § Automatic radio channel and 11n mode · IP 192.168.1.253...

  • Page 18: Final Installation

    ACKSYS AP device (802.11gn, SSID “ACKSYS”, no security). Quickly evaluate the ACKSYS device in client role You need two ACKSYS devices, and a second computer (PC2) with a wired LAN connection. Set up the IP addresses according to the picture above and set the device connected to PC2 to Client (infrastructure) role.

  • Page 19: Troubleshooting

    · Try another radio channel. “ACKSYS WaveManager” doesn’t find your device · ACKSYS WaveManager only scans the local network. To reach a device through a gateway, use the “search product” option and enter an IP addresses range. · Check that your firewall does not block WaveManager.
  • Page 20 CONNECTORS Power supply connector M12 connector Signal name Wire color Ultra-lock® 4 poles male A coding VDC1 Blue Power 1 Black VDC2 Brown Power 2 White The ULTRA-LOCK® feature enables to connect a cable with a simple ‘Plug’ to create a perfect connection Ethernet connector 2 ports LAN1 and LAN2 Signal name...
  • Page 21 Wi-Fi Antenna connector 2 ports Ant.1 and Ant.2 Signal name Function N-type female screw connector Ant.1 RF chain 1 Ant.2 RF chain 2 Two antenna configurations are possible : Ant.1 Ant.1 and Ant.2 To get the full performance of the MIMO 2T/2R technology, you must connect the 2 antennas (not provided).
  • Page 22 LEDs definition The product has 8 LEDs to indicate the status of the product. Color Description This LED is ON when a power supply is connected to pins 3 & 4 of the Power 1 Green power connector a POE source is connected to LAN2 This LED is ON when a power supply is connected Power 2 Green...

  • Page 23: Digital Input

    C-KEY REPLACEMENT The C-KEY is a storage device used to save and restore the product configuration. It should be removed and inserted only when the power supply is OFF. To remove the C- KEY, unscrew the two screws, and then gently pull the device out.

  • Page 24: Earth Grounding

    PANEL MOUNTING OF THE DEVICE An optional wall fixing plate, WL-PLT-1, aluminum painted, 4mm thick. 2 M6x10 screws to fix the device to the plate can be ordered. Earth grounding for M6 screw is available on the plate. Drawing of the fixing plate: All dimensions are given in mm.
  • Page 25 Software Automatic device discovery tool Built in web based utility for easy Device configuration configuration from any web browser (user/password protection & https) Via web browser or “ACKSYS Firmware upgrade WaveManager” SNMP SNMP V2C, V3 AP (Access Point), Repeater, Operating mode...
  • Page 26 Power supply Dual input DC power supply, polarity protection. -48V DC insulated Average consumption between 1.7 m in m a x and 4W. Recommended power supply 6.5W. The PoE power must be 802.3 af / at PoE power supply type 1 class 2, compliant and connected to LAN2 Ethernet interface Number of ports...
  • Page 27 WiFi interface information Dual band 11n 2T/2R Radio card 1 antenna 2 antennas Mode output Tx (RF chain) (RF chains) power 19 dBm @ 6M 802.11b/g 16 dBm @ 54M 19 dBm @ 6M 802.11a Tolerance ± 15 dBm @ 54M 18 dBm @ MCS 0 802.11gn HT20 15 dBm @ MCS 7...

  • Page 28: Ordering Information

    The device conforms to the following council directive and is appropriately CE marked: N° Title RED directive (Radio Equipment Directive) 2014/53/EU (Download EU declaration from ACKSYS website) The Wi-Fi module is compliant with FCC part 15: Certification FCC (FccID = Z9W-RMB) ORDERING INFORMATION RuggedAir/1A...
