Acksys WLg-ABOARD/N Quick Installation Manual

Multifunction access point (ap) for rugged environment
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

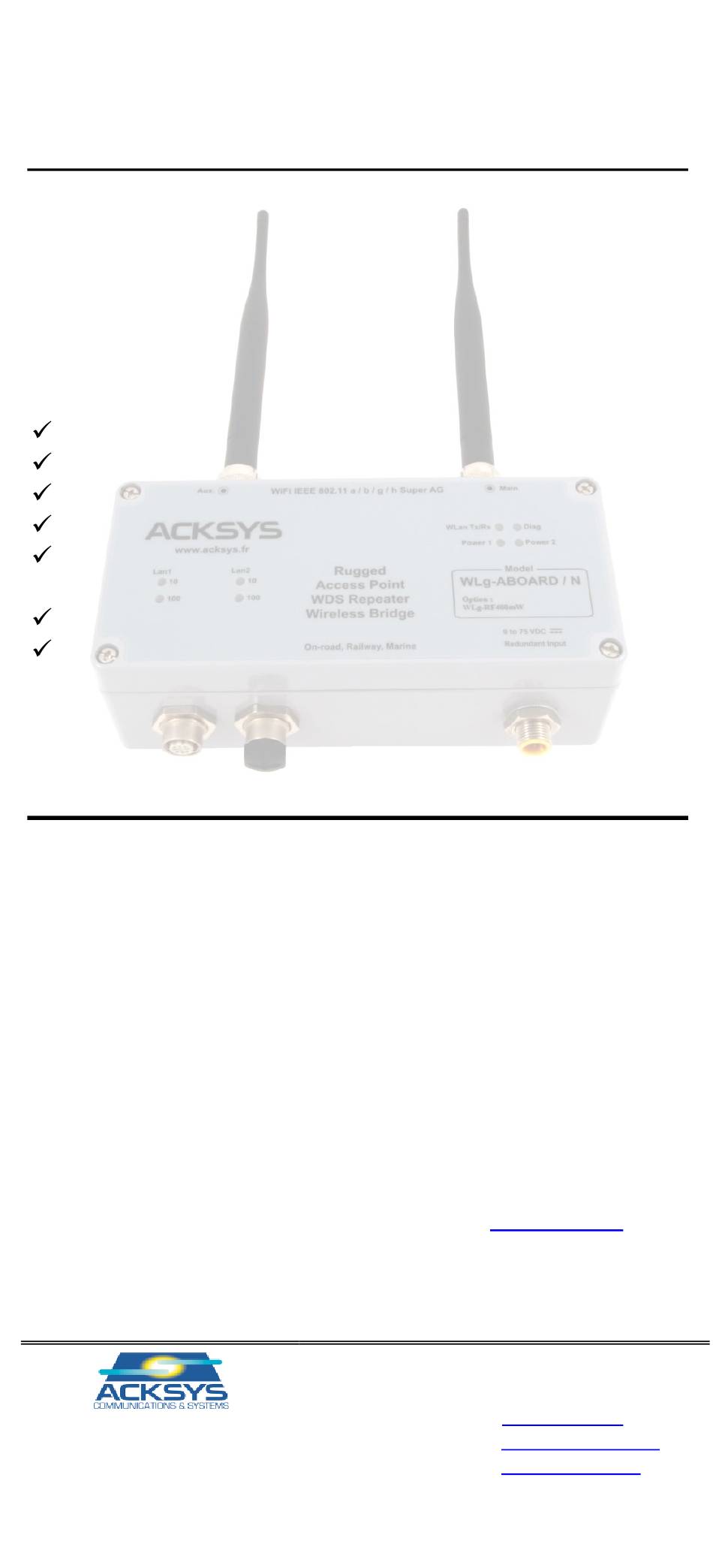

WLg-ABOARD /N[P]
Point d'accès multifonction pour
WiFi 802.11 a/b/g/h : Bridge, AP
2 ports Ethernet 10/100
Double source d'alimentation DC 9 – 75 Vdc
POE 802.3 af pour le modèle WLg-ABOARD/NP
Boîtier robuste en fonte d'aluminium, IP66,
connectique M12
Températures de fonctionnement -25° à +70°C
Installations intérieures et extérieures
Vérifiez la présence des éléments suivants:
- 1 produit WLg-ABOARD/N_V2 ou WLg-ABOARD/NP_V2 (version
POE), avec éventuellement l'option forte puissance WLg-
RF400mW
- la présente documentation sur papier
- 1 câble M12 vers RJ45 mâle cat. 5 Ethernet de 2m
- 1 câble M12 pour l'alimentation de 2m (Sauf pour le modèle NP)
- 2 antennes omnidirectionnelles type N mâle, 2dBi, double bande
- 2 bouchons étanches pour connecteurs M12
- 1 CD ROM avec les drivers et documentations de tous nos produits
et contactez votre revendeur en cas de problème.
Deux manuels de référence détaillés sur le matériel et logiciel complètent ce
guide d'installation rapide.
Avant de continuer, assurez-vous d'avoir les dernières mises à jour des
documentations, toutes disponibles sur notre site web
10, rue des Entrepreneurs
Z.A Val Joyeux
78450 VILLEPREUX - France
Documentation réf. DTFRUS032 rev A3 16/11/09
Guide d'installation rapide
environnement durci
Téléphone :
Télécopie :
Site internet :
Support technique :
Service commercial :
-1-
www.acksys.fr
+33 (0)1 30 56 46 46
+33 (0)1 30 56 12 95
www.acksys.fr
support@acksys.fr
sales@acksys.fr

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WLg-ABOARD/N and is the answer not in the manual?

Questions and answers

Related Manuals for Acksys WLg-ABOARD/N

Summary of Contents for Acksys WLg-ABOARD/N

  • Page 1 Deux manuels de référence détaillés sur le matériel et logiciel complètent ce guide d’installation rapide. Avant de continuer, assurez-vous d’avoir les dernières mises à jour des documentations, toutes disponibles sur notre site web www.acksys.fr Téléphone : +33 (0)1 30 56 46 46 Télécopie :...
  • Page 2 CONFIGURATION LOGICIELLE Modification de l’adresse IP par défaut (192.168.1.253) Depuis un P.C du réseau, exécutez l’application multi-plateforme ACKSYS NDM que vous trouverez sur le CD-ROM livré avec le produit. Passez directement à l’étape 5 si l’adresse par défaut du produit est compatible avec votre réseau.
  • Page 3 Les paramètres par défaut (commun aux 2 modes) sont les suivants : SSID : acksys émis en clair Aucune sécurité (Ni WEP, ni WPA, ni WPA2, aucun filtrage MAC) Mode 802.11b/g canal radio automatique fonctionnement avec 2 antennes en mode «...
  • Page 4 Paramétrez les adresses IP des équipements suivant l’illustration ci-dessus. Ouvrez un invite de commandes et exécutez sur chaque PC la commande ping. Sur le PC1 : ping 192.168.1.2, vérifiez que le PC 2 répond «Reponse de 192.168.1.2 … » Sur le PC2 : ping 192.168.1.1, vérifiez que le PC 1 répond «Reponse de 192.168.1.1 …...

  • Page 5: Problemes Et Solutions

    “ACKSYS NDM” ne trouve pas le produit ACKSYS NDM scanne seulement le réseau local. Les produits situés derrière une passerelle ne seront pas vus. Si vous utilisez un firewall, vérifiez qu’il ne bloque pas l’application.

  • Page 6: Specifications

    Interface Ethernet Nombre de ports 10 BASE T ou 100 BASE Tx Type de ports Négociation automatique (HDX/FDX, 10/100 Mbps), auto MDI/MDI-X WLg-ABOARD/N : Deux connecteurs mâles M12-4 (D-coded) avec câbles Ethernet cat.5 M12 vers RJ45 Connecteurs WLg-ABOARD/NP : Deux connecteurs femelles M12- 8 avec câbles Ethernet cat.5 M12...
  • Page 7 Interface WiFi Mode radio IEEE 802.11a/h, 802.11b, 802.11g Chipset ATHEROS AR5414 802.11a/h : 6 to 54 Mbps 802.11b : 1 to 11 Mbps 802.11g : 1 to 54 Mbps Débits Mode Atheros Super AG : Jusqu’à 108 Mbps (Mode propriétaire qui ne fonctionne qu’entre équipements ATHEROS) Bande de fréquence 802.11a...
  • Page 8 CONNECTEURS Le produit dispose de : 1 connecteur M12 mâle codage standard pour l’alimentation DC 9-75V, 7 W min Connecteur M12 mâle Nom du Couleur du codage standard signal câble Bleu Power 1 Noir ou Jaune Marron Power 2 Blanc 2 connecteurs M12 pour les interfaces Ethernet Lan1 et Lan2.
  • Page 9 FIXATION DU BOÎTIER Le produit est fourni avec deux équerres de fixation et 2 vis M6x10 pour visser les équerres au boîtier. Les vis de fixation des équerres à un support mural ne sont pas fournies (trou 6.0 x 4.3 mm). Plan des équerres de fixation : Toutes les côtes sont exprimées en mm...
  • Page 10 VOYANTS Le produit dispose de huit voyants (Led) permettant d’indiquer sont état : Couleur Description Ce voyant s’allume, si le produit est correctement Power 1 Vert alimenté par les broches 3 et 4 du connecteur d’alimentation. Ce voyant s’allume, si le produit est correctement Power 2 vert alimenté...

  • Page 11: Quick Installation Guide

    - Two omni-directional antennas male type N, 2dBi, dual band - Two waterproof plastic caps for M12 connectors - One CD ROM with drivers and documentations for all ACKSYS products range and contact immediately your dealer if any item listed above is missing or damaged.

  • Page 12: Hardware Installation

    CONFIGURATION Modifying the default IP address 192.168.1.253 From any P.C of the network, run the multi-platform application ACKSYS NDM application (found on the CD ROM). Go directly to step 5 if the default IP address is compatible with your network.
  • Page 13 ACKSYS AP device (802.11b/g, SSID ACKSYS, no security). Quickly evaluate the ACKSYS device in bridge mode You need two ACKSYS devices, and a second P.C (PC2) with a classic LAN connection. Setup the ACKSYS device connected to PC2 in bridge mode.
  • Page 14 Setup the IP addresses according to the illustration below. From each PC, run a command prompt and execute the ping command to verify the link. From PC 1 : type ping 192.168.1.2, verify the answer returned by PC2 « Answer from 192.168.1.2 … » From PC 2 : type ping 192.168.1.1, verify the answer returned by PC1 «...

  • Page 15: Final Installation

    This means that the bridge is out of range of AP. “ACKSYS NDM” doesn’t find your device ACKSYS NDM only scans the local network. Devices located behind a gateway are not seen. If you use a firewall on your P.C, check if the application is not blocked.
  • Page 16 Ethernet interface Number of ports 10 BASE T or 100 BASE Tx Type of ports automatic negotiation (HDX/FDX, 10/100 Mbps), auto MDI/MDI-X WLg-ABOARD/N: Two M12-4 (D-coded) male connectors with integrated M12 to RJ45 cat.5 Ethernet cable Connectors WLg-ABOARD/NP: Two M12-8 female connectors with integrated M12 to RJ45 cat.5...
  • Page 17 WiFi interface Support for IEEE 802.11a/h, 802.11b, Radio mode 802.11g. Chipset ATHEROS AR5414 802.11a/h : 6 to 54 Mbps 802.11b : 1 to 11 Mbps 802.11g : 1 to 54 Mbps Data rates ATHEROS Super AG mode : Up to 108 Mbps (would only work in situation where both ends of the link are using ATHEROS chipset).
  • Page 18 CONNECTORS The device contains 5 connectors: One male M12 connector for the two power supply sources, DC 9-75V, 7 W min Signal 5-point M12 Male Colour Name connector Blue Power 1 Black or Yellow Brown Power 2 White Two M12 connectors for LAN1 and LAN2 interfaces. For WLg-ABOARD /N only D-coded (4-point) M12 Signal Name...
  • Page 19 WALL MOUNTING OF THE DEVICE The device is shipped with 2 mounting brackets for wall mounting and 2 M6x10 screws to attach to the device to the brackets. The screws for wall mounting (6.0 x 4.3 mm hole) are not supplied. Mounting bracket drawing : All dimensions are given in mm.

  • Page 20: Leds Definition

    LEDs definition 8 status LED indicate : Color Description This led is ON when a power supply is connected to Power 1 Green pin 3/pin 4 of the power connector. This led is ON when a power supply is connected to Power 2 Green pin 1/pin 2 of the power connector.
