8 Anhang

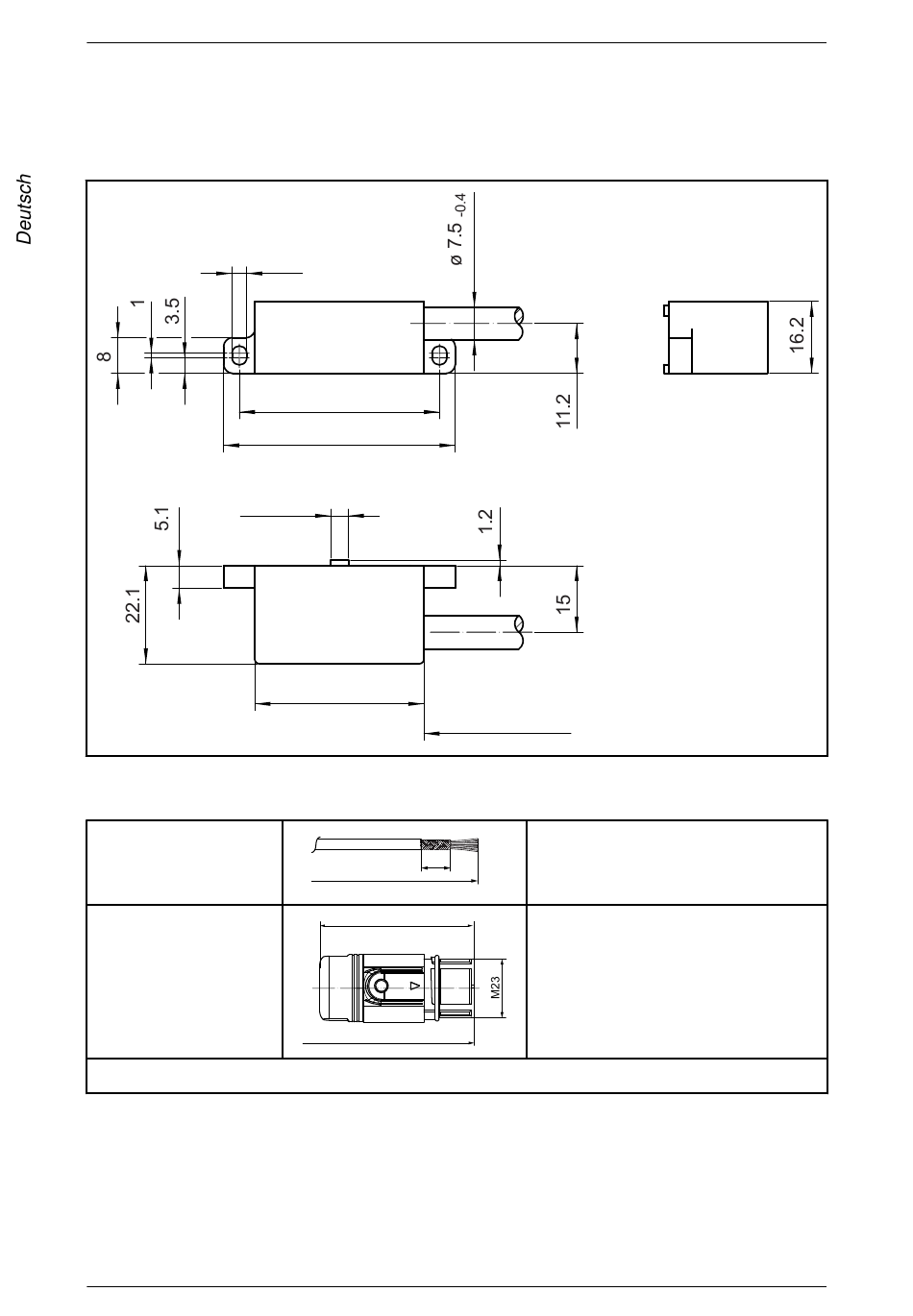

Technische Zeichnungen alle Maße in mm; Allgemeintoleranz
8.2
DIN ISO 2768 -mK
Maßbild 2800
4
Anschlusstechnik
K (offenes Kabe-
lende)
L (M23 Kupplung;
17-polig)
L Kabellänge gemäß Typenschlüssel
22
Technische Zeichnungen
3.3
45
52
-0.05
-0.1
38
15
L
57
L
L
verfügbare Kabellängen:
030 / 050 / 150 / / 200 /250 /
400 / 600 / 700
verfügbare Kabellängen:
030 / 050 / 150 / / 200 /250 /
400 / 600 / 700
