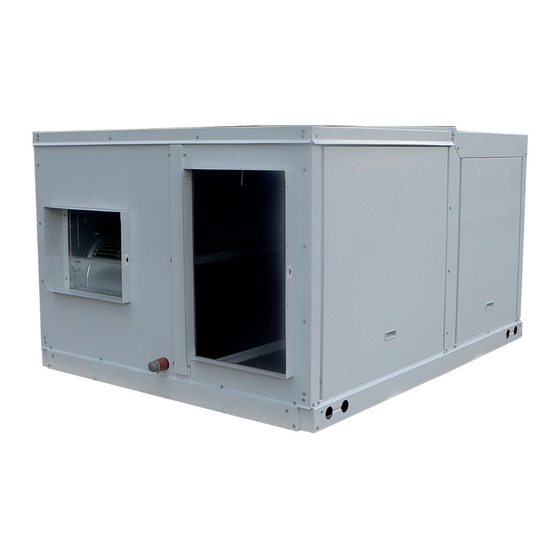

McQuay ROOFTOP R08019034483 Installation Manual
  1. Manuals
  2. Brands
  3. McQuay Manuals
  4. Air Conditioner
  5. ROOFTOP R08019034483
  6. Installation manual

McQuay ROOFTOP R08019034483 Installation Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

ROOFTOP PACKAGE
AIR CONDITIONER
© 2009 McQuay International
INSTALLATION MANUAL
IM-5RTBR-1209(0)-McQuay
Group: ROOFTOP
Part Number: R08019034483

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ROOFTOP R08019034483 and is the answer not in the manual?

Questions and answers

Related Manuals for McQuay ROOFTOP R08019034483

Summary of Contents for McQuay ROOFTOP R08019034483

  • Page 1 INSTALLATION MANUAL IM-5RTBR-1209(0)-McQuay Group: ROOFTOP Part Number: R08019034483 ROOFTOP PACKAGE AIR CONDITIONER © 2009 McQuay International...

  • Page 3: Outline And Dimensions

    OUTLINE AND DIMENSIONS Model: 5RT90BR 1275.0 513.0 116.7 544.0 379.1 84.8 2063.0 SUPPLY AIR 45.3 RETURN 50.5 DRAIN PIPE Ø 1" 2181.0 872.1 788.1 FOR HORIZONTAL DISCHARGE 171.0 779.0 Back view of the unit: 1638.0 VERTICAL RETURN VERTICAL SUPPLY 171.2 408.0 2131.0 FOR VERTICAL DISCHARGE...
  • Page 4 Model: 5RT120BR 2180.0 1410.0 264.8 544.0 650.5 614.3 2113.0 135.6 SUPPLY AIR 57.5 RETURN ø DRAIN PIPE 1" 2230.0 1161.3 1069.3 FOR HORIZONTAL DISCHARGE 630.0 164.3 Back view of the unit: 2209.0 VERTICAL RETURN CONTROL VERTICAL SUPPLY 164.3 407.0 FOR VERTICAL DISCHARGE CENTER OF GRAVITY All dimensions are in mm...
  • Page 5 Model: 5RT150BR 2180.0 1385.0 264.8 544.0 650.5 614.3 135.6 2113.0 SUPPLY AIR RETURN 57.5 ø DRAIN PIPE 1" 2230.0 1161.3 1069.3 164.3 630.0 FOR HORIZONTAL DISCHARGE Back view of the unit: 2209.0 RETURN CONTROL SUPPLY 164.3 407.0 FOR VERTICAL DISCHARGE CENTER OF GRAVITY All dimensions are in mm...
  • Page 6 Model: 5RT180BR 2738.5 1735.0 267.6 586.0 558.3 610.0 187.3 2670.0 47.8 RETURN SUPPLY AIR 2788.5 ø DRAIN PIPE 1" 1161.8 1068.8 FOR HORIZONTAL DISCHARGE 171.6 770.0 Back view of the unit: 2209.0 RETURN CONTROL SUPPLY AIR 179.3 509.0 FOR VERTICAL DISCHARGE CENTER OF GRAVITY All dimensions are in mm...

  • Page 7: Electrical Wiring Diagram

    ELECTRICAL WIRING DIAGRAM Model: 5RT90BR POWER SUPPLY WHITE WHITE 380~415V AC BLACK BLACK 3N~PE 50HZ INTERNAL WHITE PROTECTOR WHITE BLACK BLACK PURPLE ORANGE BLUE Note: 1. The dotted lines show fi eld wiring. PURPLE 2. The fi gure in the parenthesis show fi...
  • Page 8 Model: 5RT120/150/180BR WHITE BLACK INTERNAL POWER SUPPLY PROTECTOR WHITE WHITE 380~415V AC BLACK BLACK 3N~PE 50HZ PURPLE BLUE INTERNAL WHITE PROTECTOR BLACK Note: 1. The dotted lines show fi eld wiring. PURPLE 2. The fi gure in the parenthesis show fi...

  • Page 9: Refrigerant Circuit Diagram

    REFRIGERANT CIRCUIT DIAGRAM Model: 5RT90/120/150/180BR Item Description Compressor High Pressure Switch Access Valve 4 - Ways Valve Cooling Operation Filter Drier Heating Operation Electronic Expansion Valve Strainer Accumulator Low Pressure Switch Solenoid Valve Bypass Capillary Tube Indoor Heat Exchanger Outdoor Heat Exchanger Check Valve 1 Check Valve 2 Compensator...

  • Page 10: Safety Precautions

    INSTALLATION MANUAL This manual provides the procedures of installation to ensure a safe and good standard of operation for the air conditioner unit. Special adjustment may be necessary to suit local requirements. Before using your air conditioner, please read this instruction manual carefully and keep it for future reference.

  • Page 11: Installation Of The Unit

    INSTALLATION OF THE UNIT (a) Location For Installation Install the unit in such way that air distributed by the unit cannot be drawn in again (as in the case of short circuit of discharge air). Allow suffi cient space for maintenance around the unit. When two or more units are installed in a location, they must be positioned such that one unit will not be taking the discharge air from another unit.
  • Page 12 (c) Unit Support (For down throw unit only) Unit 1. The fi gure shows the use of the roof curb for mounting these units. Seal with tar 2. The curb should be sealed and fi xed to the roof by Roof deck weather stripping.
  • Page 13 (d) Unit Lifting Holes at 4 corners of the unit base are used for unit lifting Lifting beam purpose. The spreader bar shall be slightly wider than the unit width. Chain The insulation should be added at 4 corners of the chain to prevent the damage of the panel when lifting.
  • Page 14 (g) Unit Conversion In the case of converting standard unit to downfl ow unit, follow the steps as stated below: 5RT90/120/150/180BR Step 1 Step 2 Remove screws at both sides Remove the Pulley Belt Remove the side panel Detached blower Detached the blower support For 5RT120/150/180BR:...

  • Page 15: Physical Data

    PHYSICAL DATA Heat Pump (R410A) Model 5RT90BR 5RT120BR 5RT150BR 5RT180BR Refrigerant R410A Refrigerant charge 5.8/5.8 7.2/7.2 8.7/8.7 3300 4300 5650 6600 Evaporator air fl ow 1557 2029 2667 3115 mmAq External static pressure 8230 6000/6000 6050/6050 6450/6450 Condenser air fl ow 3884 2831/2831 2855/2855...
  • Page 16 Note: While installing the circuit breaker onto the unit, make sure that the screws do not damage the components (e.g. coil) inside the unit. The switch box also can be installed without attaching to the unit. The knockout holes are only in 5RT90BR; 5RT120BR, 5RT150BR & 5RT180BR comes with a power cable hole. 5RT90BR 5RT120/150/180BR CONTROL...

  • Page 17: Operating Range

    Arrangement of terminal blocks and components for controller are shown as below: a) Control Module 5RT90BR Item Description Controller Main Board EXV Controller Board Capacitor Contactor Phase Protector Relay Terminal Block Fuse Transformer b) Control Module 5RT120/150/180BR (Bottom Layer) (Top Layer) OPERATING RANGE Ensure the operating temperature is within the allowable range, as stated in diagram below: Cooling...
  • Page 18 CONTROL OPERATION GUIDE The unit is equipped with a controller main board, and a wired remote controller is connected to the controller main board. All the setting in the unit is preset by the manufacturer. It is not recommended to change the setting unless necessary. a) Remote Controller Location The remote controller is located on a metal bracket behind the service panel.
  • Page 19 (iii) Dry contact output (TB_BMS-O) • For TB_BMS-O, there are 4 monitoring outputs: error alarm; output1; output2; and defrost signal. • Refer table below for installation recommendations: Input TB_BMS-O Rated voltage Rated current (A) Wire size Alarm output (AL) 230V AC/125V AC/30V DC 1/3/3 Output1 (O1) 230V AC/125V AC/30V DC...

  • Page 20: Service And Maintenance

    SERVICE AND MAINTENANCE SERVICE OF THE FILTER • Remove any dust adhering to the fi lter by using a vaccum cleaner or wash in lukewarm water (below 40°C) with neutral cleaning detergent. • Rinse the fi lter well and dry before placing it back onto the unit. •...
  • Page 21 СХЕМА ДВИЖЕНИЯ ХЛАДАГЕНТА Модель: 5RT90/120/150/180BR № Описание пунктов Компрессор Реле высокого давления Впускной клапан 4-ходовой клапан Фильтр-влагоотделитель Электронный расширительный Охлаждение клапан Нагревание Сетчатый фильтр Аккумулятор Реле низкого давления Электромагнитный клапан Обводная капиллярная трубка Внутренний теплообменник Наружный теплообменник Проверка клапана 1 Проверка...

  • Page 22: Руководство По Установке

    РУКОВОДСТВО ПО УСТАНОВКЕ Настоящее руководство описывает процедуру установки, которая обеспечивает безопасную и надежную работу блока кондиционера. В соответствии с местными нормативами может потребоваться выполнение особых настроек. Перед эксплуатацией кондиционера внимательно прочтите это руководство и сохраните его для обращения в будущем. Этот...

  • Page 23: Установка Блока

    УСТАНОВКА БЛОКА (a) Место установки Установите блок таким образом, чтобы распределяемый блоком воздух не затягивало внутрь снова (как в случае короткого замыкания воздуха на выпуске). Оставьте вокруг блока достаточно места для проведения технического обслуживания. При установке нескольких блоков в одном месте необходимо расположить их таким образом, чтобы один...
  • Page 24 (c) Опора блока (только для блоков с нисходящим Блок потоком) 1. На рисунке показано использование бордюра крыши Г ерметизировать смолой для монтажа таких блоков. 2. Бордюр должен быть герметизирован и закреплен Настил крыши на крыше с помощью уплотнителя. Рекомендуется герметизировать блок и бордюр крыши, как показано на...
  • Page 25 (d) Подъем блока Отверстия в 4 углах основания блока Подъемная используются для подъема блока. балка Распорная балка должна быть немного шире самого блока. Цепь На 4 угла цепи можно наложить изоляцию, чтобы предотвратить повреждение панели при подъеме. Распорная балка Примечание: На...
  • Page 26 (g) Переоборудование блока В случае переоборудования стандартного блока в блок с нисходящим потоком выполните шаги, указанные ниже: 5RT90/120/150/180BR Шаг 1 Шаг 2 Выкрутите винты с обеих сторон. Снимите ременной шкив. Снимите боковую Отсоедините нагнетатель воздуха. панель. Отсоедините опору нагнетателя воздуха. Для...

  • Page 27: Соединение Электропроводки

    ФИЗИЧЕСКИЕ ДАННЫЕ Тепловой насос (R410A) Модель 5RT90BR 5RT120BR 5RT150BR 5RT180BR Хладагент R410A Заряд хладагента кг 5,8/5,8 7,2/7,2 8,7/8,7 куб.футов/мин 3300 4300 5650 6600 Поток воздуха в испарителе л/с 1557 2029 2667 3115 мм.водн.ст. Pression statique externe Па куб.футов/мин 8230 6000/6000 6050/6050 6450/6450 Внешнее...
  • Page 28 Примечание: При установке прерывателя на блок убедитесь в том, что винты не повредят элементы (например, змеевик) внутри блока. Распределительную коробку также можно установить, не прикрепляя ее к блоку. Выбиваемыми отверстиями оснащена только модель 5RT90BR; модель 5RT120BR, 5RT150BR & 5RT180BR оснащена отверстием для кабеля питания.

  • Page 29: Рабочий Диапазон

    Расположение клеммных колодок и элементов контроллера показано на рисунке внизу: a) Модуль управления 5RT90BR № Описание пунктов Г лавный пульт управления Плата контроллера Конденсатор Замыкатель Фазовый протектор Реле Клеммная колодка Предохранитель Трансформатор b) Модуль управления 5RT120/150/180BR (нижний слой) (верхний слой) РАБОЧИЙ...
  • Page 30 РУКОВОДСТВО ПО ОПЕРАЦИЯМ УПРАВЛЕНИЯ Блок оснащен главным пультом управления, а проводной пульт дистанционного управления подключается к главному пульту управления. Все настойки блока предварительно устанавливаются производителем. Не рекомендуется изменять настройки без необходимости. a) Расположение пульта дистанционного управления Пульт дистанционного управления располагается на металлическом кронштейне за панелью обслуживания. Он упакован вместе...
  • Page 31 (iii) Выход сухого контакта (TB_BMS-O) • Для TB_BMS-O существует 4 выходных сигнала: сигнал ошибки, сигнал1, сигнал2 и сигнал разморозки. • Рекомендации по установке см. в таблице ниже: Вход TB_BMS-O Номинальное напряжение Номинальная сила тока (А) Размер провода Сигнал тревоги (AL) 230 В...
  • Page 32 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ОБСЛУЖИВАНИЕ ФИЛЬТРА • Уберите налипшую на фильтр пыль с помощью пылесоса или промойте его в теплой воде (ниже 40°C) с нейтральным моющим средством. • Тщательно промойте фильтр и высушите его перед установкой на место. • Не используйте бензин, летучие вещества или химические вещества для чистки фильтра. •...

  • Page 33: Устранение Неисправностей

    УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ С любыми вопросами по поводу запасных частей обращайтесь, пожалуйста, к уполномоченному дилеру. В случае обнаружения сбоев в работе блока кондиционера проверьте следующие условия и причины неисправностей, чтобы получить простые советы по устранению неисправностей. Проблема Причины Действия Блок не работает. Нет...
  • Page 34 ПАМЯТКА 6-20...
