充电式往复锯

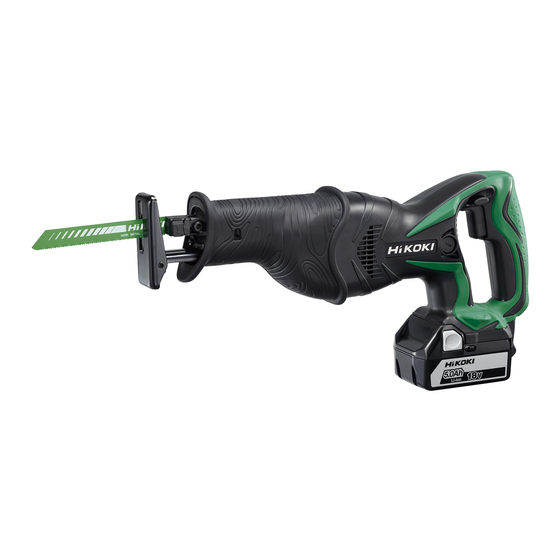

Cordless Reciprocating Saw
CR 14DSL
保留备用
Keep for future reference
使用说明书
Handling instructions
CR 18DSL
•
CR18DSL

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CR 14DSL and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI CR 14DSL

Summary of Contents for HIKOKI CR 14DSL

  • Page 1 充电式往复锯 Cordless Reciprocating Saw CR 14DSL CR 18DSL • CR18DSL 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 电池的拆卸／安装法........9 充电式往复锯使用上的注意事项...4 充电...............9 锂离子电池使用注意事项......5 作业之前............11 符号...............6 使用方法............14 规格...............7 刀刃的选择.............16 标准附件.............7 维护和检查.............18 选购附件（分开销售） .........8 维修零部件一览表........20 用途...............8 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语 “电动工具” 指市电驱动 （有线） 电动工具或电池驱动 （无 线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。...
  • Page 3 中文 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 4) 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。...

  • Page 4: 充电式往复锯使用上的注意事项

    中文 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起然烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 充电式往复锯使用上的注意事项...

  • Page 5: 锂离子电池使用注意事项

    中文 8. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的 电池乱丢。 9. 请勿使用耗竭了的电池，否则会损坏充电器。 10. 请勿将异物插入充电器的通风口。 若将金属异物或易燃物插入通风口的话， 将会引起触电事故或使充电器受损。 11. 长时间连续使用本电钻，可能会导致机体过热，对马达及开关造成损害，因 此使用本机请勿连续超过 15 分钟。 12. 为保护您的听力请在工作时带上耳塞。 13. 切勿在工作中或刚刚结束工作时触摸锯条，因为在工作中锯条会变得很热， 触摸其将会造成严重的烫伤。 14. 请务必拿紧该电动工具的把手和前盖，否则产生的反作用力可能会导致不正 确的或甚至危险的操作。 15. 在进行调整、更换附件或存放工具之前请取出电池或将开关置于锁定或关闭 位置。 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 和 3 的情况，即使按下开关，马达也可能停止。 这并非故障，而是启动保护功能的结果。 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试 着消除超过负荷的原因。之后您就可以再度使用。 3.
  • Page 6 中文 6. 请依规定方式使用电池，切勿移作他用。 7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 9. 在发觉有渗漏或异味时，请勿接近远离火源。 10. 请勿在会产生强烈静电的地方使用。 11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 注意！ 1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水 充分冲洗，立刻送医。 若不加以处理，液体可能会导致眼睛不适。 2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 3. 若初次使用电池时发现生锈、 异味、 过热、 褪色、 变形及／或其它异常情况时， 请勿使用并将该电池退还给供货商或厂商。 警告！ 如果有导电异物进入锂电池，可能发生短路，并有发生火灾危险的可能。请在 贮存电池时，遵守如下事项。 ○ 请不要在电池盒内放置导电物体，如钉子、钢丝、铜丝或其他电线。 ○ 或者将电池装在电动工具中， 或者在牢固按入电池盖并挡住通风孔后再存放， 以防止短路（参照图 1） 。 通风孔...

  • Page 7: 标准附件

    中文 规格 电动工具 型式 CR14DSL CR18DSL 无负荷速度 0 － 2100 /min 行程 28 mm 软钢管 : 外径 90 mm 聚氯乙烯管 : 外径 90 mm 能力 木材 : 厚度 90 mm 软钢板 : 厚度 10 mm BSL1430 ： 锂离子 14.4 V BSL1830 ：...

  • Page 8: 选购附件（分开销售

    中文 选购附件（分开销售） 1. 电池 <BSL1830> <BSL1430> 2. 工具和转接器 (1) 1 号刀刃 95 号刀刃 (15) 106 号刀刃 (2) 2 号刀刃 96 号刀刃 (16) 107 号刀刃 (3) 3 号刀刃 (10) 101 号刀刃 (17) 108 号刀刃 (4) 4 号刀刃 (11) 102 号刀刃 (18) 121 号刀刃 (5) 5 号刀刃...

  • Page 9: 电池的拆卸／安装法

    中文 电池的拆卸／安装法 通风孔 通风孔 1. 电池的拆卸法 端子 端子 请先紧抓住把手，然后再推 电池盖 电池盖 压电池插销（2 个）以拆下 电池（参照图 2 和图 3） 。 插销 插销 注意！ 14.4 V 可充电电池 18 V 可充电电池 （BSL1430） 切勿使电池短路。 （BSL1830） 图 2 2. 电池的安装法 插入电池时请注意极性 （参照图 3） 插入 把手 拉出 插销...
  • Page 10 中文 3. 充电 将电池插入充电器后，将开始充电，指示灯会持续点亮呈红色。 电池完全充电后，指示灯将闪烁呈红色（以 1 秒的间隔） （参照表 1） 。 (1) 指示灯显示 根据充电器或充电式电池的情况，指示灯的显示如表 1 所示。 表 1 指示灯的显示 点亮 0.5 秒钟，不点亮 充电前 闪烁 0.5 秒钟（熄灭 0.5 秒钟） 连续点亮 充电时 点亮 指示灯点 亮或闪烁 点亮 0.5 秒钟，不点亮 呈红色。 充电完成 闪烁 0.5 秒钟（熄灭 0.5 秒钟） 点亮...

  • Page 11: 作业之前

    中文 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动 工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后充电式电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 连续使用电池充电器时，电池充电器将会升温，进而生成导致故障的因素。 一旦充电完成，请闲置 15 分钟后再进行下次充电。 在此情况下，先让电池冷却下来，然后再充电。 ○ 电池在阳光直接照射后或者使用之后会变热。如果此时对电池充电，充电器 上的指示灯会显示绿色。 电池将不充电。在此情况下，先让电池冷却下来，然后再充电。 ○ 指示灯闪烁呈红色 ( 间隔为 0.2 秒 ) 时，请检查充电器的电池连接器内有无 异物，若有请取出。如果没有异物，则可能是电池或充电器的故障。请将其 拿到经授权的维修中心。 作业之前 前盖 1. 安装锯条 手柄 该工具采用了不使用扳钳或其他工具便可装卸锯条 的可装卸式装置。 (1) 打开和关闭几次切换扳机，使控制杆能完全弹出前 盖。然后，关闭开关，并取出电池。...
  • Page 12 中文 (3) 推压着手柄，将刀刃完全插入柱塞端部的缝隙中。 可朝上或朝下安装此刀刃。 （图 8 、图 9） (4) 松开手柄时，弹簧的弹力会使手柄自动返回正确的 位置。 （图 10） (5) 用手试着拉刀刃背两三次， 以确认刀刃已安装牢固。 刀刃 柱塞缝 拉刀刃背时，若它发出喀嗒声并手柄稍位移则说明 已正确安装。 （图 11） 图 8 注意！ 刀刃 当拉动锯条时务必从后侧拉动，拉动锯条的其他部 分将造成人身伤害。 2. 卸下锯条 柱塞缝 (1) 打开和关闭几次切换扳机，使控制杆能完全弹出前 图 9 盖。然后， 关闭开关， 并取出电池。 （第 11 页的图 6） 手柄...
  • Page 13 中文 机油 电锯的维护和检查 刀刃座 手柄 (1) 使用后，请用气刷或刷子清除掉锯条上的灰尘、 泥土、尘沙或潮气等，以确保锯条的工作顺畅。 (2) 如图 13 所示，定期使用切锯液等在刀刃周围涂 上润滑油。 注 : 图 13 若在不乾净或未润滑刀刃的状态下使用工具，手 手柄 柄的功能可能因积尘和碎屑而变得重滞。在这种 情况下，按图 14 所示的箭头标记方向拉动安装 在手柄上的橡皮盖， 并将其从手柄上取下。然後， 使用气刷或类似工具清洁刀刃座内部，并涂上适 量的润滑油。 朝手柄用力按压橡皮盖可将其安装上。此时请确 橡皮盖 定刀刃座与橡皮盖之间没有缝隙，并确保所安装 图 14 的刀刃工作正常。 刀刃孔 注意！ 请勿使用带有磨损刀刃孔的刀刃 - 否则，刀刃可 能会掉下，导致人员受伤。 （图 15） 刀刃...

  • Page 14: 使用方法

    中文 使用方法 前盖 注意！ 手柄 ○ 切勿让手指按着开关搬运工具。否则因突然起动 而造成人身伤害。 ○ 在作业中请小心勿使锯屑、灰尘、水等通过柱塞 部份进入机内。若锯屑等积于柱塞部份，请务必 在使用前加以清除。 图 18 ○ 请勿取下前盖。 务必从前盖的顶部拿住机身。 （参见图 18） 行程 ○ 在使用时，在切锯作业中请将底座压在材料上面。 若未将底座紧紧压在工件上，振动会导致刀刃损 坏。 因此，有时刀刃端会接触管内壁，导致刀刃损坏。 图 19 ○ 请选择长度最适当的刀刃。理论上，减去行程量 后从刀刃座突出的刀刃长度应大于材料。 （参照 图 19 和图 21） 若切锯超过刀刃切锯能力的大工件、大木块等， 刀刃可能会接触到管内壁和木料等，从而发生危 险。 （参照图 20 和图 22） 。 图...
  • Page 15 中文 (1) 在作业前牢牢固定工件。 （图 24） (2) 在切锯金属材料时，请使用适当的机油（涡轮油 等） 。未使用液体机油时，请给工件涂上润滑油。 注意！ 图 24 若未使用机油，刀刃的使用寿命会大幅缩短。 3. 切锯木料 切锯木料时，在开始操作前务必先牢牢固定工件。 （图 25） 注意！ 图 25 切锯时请勿给刀刃施加异常力量。同时，请将底 座紧紧压在木料上。 4. 切锯曲线 建议使用第 17 页表 6 中的 BI-METAL 刀刃，因为 图 26 这种刀刃坚韧耐用。 注意！ 将材料切割成小圆弧时须降低进料速度，速度过 快可能会损坏刀刃。 图 27 5.

  • Page 16: 刀刃的选择

    中文 ○ 在刀刃前端压在切锯材料上时切勿扣扳机。否 则，当刀刃接触材料时很容易被损坏。 ○ 务必紧紧抓住机身缓慢地进行切锯。在切锯作 业中若对刀刃异常用力，则很容易损坏刀刃。 注 : 在寒冷的条件（低于摄氏零度）下使用电池 BSL1430 和 BSL1830 会减弱转动扭力和减少工 图 30 作量。这只是暂时现象。在电池变热后会恢复 正常。 ６. 有关电池余量指示 按下电池余量指示开关后，电池余量指示灯会 点亮，能检查电池剩余电量。( 图 32) 将手指从电池余量指示开关上放开后，电池余 量指示灯会熄灭。电池余量指示灯的状态和电 池剩余电量如表 4 所示。 图 31 电池余量 电池余量 指示开关 指示灯 图 32 表 4 指示灯状态 电池剩余电量...
  • Page 17 中文 1. HSC 刀刃的选择 表 5 中 HCS 刀刃的刀刃号码标示于各刀刃的安装位置附近。请参照下面表 5 和表 7 来选择适当的刀刃。 表 5: HCS 刀刃 刀刃号码 用途 厚度（mm） 1 号 切锯直径小于 100 mm 的钢管 2.5 － 6 2 号 切锯直径小于 30 mm 的钢管 2.5 － 6 3 号 切锯直径小于...

  • Page 18: 维护和检查

    中文 注 : 101 号至 132 号 BI-METAL 刀刃为另售件。 3. 选择用于其他材料的刀刃 表 7 切锯材料 材料性质 厚度（mm） 刀刃号码 铁板 软钢板 2.5 － 10 1, 2, 101, 102, 103, 104, 105, 106, 131 号 3.5 以下 3, 107, 108 号 有色金属 铝、铜和黄铜 5 －...
  • Page 19 中文 注 : 更换新炭刷时，务必使用 HiKOKI 999058 型 号的炭刷。 5. 更换炭刷 先卸下炭刷帽，然后用平头螺丝刀等钩住炭 刷的伸出件（如图 35 所示） ，之后取出炭刷。 安装炭刷时，选择一个方向使炭刷甲吻合炭 图 35 刷管外部的接触部分。然后如图 36 所示，用 手指推入它。最后，安装炭刷帽。 注意！ 必须保证将炭刷甲插入到炭刷管外面的接触 炭刷管外面 部分。 （您可以插入所附带两个炭刷甲中的任 接触部分 何一个。 ） 必须多加小心，因为操作错误可能会造成炭 图 36 刷甲变形，并造成发动机在早期发生故障。 6. 清理外部 电动工具沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油或 稀释剂，以免塑胶部分溶化。 7. 收藏...

  • Page 20: 维修零部件一览表

    中文 维修零部件一览表 CR14DSL...
  • Page 21 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 32 密封填料 刀刃座（A） 33 填料（B） 螺帽M4 34 连接器固定器 柱塞 填料垫圈 35 连接器 毛毡填料 36 连接件（A） O型环（1AP-12） 37 针辊 金属 38 平衡锤 上盖总成 39 齿轮 内六角螺栓（附弹簧垫 供D10轴使用的扣环 （E型） 圈）M5×20 41 滚珠轴承6001VVCMPS2L 内六角螺栓（附弹簧垫 42 轴承盖（A）...
  • Page 22 中文 CR18DSL 14 15 11 12...
  • Page 23 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 32 密封填料 刀刃座（A） 33 填料（B） 螺帽M4 34 连接器固定器 柱塞 填料垫圈 35 连接器 毛毡填料 36 连接件（A） O型环（1AP-12） 37 针辊 金属 38 平衡锤 上盖总成 39 齿轮 内六角螺栓（附弹簧垫 供D10轴使用的扣环 （E型） 圈）M5×20 41 滚珠轴承6001VVCMPS2L 内六角螺栓（附弹簧垫 42 轴承盖（A）...

  • Page 24: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........24 PRECAUTIONS FOR CORDLESS JIG SAW ..........27 CAUTION ON LITHIUM-ION BATTERY ............27 SYMBOL ....................... 29 SPECIFICATIONS ..................29 STANDARD ACCESSORIES ............... 30 OPTIONAL ACCESSORIES (sold separately)..........30 APPLICATIONS .................... 31 BATTERY REMOVAL/INSTALLATION ............
  • Page 25 English Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.
  • Page 26 English Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally. d) Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

  • Page 27: Precautions For Cordless Jig Saw

    English PRECAUTIONS FOR CORDLESS JIG SAW Always charge the battery at a temperature of 10 – 40°C. A temperature of less than 10°C will result in over charging which is dangerous. The battery cannot be charged at a temperature higher than 40°C. The most suitable temperature for charging is that of 20 –...
  • Page 28 English If the battery is overheated under overload work, the battery power may stop. In this case, stop using the battery and let the battery cool. After that, you can use it again. Furthermore, please heed the following warning and caution. WARNING In order to prevent any battery leakage, heat generation, smoke emission, explosion and ignition beforehand, please be sure to heed the following precautions.

  • Page 29: Symbol

    English WARNING If an electrically conductive foreign object enters the terminals of the lithium ion battery, a short-circuit may occur resulting in the risk of fi re. Please observe the following matters when storing the battery. Do not place electrically conductive cuttings, nails, steel wire, copper wire or other ○...

  • Page 30: Standard Accessories

    English Charger Model UC18YRSL Charging voltage 14.4 V – 18 V Weight 0.6 kg STANDARD ACCESSORIES CR14DSL, CR18DSL have two types which are designated as 2LSCK and NN. For their respective accessories, see the Table below. CR14DSL CR18DSL CR14DSL CR18DSL (2LSCK) (2LSCK) (NN)

  • Page 31: Applications

    English (10) No. 101 Blade (14) No. 105 Blade (18) No. 121 Blade (11) No. 102 Blade (15) No. 106 Blade (19) No. 131 Blade (12) No. 103 Blade (16) No. 107 Blade (20) No. 132 Blade (13) No. 104 Blade (17) No.
  • Page 32 English Insert the battery into the charger. Rechargeable battery Firmly insert the battery into the charger until the line is visible, as shown in Fig. 4, 5. Charging Pilot When inserting a battery in the charger, charging will lamp commence and the pilot lamp will light continuously in red.

  • Page 33: Prior To Operation

    English Regarding recharging time Depending on the combination of the charger and batteries, the charging time will become as shown in Table 3. Table 3 Charging time (At 20°C) Charger UC18YRSL Battery BSL1430, BSL1830 Approx. 45 min. NOTE The charging time may vary according to temperature and power source voltage. Disconnect the charger’s power cord from the receptacle.
  • Page 34 English Front cover Turn on and off the switching trigger several times so that the Lever lever can jump out of the front cover completely. Thereafter, turn off the switch and remove the battery. (Fig. 6) CAUTION Be absolutely sure to keep the switch turned off and the battery removed to prevent any accident.
  • Page 35 English Lever WHEN THE BLADE IS BROKEN Even when the saw blade is broken and remains inside the small slit of the plunger, it should fall out if you push the lever in the direction of the arrow mark, and face the blade downward. If it doesn’t fall out Another Plunger slit itself, take it out using the procedures explained...

  • Page 36: How To Use

    English Moving the base Hexagonal Loosen the set screw and move the base forward, as bar wrench screw shown in Fig. 16, Fig. 17. Tighten the set screw slightly, 12 mm Base ensure the base does not move back and forth, and fi...
  • Page 37 English Stroke If you cut a large pipe, large block of wood, etc., that exceeds the cutting capacity of a blade; there is a risk that the blade may contact with the inner wall of the pipe, wood, etc., resulting in damage (Fig.
  • Page 38 English CAUTION Never apply any unreasonable force to the saw blade when cutting. Also remember to press the base against the lumber fi rmly. Fig. 26 Sawing curved lines We recommend that you use the BI-METAL blade mentioned in Table 6 on page 40 for the saw blade since it is tough and hardly breaks.

  • Page 39: Selection Of Blades

    English NOTE The use of the battery BSL1430 and BSL1830 in a cold condition (below 0 degree Centigrade) can sometimes result in the weakened cutting torque Remaining and reduced amount of work. This, however, is a Remaining battery temporary phenomenon, and returns to normal when battery indicator the battery warms up.
  • Page 40 English Selection of HCS blades The blade number of HCS blades in Table 5 is engraved in the vicinity of the mounting position of each blade. Select appropriate blades by referring to Tables 5 and 7 below. Table 5: HCS blades Blade No.

  • Page 41: Maintenance And Inspection

    English No. 131 For cutting and roughing lumber No. 132 For cutting and roughing lumber NOTE No. 101 – No. 132 BI-METAL blades are sold separately as optional accessories. Selection of blades for other materials Table 7 Material to be cut Material quality Thickness (mm) Blade No.
  • Page 42 NOTE brush When replacing the carbon brush with a new one, be Protrusion of sure to use the HiKOKI Carbon Brush Code No. 999058. carbon brush Replacing carbon brushes Take out the carbon brush by fi rst removing the brush cap and then hooking the protrusion of the carbon brush with a fl...
  • Page 43 Repair, modifi cation and inspection of HiKOKI Power Tools must be carried out by a HiKOKI Authorized Service Center. This Parts List will be helpful if presented with the tool to the HiKOKI Authorized Service Center when requesting repair or other maintenance.

  • Page 44: Service Parts List

    English SERVICE PARTS LIST CR14DSL...
  • Page 45 English ITEM ITEM PART NAME Q’TY PART NAME Q’TY SEAL LOCK HEX.SOCKET BLADE HOLDER (A) FLAT HD. BOLT M5×12 NUT M4 NYLOCK HEX. SOCKET PLUNGER FLAT HD. BOLT M6×16 PACKING WASHER SEAL PACKING FELT PACKING PACKING (B) O-RING (1AP-12) CONNECTOR HOLDER METAL CONNECTOR UPPER COVER ASS’Y...
  • Page 46 English ITEM PART NAME Q’TY NAME PLATE TAPPING SCREW (W/FLANGE) D4×20 BATTERY (BSL1430) 501 HEX. BAR WRENCH 4MM 503 SABER SAW BLADES NO.103 150L P.14 504 BATTERY COVER 505 CHARGER (UC18YRSL) 506 CASE...
  • Page 47 English CR18DSL 14 15 11 12...
  • Page 48 English ITEM ITEM PART NAME Q’TY PART NAME Q’TY SEAL LOCK HEX.SOCKET BLADE HOLDER (A) FLAT HD. BOLT M5×12 NUT M4 NYLOCK HEX. SOCKET PLUNGER FLAT HD. BOLT M6×16 PACKING WASHER SEAL PACKING FELT PACKING PACKING (B) O-RING (1AP-12) CONNECTOR HOLDER METAL CONNECTOR UPPER COVER ASS’Y...
  • Page 49 English ITEM PART NAME Q’TY TAPPING SCREW (W/FLANGE) D4×20 BATTERY (BSL1830) HEX. BAR WRENCH 4MM SABER SAW BLADES NO.103 150L P.14 BATTERY COVER CHARGER (UC18YRSL) CASE...
  • Page 52 服务中心 工机商业(中国)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99175023 G 发行日期：2018年6月 中国印刷...
