HIKOKI CD 3605DA Handling Instructions Manual

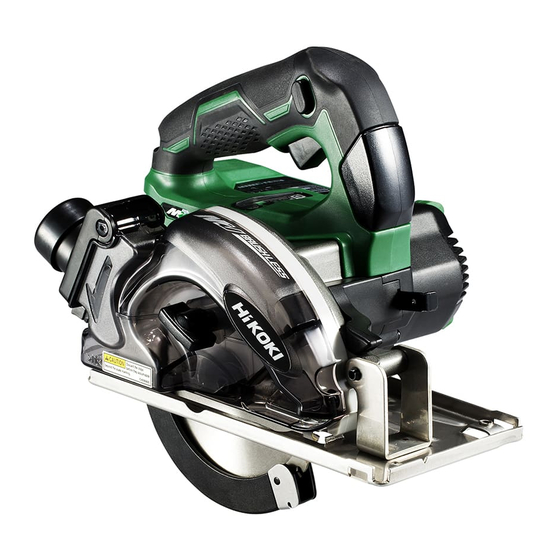

Cordless metal cutting saw
Hide thumbs Also See for CD 3605DA:
Table of Contents

Advertisement

Quick Links

Download this manual
充电式切割机
Cordless Metal Cutting Saw
CD 3605DA
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CD 3605DA and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI CD 3605DA

Summary of Contents for HIKOKI CD 3605DA

  • Page 1 充电式切割机 Cordless Metal Cutting Saw CD 3605DA 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 用途..............15 所有圆锯的安全说明........5 电池的拆卸／安装法.........15 对各种圆锯的进一步安全说明....5 充电..............16 带摆动式内护罩的圆锯的安全说明..6 作业之前............18 使用切割机时的注意事项......7 使用前调整电圆锯........20 锂离子电池使用注意事项......9 操作..............21 锂离子电池运输...........10 LED 灯警示信号 ...........26 USB 设备连接器使用注意事项 .....11 USB 设备的充电方法 .........27 符号..............11 碎屑处置............29 零件名称............12 维护和检查.............30 规格..............13 故障排除............33 标准附件............14 选择附件............36 电动工具通用安全警告 警告！ 阅读电动工具附带的所有安全警告、说明、插图和规格说明。 不遵照以下说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动 （无线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。...
  • Page 3 中文 c) 不得将电动工具暴露在雨中或潮湿环境中。 水进入电动工具将增加电击危险。 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线 远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护 器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉， 当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦， 或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防 护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时处 于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。 不要穿宽松衣服或佩戴饰品。 让衣服、 手套和头发远离运动部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。...
  • Page 4 中文 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动 工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 e) 维护电动工具和附件。检查运动件是否调整到位或卡住，检查零件破损情 况和影响电动工具运行的其他状况。 如有损坏， 电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工 具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 h) 保持手柄和抓握表面干燥、清洁，远离油和油脂。 如果手柄和抓握表面湿滑，可能导致在发生意外情况时，无法安全操作和 控制工具。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起然烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了，用 水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 e) 请勿使用损坏或改装的电池盒或工具。...

  • Page 5: 所有圆锯的安全说明

    中文 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 所有圆锯的安全说明 危险！ a) 让手始终远离锯割区域和锯片。你的另一只手始终握住辅助手柄或电动机机 壳。 如果双手都握住圆锯，就不会被锯片伤害。 b) 不得接触工件的下面。 护罩不能防止工件下方锯片的危险。 c) 将锯割深度调至工件的厚度。 能看到在工件下露出的锯齿应不到一个齿高。 d) 不得手持工件或将工件架在腿上进行锯割。应将工件夹紧在一个稳定的平台 上。 适当支撑工件对减少人身伤害、锯片卡住或操作失控是至关重要的。 e) 在操作过程中，切削工件可能会触碰到隐藏的线缆，因此请握住电动工具的 绝缘夹持面。 碰到“带电”电线也会使工具的裸露金属部分带电，从而使操作者触电。 f) 当作劈锯时，始终使用劈锯护栏和直边导向器。 这样改善了锯割精度并减小了锯片卡住的几率。 g) 始终使用尺寸和轴心形状（菱形或圆形）得当的锯片。 锯片与圆锯夹装部件不匹配将导致电锯偏心运转并引起工具失控。 h) 不得使用损坏的和尺寸不符的垫圈和螺栓。 为改善作业和安全运行，锯片垫圈及螺栓是为圆锯专门设计的。 对各种圆锯的进一步安全说明 回弹的原因和操作者防护 ： 回弹是圆锯被挤压、卡住或偏心运转时的一种瞬间反作用现象，其使得圆锯 不受控制地向上抬起并脱离工件弹向操作者。 锯片在受到挤压或被闭合切口牢牢卡住时将停止转动，这时工具会在电动机 反作用力的驱使下向操作者方向快速回弹。 如果锯片发生扭曲或偏离锯割面，锯片后边缘上的锯齿会挖入木材上表面从...

  • Page 6: 带摆动式内护罩的圆锯的安全说明

    中文 a) 双手紧握圆锯上的把手，双臂放置得能抵住回弹力。身体处于圆锯的任意一 侧而不对准锯片。 回弹会导致圆锯的向后弹起，但如果采取了适当的防备措施，回弹力可以受 操作者的控制。 b) 当锯片卡住，或因任何原因导致的锯割中断时，释放开关扳机并握持圆锯在 材料中不移动，直到锯片完全停止。不得在锯片处于运转或可能发生回弹情 况下尝试将圆锯从工件中拿走或向后拉动圆锯。 调查并采取正确的措施以消除锯片卡住的原因。 c) 重新启动位于工件中的圆锯时，要将锯片对准切口的中心位置以避免锯齿被 嵌入到切割材料之中。 当锯片被卡住时，重新启动工具或导致锯片向上抬起或从工件中回弹。 d) 支撑大型板料以减少锯片受挤压和回弹的危害。 大型板料因自重向下垂，支撑物必须放置在板料下面的两侧，靠近切割线和 板料边缘都要放置。 e) 不得使用钝的或破损的锯片。 没有开锋的或安装不当的锯片会形成窄小的锯痕，从而导致剧烈摩擦、锯片 卡住和回弹。 f) 锯割前，锯割深度锁定钮必须旋紧并紧固。 如果锯割时锯片调节器发生移动，可能会引起锯片卡住和回弹。 g) 当对现存墙体或其他盲区进行“插入式锯割”时要格外小心。 伸出锯片可能会锯割到引起回弹的物体。 带摆动式内护罩的圆锯的安全说明 a) 每次使用前需检查下护罩是否能够良好闭合。下护罩不能自由活动或迅速闭 合时，不得操作圆锯。不可将下护罩夹住或绑在开启位置。 圆锯突然掉落或导致下护罩扭曲变形。 用回缩手柄抬起下护罩，确信在任何锯割角度和深度下护罩回缩自如，且不 会触及锯片和任何其它零件。 b) 检查下护罩弹簧的工作情况，如果护罩及弹簧不能正常工作，必须在使用前 对其进行维修。 下护罩可能因零件损害、胶质沉积或废屑堆积而运动迟缓。 c) 仅当特殊锯割，例如“插入式锯割”和“组合式锯割”...

  • Page 7: 使用切割机时的注意事项

    中文 使用切割机时的注意事项 1. 调整。在锯割之前，确认已调整锯割深度和倾斜角度。 2. 避免割到铁钉。在锯割前检查并拆下 所有的铁钉。 3. 操作锯片时，将电线从锯割区域移开 并固定住，以防在锯割作业时刮到工 件上的电线。 作业时适当地用手部支撑和工件支撑， 并将电线从作业区域移开。 警告！ 适当支撑工件对减少人身伤害、锯片 手部支撑、工件支撑和布线图示。 卡住或操作失控是至关重要的。常见 图 1 的手部支撑锯片方法如图 1 所示。 4. 将锯座的大部分放在工件有紧固支撑的部分，而非锯割后将会掉落的部分。 例如，图 2 所示为锯割木板末端的正确方法，图 3 为错误方法。如果工件过 于短小，请将其固定。 请勿手握较短的部分！ 图 2 图 3 5. 请勿用被虎钳颠倒夹住的切割机进行锯割。 这种做法非常危险，会造成严重事故。( 图 4) 6.
  • Page 8 中文 9. 请勿在锯片贴近身旁时运转锯片。 10. 请勿使用破损或无法正常运转的工具。 如果工具无法正常操作，发出奇怪响声或发生破损，请立即停止使用，并联 系 HiKOKI 授权服务中心进行维修。 11. 请勿穿戴使用易卷起的材料制成的手套，如棉布、毛线、布料或线等。 12. 请勿触碰移动的部件。 请勿将手、手指或身体的其他部位靠近工具的移动部件。 13. 请勿在未安装护罩的情况下进行操作。 请勿在没有护罩、安全装置，或作业顺序错误的情况下进行操作。如果需要 取下护罩或安全装置进行维护或维修，请更换护罩或安全装置后再操作该工 具。 14. 请正确使用工具。 请勿将小型工具或附件强行用作重型工具。 请勿将工具用于其他目的，例如，请勿使用切割机来锯割树枝或木头。 15. 请正确操作工具。 请按照使用说明书中记载的内容操作工具。请勿掉落或扔掷工具。请勿让儿 童、不熟悉操作步骤或未授权的人员操作该工具。 16. 符号定义。 V ....伏特 ....直流电流 no ....空载速度 ---/min ... 每分钟转数或往复移动...

  • Page 9: 锂离子电池使用注意事项

    中文 23. 请勿使工具在无人值守的状态下运转。关闭电源。 请勿在工具完全停止前离开。 24. 请勿在操作后直接用手触摸刀刃。 25. 由于充电式切割机是电池供电的，因此请注意工具可能会随时开始运转。 26. 在较高的位置作业时，请确保下方没有人，并注意下方的情况。 27. 请勿强烈撞击或破坏开关面板。否则可能会导致故障。 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。 这并非故障，而是启动保护功能的结果。 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试 着消除超过负荷的原因。之后您就可以再度使用。 3. 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○...

  • Page 10: 锂离子电池运输

    中文 12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水） ，可能造 成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远 离易燃物品。必须避免将电池置于腐蚀性气体环境中。 注意！ 1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水 充分冲洗，立刻送医。 若不加以处理，液体可能会导致眼睛不适。 2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 3. 若初次使用电池时发现生锈、 异味、 过热、 褪色、 变形及／或其它异常情况时， 请勿使用并将该电池退还给供货商或厂商。 警告！ 电池盖 通风口 如果导电异物接触到锂离子电池的端子， 电池可能短路， 并导致火灾。 存放锂离子电池时，请务必遵循下列注意事项。 端子 ○ 切勿在存放盒中放置导电的残片，钉子，以及导线， 如铁线和铜线。 插销 ○ 或者将电池装在电动工具中，或者在牢固按入电池 电池 盖并挡住通风孔后再存放，以防止短路。( 参照图 5) 图 5 锂离子电池运输...

  • Page 11: Usb 设备连接器使用注意事项

    中文 USB 设备连接器使用注意事项 发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用 本产品前，请务必备份 USB 设备中的数据。 请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本 公司概不负责。 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 空载转速 读使用说明书 /min 每分钟的振动次数 直流电 额定电压 警告...

  • Page 12: 零件名称

    中文 零件名称 1. 电动工具 静音模式指示灯 模式选择开关 照明模式指示灯 锁定解除按钮 开关 防护罩 锯片防护罩 (B) 照明模式开关 橡胶帽 锁紧杆 防尘罩 锯片防护罩 (A) 锯片保护罩标记 (A) 螺栓 底座 蝶形螺栓 导向槽 垫圈(B) 锯片 下护罩 手柄 连接 齿轮盖 锁紧杆 电池 LED灯 锯割深度调节杆 六角扳手 图 7 2. 电池 ( 选购件 ) 3.
  • Page 13 中文 规格 电动工具 CD3605DA 型式 36 V 电压 强力模式 3600 /min 空载转速 静音模式 2400 /min 能力 锯切深度 90 度 46 mm BSL36A18 ： 锂离子 36 V / 18 V 电池 * （2.5 Ah / 5.0 Ah 10 节） 重量 2.8 kg ( 安装 BSL36A18) * 本工具不适用以下电池（BSL3660/3626/3620、BSL18xx 和...

  • Page 14: 标准附件

    中文 ○ 旋速切换功能（强力模式 / 静音模式） 模式选择开关 静音模式指示灯 （强力模式 / 静音模式切换功能） 每按一下模式选择开关，都可改变操作 模式。( 图 10) 在静音模式下，电机的最大 RPM 降低， 可以在减少噪音的情况下进行高效作业。 在静音模式下，静音模式指示灯亮起。 静音模式下的负载增加时，工具将自动 切换到强力模式，并在负载减少时恢复 至静音模式。 在电源模式下，即使负载降低，也不会 对静音模式作出改变。 注 : ○ 如要启用模式变更，请在安装电池后立 即拉动开关。 ○ 请勿强烈撞击或破坏开关面板。否则可 图 10 能会导致故障。 标准附件 除了主机 (1 台 ) 外，产品包中还包括表中所列的附件。 表...

  • Page 15: 电池的拆卸／安装法

    中文 用途 表 2 锯片 用途 ○ 可用于切割钢管、钢槽（C 型钢、L 标准配件 切割软钢材料用 * 型钢等）各类软钢材料及铝制窗框。 不可用于切割回火钢材料。 切割不锈钢材料用 ○ 可用于切割圆管等不锈钢材料。 选购配件 切割木质材料用 ○ 可用于切割各种木质材料。 * 可用于切割铝制材料。但切割铝制材料时，需要在锯片边缘涂抹切削油。 标准配件如有变更，恕不另行通知。 注意！ ○ 切割钢材时，请勿连接清洁器。 ○ 更换切割材料后，需要将锯片保护罩内部清空。 ○ 请勿长时间切割金属板。 电池的拆卸／安装法 把手 1. 电池的拆卸法 请先紧抓住把手、然后再推压电池插销以 拆下电池 ( 参照图 11)。 插销...
  • Page 16 中文 充电 使用电动工具之前，按下述方法将电池进行充电。 电池 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，指示灯闪烁红色 充电指示灯 （间隔为 1 秒） 。 2. 将电池插入充电器。 如 图 12 所示，将电池紧紧地插入充电器。 3. 充电 将电池插入充电器后，充电指示灯将呈蓝色闪烁。 导轨 电池完全充电后，充电指示灯将持续点亮呈绿色。 图 12 ( 参照 表 3) (1) 充电指示灯的指示状态 根据充电器或可充电电池的情况，充电指示灯的显示如 表 2 所示。 表 3 充电指示灯的指示状态 点亮 0.5 秒钟。不点亮 闪烁...
  • Page 17 中文 (2) 可充电电池温度和充电时间相关资料。 温度和充电时间如表 4 所示 表 4 充电器 UC18YSL3 电池类型 锂离子电池 电池可充电 0℃ － 50℃ 温度 14.4 充电电压 多电压 BSL14xx 系列 BSL18xx 系列 系列 （4 节） （8 节） （5 节） （10 节） （10 节） 电池 充电时 BSL1415S : 15 BSL1815S : 15 间（环...

  • Page 18: 作业之前

    中文 注意！ ○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭 0.3 秒钟（熄灭 0.3 秒钟） 。此时请等待电池冷却后再开始充电。 ○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内 是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。 请将其送往当地授权服务中心。 ○ 因内置的微电脑需要约 3 秒钟才能确认正用 UC18YSL3 充电的电池已被取出， 因此请等待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就插入电 池，则电池可能充电不正常。 作业之前 注意！ 为避免发生严重事故，请确保开关处于关断位置，并取出电池。 1. 检查工作区域环境。 检查工作区域，确保没有杂物且不杂乱。 请勿使无关人员靠近。确保照明和通风充足。...
  • Page 19 请务必确保下护罩未被固定。此外，请检查 其是否可以顺滑移动。如果锯片露出，可能 图 15 会造成人员受伤。 下护罩（参见第 12 页的图 7）可保护作业 人员的身体不接触到锯片。请务必确保 下部防护罩末端 防护罩能顺滑地覆盖住锯片。如果下护 锯片 缩回 罩无法顺畅移动，请在维修后使用。 锯片 此种情况下，请联系您购买切割机的店 防护罩 铺或 HiKOKI 授权服务中心进行维修。 5. 检查制动器是否正常 此款切割机配备了电力制动器，可以在 图 16 松开开关时发挥作用。使用切割机前， 请确保电力制动器功能正常。如功能不 正常，请将工具带到 HiKOKI 授权服务中心进行维修。 6. 制备木质工作台（图 17） 底座 锯片将露出材料下面，因此锯割时应将材料放在 材料 工作台上。若用方木块作为工作台，则应选择平 坦地面，以保持稳定。使用不平稳的工作台，则 可能会导致危险。...

  • Page 20: 使用前调整电圆锯

    中文 7. 检查电池的插入 警告！ 若电源开关接通，则插入电池后，电动工具将出其不意地立刻转动，从而导 致严重事故。 注意！ 请确保电池装入正确的位置，直至发出喀嗒声，否则可能会使电池突然掉落， 导致使用者或周围人员受伤。 使用前调整电圆锯 注意！ 请先取下电池再进行调整。 拧松 旋紧 1. 调整锯割深度 锯割深度 警告！ 调节杆 如果控制杆松动，将造成人员受伤。 底座 请在调整后将其紧固。 如要调整锯割深度，请用一只手握 图 18 住底座，另一只手松动控制杆，上 下移动机身以达到指定的锯割深度。调整至指定的锯割深度后，牢牢紧固控 制杆。 2. 调整导轨（另售） （图 19） 导轨翼形紧固螺栓 将导轨插入底座并左右移动，调整锯割 位置。紧固导轨翼形固定螺栓，并固定 导轨。将导轨安装在主体的左侧或右侧 均可。 导轨 图 19...
  • Page 21 中文 操作 警告！ ○ 请勿触碰移动的部件。 ○ 请勿在锯片朝上或朝侧面的情况下操作切割机。 ○ 请勿固定锁定解除按钮。此外，携带切割机时，让手指远离扳机开关。否则 可能会在不经意间按下机身，导致意外事故。 ○ 仅在锯割作业时亮灯。如果在其他情况下亮起， 机身开关将在不经意间开启， 导致意外事故。 ○ 请勿使用砂轮。 ○ 请勿使用产品铭牌规定的锯片直径以外的锯片。 ○ 移动刀刃进行切锯时，请勿将切割机从工件上移开。 注意！ ○ 完成作业后，取出电池。 ○ 请勿直视 LED 灯光。持续或直接暴露在 LED 灯光下可能会导致视力受损。 ○ 为延长使用期限，锂离子电池配备了停止输出的保护功能。因此，若工具超 过负荷， 电机也会停止。然而， 这并非故障问题， 而是保护功能起作用的结果。 在这种情况下，请松开工具的开关，试着消除超过负荷的原因。 ○ 在使用前，请检查锁定解除按钮是否能平滑移动。 注 : 请勿锁住电机。...
  • Page 22 中文 4. 关于模式选择功能 按下模式选择开关，操作模式将会变化。 选择静音模式时，静音模式指示灯亮起。 在静音模式下，电机的最大 RPM 降低，可以在减少噪音的情况下进行高效 作业。 如果在电机以静音模式运行时负载增加，将自动切换到强力模式。 此外，如果负载再次降低，将自动恢复至静音模式。 在电源模式下，持续处于高负荷状态将触发保护功能，使工具转数减少。 模式 空载速度 强力 3600 /min 静音 2400 /min 注 : ○ 只有在安装电池和拉动开关后，模式才会改变。 ○ 即使开关处于 ON/OFF 位置，也可保持当前模式，或取下 / 插入电池。...
  • Page 23 中文 5. 剩余电池电量指示灯 剩余电池 剩余电池 可以按下剩余电池电量指示灯开关点亮指示 电量指示灯 电量指示灯开关 灯，查看电池的剩余电量。 （图 21，表 5） 按住剩余电池电量指示灯开关约 3 秒后，指 示灯将熄灭。 环境温度和电池状态可能会对剩余电池电量 显示板 产生轻微的影响，因此，建议您仅将指示灯 作为参考。 此外，电动工具或充电器上的剩余电池电量 指示灯可能有所不同。 图 21 表 5 指示灯状态 电池剩余电量 点亮 ； 电池剩余电量超过 75% 点亮 ； 电池剩余电量为 50% － 75% 点亮 ； 电池剩余电量为...
  • Page 24 中文 6. LED 灯的使用方法 按下灯的开关，LED 灯模式的变化如 表 6 所示。指示绿色灯。( 图 22) 请经常关灯以防消耗电池电量。 灯分段开关 表 6 亮灯模式 持续亮灯 开关联杆 开关面板 指示灯的 亮灯状态 照明模式 指示灯 状态 点亮 开关弹出 熄灯 LED 灯 (2 分钟后 时点亮 自动关闭 ) （松开开关 10 秒钟后 自动关闭） 图 22 注意...
  • Page 25 中文 8. 固定挂钩 ( 另售 ) 将平头螺丝刀插入缝隙，从手柄上取下防护罩。 用螺钉固定到手柄上 平头螺丝刀 防护罩 挂钩 螺丝 图 24 注意 ! ○ 此挂钩不可用于将本机挂于身上。不可将本机悬挂于皮带、裤子及身体各部 位，以免人员受伤。 ○ 请勿在高处使用挂钩。 ○ 工具悬挂时请勿拉动。 ○ 请确保工具已牢牢挂在挂钩上。...

  • Page 26: Led 灯警示信号

    中文 导向槽 10. 锯割步骤 注意 ! ○ 重新检查锯片是否已牢固夹紧。 ○ 确认调整槽深的控制杆和倾斜角度。 (1) 将底座置于材料上，然后将记号线和锯片对准 底座前面的凹槽（图 25） 。 图 25 < 俯视图 > (2) 锯片在开始进行锯切材料之前，务必先 将开关切换至开启（ON）的位置。扳动 扳 机 时 即 可 将 开 关 切 换 至 开 启（ON） ， 而 松 开 扳 机 时 便 可 将 开 关 切 换 至 关 闭 （OFF）...

  • Page 27: Usb 设备的充电方法

    中文 表 7 保护功能 过热保护 过载保护 持续高负 持续高负 荷保护 1 荷保护 2 工具状态 操作过程中电机 操作过程中电机 操作过程中电机 操作过程中电机 停转 停转 转速减慢 停转 LED 闪烁状态 0.5 秒 0.1 秒 取决于选用的 0.1 秒 LED 灯告信号类 型。 指示灯的亮 电源模式 : 熄灭 电源模式 : 熄灭 0.5 秒...
  • Page 28 中文 (1) 选择充电方式 根据所选的充电方式，将电池插入充电器或连接电源线插入插座。 ○ 将 USB 设备插入插座进行充电 ( 图 28-a)。 ○ 将 USB 设备和电池插入插座进行充电。( 图 28-b) 图 28 (2) 连接 USB 线缆。( 图 29) 拔下橡胶盖并将市售的 USB 线缆（匹配充电的设备）紧紧插入 USB 端口。 橡胶盖 USB 端口 USB 线 图 29 (3) 充电完成时 ○ 检查 USB 设备以检验充电状态。 ○...

  • Page 29: 碎屑处置

    中文 碎屑处置 警告 ! 处置碎屑时，请确保本机处于关闭状态且电池已卸除。 注意 ! 防尘罩 ○ 切割钢材时，请在切割材料到达 蝶形螺栓 标记处时及时清空废料。( 图 31) 切割材料的热量可能会使锯片保 锯片防护罩 (A) 打开 护罩变形。 ○ 因切割材料不同，废料可能留有 余热。 切勿空手接触废料或锯片 保护罩（A） 、 （B） 。 注 : 按下挂钩 ○ 锯片防护罩内部充满碎屑时使用 锯片保护罩标记 (A) 本机或导致收集效率降低。 请在锯片防护罩装满前处置碎屑。 图 31 ○ 处置碎屑时，切忌将碎屑溅到发 动机或电池座中。...

  • Page 30: 维护和检查

    中文 维护和检查 警告 ! 检查或维护前，请务必关闭开关并取出电池。 1. 检查锯片 使用变钝的锯片会降低工作效率并引起电机故障。一旦发现锯片磨损，应立 即进行更换。 注意 ! 若使用较钝的刀刃作业，则切锯时产生的反作用力会增加。请避免使用未经 维修的较钝刀刃。 2. 检查安装的螺丝 定期检查所有安装的螺丝，确保螺丝已完全拧紧。如果螺丝松动，请立即重 新拧紧。否则可能导致严重的危险。 注意 ! 使用螺钉松动的电动工具会导致危险。 3. 电动机的维护 电动机绕线此电动工具的重要部件。应避免损伤， 注意不要被油液或水沾湿。 电动机中灰尘或杂质颗粒堆积可能会导致故障。 4. 检查和维护下护罩 确保下护罩能平滑移动。 如果发生故障，请立即修理下护罩。 5. 清理锯片防护罩内部。 锯片防护罩 (A) 定期检查并清洁，以确保锯片防护罩 中无木屑与其他杂质。 蝶形螺栓 (1) 拧松蝶形螺栓，卸除锯片保护罩（A） 。 ( 图 33) 注...
  • Page 31 中文 (2) 使用十字螺丝刀拧松三颗螺丝，并卸除锯片防护罩（B） 。( 图 34) (3) 按说明书 19 页“拆下锯片”所述卸除锯片。 (4) 清除锯片防护罩内部、转轴、垫圈及其他区域的碎屑。( 图 35) (5) 按照相反操作步骤重新组装，请注意垫圈、锯片及其他部件的安装方向。 ( 图 35) 锯片防护罩 (B) 十字螺丝刀 3 个 螺栓 垫圈 (A) 锯片 垫圈 (B) 图 34 图 35 6. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。 否则可能导致故障。...
  • Page 32 中文 10. 收藏 冲击起子机应收藏于温度低于 40℃和小孩拿不到的地方。 注 : 存放锂离子电池 在存放前请确保电池已完全充电。 电池在低电量的状态下长时间存放 (3 个月或更长 )，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对 电池进行拆卸和改动 ( 例如拆卸和更换电池组件或其他内部部件 )，那么我们 无法保证我们无线电动工具的安全性和使用性能。...

  • Page 33: 故障排除

    中文 故障排除 如果工具操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向经 销商或 HiKOKI 公司授权服务中心咨询。 1. 电动工具 现象 可能的原因 解决办法 剩余电量不足 为电池充电。 工具无法运行 电池未正确安装。 插入电池，直到听见喀哒声。 工具突然停止 工具负载过重。 避免因工具过载引发的问题。 过载保护正在运行。 电池过热。 让电池冷却。 骤停 电机连续超负荷 请参阅“LED 灯警告信号” 操作过程中电机转 电机连续超负荷 请参阅“LED 灯警告信号” 速减慢 锯割效果不佳 锯片磨损或缺齿。 更换新的锯片。 螺栓松动。 拧紧螺栓。 锯片装反。 按正确的方向安装锯片。 无法拉动开关 未完全按下锁定解除按钮。 完全按下锁定解除按钮。...
  • Page 34 即使电池完全充 电池的使用寿命已耗尽。 请更换新电池。 电，电池的使用寿 命也会逐渐缩短。 电池的充电时间较 电池、充电器或周围环境的 请在室内或温暖的环境中充 长。 温度过低。 电。 充电器的排气孔堵塞，导致 请勿堵塞排气孔。 其内部部件过热。 冷却扇未运转。 请联系 HiKOKI 授权服务中 心进行维修。 USB 电源灯熄灭， 电池剩余电量低。 用电量充足电池替换它。 USB 设备停止充 将充电器的电源插头插入电 电。 插座中。 即使 USB 设备充电 USB 电源灯点亮呈绿色，提 这种情况不属于故障。 完毕，USB 电源灯 示可进行 USB 充电。 也不熄灭。...
  • Page 35 中文 现象 可能的原因 解决办法 电池和 USB 设备同 电池已完全充电。 这种情况不属于故障。 时充电时，USB 设 检查电池是否已充电完成 备将在中途暂停充 时，充电器将暂停 USB 充电 电。 约 5 秒钟。 电池和 USB 设备 电池剩余电量已不足。 这种情况不属于故障。 同时充电时，USB 电池电量达到一定程度时， 设备将无法开始充 USB 将自动开始充电。 电。...

  • Page 36: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 BSL36..18 UC18YSL3 329897 (14,4V － 18V) 374254 374255 338917 944459 374352 962175 339187 375344 337528 375343...

  • Page 37: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........37 SAFETY INSTRUCTIONS FOR ALL SAWS ..........40 FURTHER SAFETY INSTRUCTIONS FOR ALL SAWS .......41 SAFETY INSTRUCTIONS FOR SAWS WITH INNER PENDULUM GUARD ...42 PRECAUTIONS ON USING METAL CUTTING SAW ........43 CAUTION ON LITHIUM-ION BATTERY ............45 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ......47 USB DEVICE CONNECTION PRECAUTIONS ..........47 SYMBOLS ....................47...
  • Page 38 English Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control. Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi...
  • Page 39 English Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts. g) If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used.

  • Page 40: Safety Instructions For All Saws

    English Battery tool use and care a) Recharge only with the charger specifi ed by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fi re when used with another battery pack. b) Use power tools only with specifi...

  • Page 41: Further Safety Instructions For All Saws

    English Never hold the workpiece in your hands or across your leg while cutting. Secure the workpiece to a stable platform. It is important to support the work properly to minimize body exposure, blade binding, or loss of control. Hold the power tool by insulated gripping surfaces, when performing an operation where the cutting tool may contact hidden wiring.

  • Page 42: Safety Instructions For Saws With Inner Pendulum Guard

    English Support large panels to minimize the risk of blade pinching and kickback. Large panels tend to sag under their own weight. Supports must be placed under the panel on both sides, near the line of cut and near the edge of the panel.

  • Page 43: Precautions On Using Metal Cutting Saw

    English PRECAUTIONS ON USING METAL CUTTING SAW Adjustments. Before cutting be sure depth and bevel adjustments are tight. Avoid cutting nails. Inspect for and remove all nails from work piece before cutting. When operating the saw, keep the cord away from the cutting area and position it so that it will not be caught on the workpiece during the cutting operation.
  • Page 44 10. Never use a tool which is defective or operating abnormally. If the tool appears to be operating unusually, making strange noises, or otherwise appears defective, stop using it immediately and arrange for repairs by a HiKOKI authorized service center.

  • Page 45: Caution On Lithium-Ion Battery

    English 21. Do not wipe plastic parts with solvent. Solvents such as gasoline, thinner benzine, carbon tetrachloride, and alcohol may damage and crack plastic parts. Do not wipe them with such solvents. Wipe plastic parts with a soft cloth lightly dampened with soapy water and dried thoroughly.
  • Page 46 English Do not use the battery in reverse polarity. Do not connect directly to an electrical outlets or car cigarette lighter sockets. Do not use the battery for a purpose other than those specifi ed. If the battery charging fails to complete even when a specifi ed recharging time has elapsed, immediately stop further recharging.

  • Page 47: Regarding Lithium-Ion Battery Transportation

    English REGARDING LITHIUM-ION BATTERY TRANSPORTATION When transporting a lithium-ion battery, please observe the following precautions. WARNING Notify the transporting company that a package contains a lithium-ion battery, inform the company of its power output and follow the instructions of the transportation company when arranging transport.

  • Page 48: Name Of Parts

    English NAME OF PARTS 1. POWER TOOL Silent mode indicator lamp Mode selector switch Lighting mode indicator lamp Switch lock Switch Cover Saw cover (B) Lighting mode switch Rubber cap Lock lever Dust cover Saw cover(A) Mark of saw cover (A) Bolt Base Wing nut...

  • Page 49: Specifications

    English SPECIFICATIONS POWER TOOL Model CD3605DA Voltage 36 V Power mode 3600 /min No-load speed Silent mode 2400 /min 90° Capacity Cutting depth 46 mm BSL36A18: Li-ion 36 V / 18 V Battery* (2.5 Ah / 5.0 Ah 10 cells) Weight 2.8 kg (BSL36A18 attached) * Existing batteries (BSL3660/3626/3620, BSL18xx and BSL14xx series) cannot be used with...

  • Page 50: Standard Accessories

    English ○ Rotation speed changeover function (Power mode / Silent mode) (Power mode / Silent mode switch function) Each press of the Mode Selector Switch Mode selector switch changes the operating mode. (Fig. 10) Silent mode indicator lamp Silent mode reduces maximum motor RPM enabling effi...

  • Page 51: Applications

    English APPLICATIONS Table 2 Blades Uses For cutting various types of soft steel materials such as steel pipe, steel Standard For cutting soft steel channels ("C" channels, "L" angles etc.) accessories materials* and aluminum sash. Cannot be used for cutting tempered steel materials.

  • Page 52: Charging

    English CHARGING Before using the power tool, charge the battery as follows. Battery Connect the charger’s power cord to the receptacle. When connecting the plug of the charger to a Charge indicator receptacle, the pilot lamp will blink in red (At 1- second lamp intervals).
  • Page 53 English Charge indicator lamp indication The indications of the charge indicator lamp will be as shown in Table 3, according to the condition of the charger or the rechargeable battery. Table 3 Indications of the charge indicator lamp Lights for 0.5 seconds. Does Before Blinks not light for 0.5 seconds.
  • Page 54 English Regarding the temperatures and charging time of the rechargeable battery The temperatures and charging time will become as shown in Table 4. Table 4 Charger UC18YSL3 Type of battery Li-ion Temperatures at which the 0 oC – 50 oC battery can be recharged Charging...

  • Page 55: Prior To Operation

    English How to make the batteries perform longer. Recharge the batteries before they become completely exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.
  • Page 56 English Thoroughly remove any sawdust which has accumulated on the spindle, bolt and washers. For mounting saw blade, the concave sides of both Saw Blade Washer (B) washers (A) and (B) must be fi tted to the saw blade Washer (A) sides.
  • Page 57 This metal cutting saw features an electric brake that functions when the switch is released. Before using the metal cutting saw, ensure that the electric brake functions properly. If it does not, bring the tool to a HiKOKI AUTHORIZED SERVICE CENTER. Prepare a wooden work bench (Fig. 17)

  • Page 58: Adjusting The Saw Prior To Use

    English ADJUSTING THE SAW PRIOR TO USE CAUTION Pull out battery before doing any adjusting. Adjusting the cutting depth WARNING Loosen If the cutting depth lever is loose, Tighten injury can result. Tighten it securely after adjustment. Cutting depth lever To adjust Cutting depth, loosen the Base Cutting depth lever and, while holding...
  • Page 59 English CAUTION ○ Pull out the battery after completing operation. ○ Do not look directly into the light from the LED light. Continuous and direct exposure to the light from the LED light can injure your eyes. ○ To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output.
  • Page 60 English NOTE ○ The mode will only change after a battery is installed and the switch is pulled once. ○ The current mode will be maintained even if the switch is on/off , or the battery is removed/ reinserted. Remaining battery indicator Remaining battery Remaining battery You can check the battery’s remaining capacity...
  • Page 61 English How to use the LED light By pressing the light section switch on the switch panel, the LED light mode changes as Table 6. It is indicated by green lamp. (Fig. 22) To prevent the battery power consumption, turn off the LED light frequently. Table 6 Lighting Continuously...
  • Page 62 English Attaching the guide Guide fastener wing bolt Insert the guide into the base, move it left and right and adjust the cutting position. Tighten the guide fastener wing bolt and fi x the guide. The Guide guide can be installed either from the left or the right side of the main body.

  • Page 63: Led Light Warning Signals

    English Place the base on the material, then align the Guide slit on the Base premarked line and the saw blade with the notch at the front of the base (Fig. 25). Fig. 25 <Top View> Ensure that the switch is turned to the ON position before the saw blade comes in contact with the lumber.

  • Page 64: How To Recharge Usb Device

    English Table 7 Protective Overheat Protection Overload Protection Continual Heavy Continual Heavy Function load Protection 1 load Protection 2 Tool Status Motor stopped Motor stopped Motor speed Motor stopped during operation during operation declined during during operation operation LED Lighting 0.5 second 0.1 second Depends on the type...
  • Page 65 English ○ It may not be possible to charge some USB devices, depending on the type of device. Select a charging method Depending on the charge method selected, either the battery is inserted into the charger or the power cord is plugged into an outlet. ○...

  • Page 66: Disposing Chips

    English DISPOSING CHIPS WARNING When disposing chips, make sure that the tool is switched off and that the battery is removed. CAUTION ○ When cutting steel materials, make sure Dust cover Wing nut to empty the waste material when the cuttings reach the mark.

  • Page 67: Maintenance And Inspection

    English MAINTENANCE AND INSPECTION WARNING Be sure to turn off the switch and pull out the battery before doing any inspection or maintenance. Inspecting the saw blade Since use of as dull saw blade will degrade effi ciency and cause possible motor malfunction, sharpen or replace the saw blade as soon as abrasion is noted.
  • Page 68 English Loosen the three screws with a Phillips head screwdriver and remove saw cover (B). (Fig. 34) Remove the saw blade according to the instructions listed under page 56 “Dismounting the saw blade”. Remove chips from the inside of the saw cover, spindle, washer and other areas. (Fig. 35) Reassemble in the reverse order, being careful of the facings for the washer, saw blade and other parts.
  • Page 69 In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...

  • Page 70: Troubleshooting

    English TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. Power tool Symptom Possible cause Remedy Tool doesn’t run No remaining battery power Charge the battery.
  • Page 71 The charger’s vents are blocked, Avoid blocking the vents. causing its internal components to overheat. The cooling fan is not running. Contact a HiKOKI Authorized Service Center for repairs. The USB power lamp The battery’s capacity has Replace the battery with one that has switched off...
  • Page 72 English Symptom Possible cause Remedy Charging of a USB The charger was plugged into an This is not a malfunction. device pauses midway. electrical socket while the USB The charger pauses USB device was being charged using charging for about 5 seconds the battery as the power source.

  • Page 73: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. BSL36..18 UC18YSL3 (14,4V – 18V) 329897 374254 374255 338917 944459 374352 962175 339187 375344 337528 375343...
  • Page 76 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号： C99734121 G 发行日期： 2019年1月 中国印刷...
