充电器
Charger

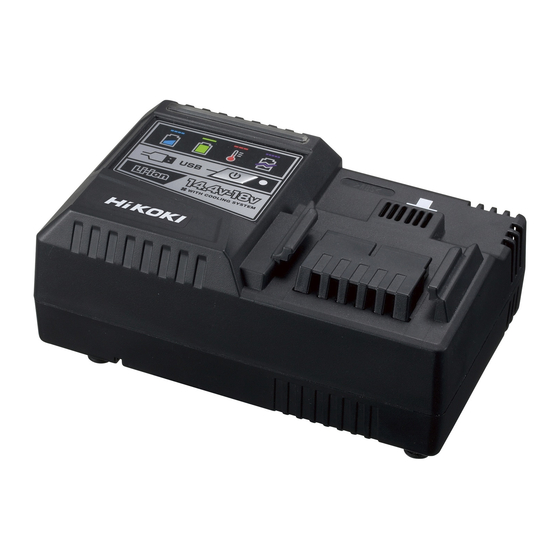

UC 18YSL3
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the UC 18YSL3 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for HIKOKI UC 18YSL3

  • Page 1 充电器 Charger UC 18YSL3 保留备用 Keep for future reference 使用说明书 Handling instructions...
  • Page 2 请勿在有易燃液体或气体存在的地方使用工具和充电器。 3. 本产品并非供身体、 感官、 心理能力较差或缺乏经验和知识的人员 (包括小孩) 使用,除非他们得到了对其安全负责的人员关于本产品使用的监督或指导。 应监督小孩,确保他们不玩弄本产品。 4. 收藏停用的工具和充电器。工具和充电器不用时,应收藏在干燥、较高或上 锁(小孩拿不到)的地方。请将工具和充电器收藏在温度低于 40℃的地方。 5. 请勿滥用电源线。切勿用电源线来携带充电器或猛拉电源线来将其从插座上 拔下。请使电源线远离热、油和尖锐的边缘。 6. 不使用充电器或正在维护和检查时,请将充电器的电源线从插座上拔下。 7. 为了避免危险,请仅使用指定的充电器。 8. 请仅使用正宗 HiKOKI 更换零件。 9. 请勿将电动工具和充电器用于使用说明书中指定的用途之外。 10. 为了避免人体受伤,请仅使用使用说明书或 HiKOKI 商品目录中推荐的配件 或附件。 11. 如果电源线损坏,必须由厂家或其维修代理或类似有资格的人员更换以防发 生危险。 请仅让授权服务中心进行修理。厂家对由未授权的人员修理或工具使用不当 引起的任何损坏或伤害不承担责任。 12. 为了确保电动工具和充电器的操作整体性, 请勿拆下装在上面的盖子或螺钉。 13. 请始终在铭牌上所示的电压下使用充电器。...
  • Page 3 中文 18. 请始终在室内充电。因为充电期间充电器和电池会有些发热,所以请在没有 阳光直射、湿度较低和通风良好的地方给电池充电。 19. 请将本使用说明书中的立体分解图仅用于授权维修。 有关充电器的注意事项 1. 请始终在 -10 至 40℃的环境温度下对电池进行充电。温度低于 -10℃将导致 危险的过充电。不得在高于 40℃的温度下对电池进行充电。 最适于充电的温度是 20 至 25℃。 2. 请勿连续使用充电器。 充电结束后,在下次充电之前请将充电器放置约 15 分钟。 3. 请勿让异物进入电池的连接器。 4. 切勿拆卸本电池或充电器。 5. 切勿使电池短路。使电池短路将会造成很大的电流和过热,从而烧坏电池。 6. 请勿将电池丢入火中。 电池受热将会爆炸。 7. 使用耗尽的电池会损坏充电器。 8. 充电后的电池寿命太短不够使用时,请尽快将本电池送往购买时的经销店。 请勿将用过的电池乱丢。 9. 请勿将异物插入充电器的通风口。 将金属物体或易燃物插入充电器的通风口会导致触电事故或损坏充电器。...
  • Page 4 型式 UC18YSL3 充电电压 14.4 V - 18 V 重量 0.6 kg 用途 对 HiKOKI 电池充电。 ○ BSL1415, BSL1415X, BSL1420, BSL1425, BSL1430C, BSL1430, BSL1440, BSL1450, BSL1460, BSL1815, BSL1815X, BSL1820, BSL1825, BSL1830C, BSL1830, BSL1840, BSL1850, BSL1860, BSL36A18, BSL36B18 充电 使用电动工具之前,按下述方法将电池进行 电池 充电。...
  • Page 5 中文 (1) 充电指示灯的指示状态 根据充电器或电池的情况,充电指示灯的显示如表 1 所示。 表 1 充电指示灯的指示状态 点亮 0.5 秒钟,不点亮 闪烁 插入电源 充电前 0.5 秒钟(熄灭 0.5 秒钟) ( 红 ) 点亮 0.5 秒钟,不点亮 闪烁 电池电量低于 50% 1 秒钟(熄灭 1 秒钟) ( 蓝 ) 点亮 1 秒钟,不点亮 闪烁 充电时 电池电量低于...
  • Page 6 中文 (3) 关于充电时间 各种电池所需的充电时间如表 3 所示。 表 3 20℃时的大致充电时间 ( 分钟 ) 锂离子电池 电池容量 电池电压 14.4 V 18 V BSL1415 BSL1815 1.5 Ah (4 节电池 ) 15 分钟 (5 节电池 ) 15 分钟 BSL1415X BSL1815X 2.0 Ah BSL1420 (4 节电池 ) 20 分钟 BSL1820 (5 节电池...
  • Page 7 中文 注意! ○ 如果电池长时间放置在阳光直接照射的地方或者刚刚使用完毕时,电池会变 热。如果此时对电池充电,充电器的指示灯会点亮 0.3 秒钟,然后熄灭 0.3 秒钟(熄灭 0.3 秒钟) 。 在此情况下,先让电池冷却下来,然后再充电。 ○ 充电器指示灯呈紫色闪动 ( 闪动间隔为 0.2 秒钟 ) 时,请检查充电器的电池 连接器内是否有异物并加以清除。若没有异物,则可能是电池或充电器发生 了故障,请将其送往当地授权服务中心。 ○ 因内置的微机需要约 3 秒钟才能确认正用 UC18YSL3 进行充电的电池已被 取出,因此请待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就 插入电池,则电池可能充电不正常。 USB 设备的充电方法 警告 ○ 使用之前请检查 USB 连接线缆是否有破损或损坏。 使用有破损或损坏的...
  • Page 8 USB 线 图 3 (3) 充电完成时 ○ 检查 USB 设备以检验充电状态。 ○ 从插座中拔下电源线。 ○ 用橡胶盖盖住 USB 端口。 维护和检查 1. 检查安装螺钉 请定期检查所有安装螺钉是否拧紧。若发现螺钉松弛,应立即拧紧,否则会 导致严重事故。 2. 清洁充电器 当充电器脏污时,请用柔软的干布或沾有肥皂水的布片擦拭。请勿使用会溶 化塑料的含氯溶剂、汽油或油漆稀释剂。 3. 收藏停用的充电器 充电器不用时,应收藏在干燥、较高或上锁(小孩拿不到)的地方。 4. 维修零部件一览表 注意! HiKOKI 牌电动工具的维修、改造和检查须由经 HiKOKI 公司授权的维修中心 进行。 当要求维修或其他保养服务时,若将此零部件一览表与电动工具一起呈交给 经 HiKOKI 公司授权的维修中心,将有助于维修或保养工作。 在操作和维修电动工具时,必须遵守贵国制定的安全的有关规则和标准。...
  • Page 9 中文 维修零部件一览表...
  • Page 10 中文 项目 零件名称 数量 号 外壳(A) 自攻螺丝(附法兰) D2×18(黑色) LED 开关 PCB 保险丝 PCB 总成 ( 欧洲、澳大利亚、亚洲 ) 过滤器 外壳(B) 自攻螺丝(附法兰) D3×18 橡胶(A) 10 铭牌 11 品牌标签 12 盖 14 风道 15 TP 自攻螺丝 D3×8 16 电线 17 USB 帽 18 USB PCB (B) 19 风扇...
  • Page 11: Table Of Contents

    Handling Instructions. 10. To avoid personal injury, use only the accessories or attachment recommended in these handling instructions or in the HiKOKI catalog. 11. If the supply cord is damaged, it must be replaced by the manufacture or its service agent or a similarly qualifi...
  • Page 12: Precautions For Charger

    English 13. Always use the charger at the voltage specifi ed on the nameplate. 14. Always charge the battery before use. 15. Never use a battery other than that specifi ed. Do not connect a usual dry cell, a battery other than that specifi ed or a car battery to the power tool. 16.
  • Page 13: Symbol

    UC18YSL3 Charging voltage 14.4 V – 18 V Weight 0.6 kg APPLICATION For charging the HiKOKI BATTERY. ○ BSL1415, BSL1415X, BSL1420, BSL1425, BSL1430C, BSL1430, BSL1440, BSL1450, BSL1460, BSL1815, BSL1815X, BSL1820, BSL1825, BSL1830C, BSL1830, BSL1840, BSL1850, BSL1860, BSL36A18, BSL36B18 CHARGING Battery Before using the power tool, charge the battery as follows.
  • Page 14 English Table 1 Indications of the charge indicator lamp Lights for 0.5 seconds. Does not Before Blinks light for 0.5 seconds. Plugged into power charging (RED) (off for 0.5 seconds) source Lights for 0.5 seconds. Does not Blinks light for 1 second. Battery capacity at less (BLUE) (off...
  • Page 15 English Regarding recharging time Table 3 shows the recharging time required according to the type of battery. Table 3 Recharging time (approx. min.) at 20°C Li-ion BATTERY Battery Capacity Battery Voltage 14.4 V 18 V BSL1415 BSL1815 1.5 Ah (4 cells) 15 min.
  • Page 16: How To Recharge Usb Device

    English CAUTION ○ If the battery is charged while it is heated because it has been left for a long time in a location subject to direct sunlight or because the battery has just been used, the charge indicator lamp of the charger lights for 0.3 second, does not light for 0.3 seconds (off...
  • Page 17: Maintenance And Inspection

    Repair, modifi cation and inspection of HiKOKI Power Tools must be carried out by a HiKOKI Authorized Service Center. This Parts List will be helpful if presented with the tool to the HiKOKI Authorized Service Center when requesting repair or other maintenance.
  • Page 18: Service Parts List

    English SERVICE PARTS LIST...
  • Page 19 English Item Part Name Q’TY CASE (A) TAPPING SCREW (W/FLANGE) D2X8 (BLACK) LED-SWITCH PCB FUSE PCB ASS'Y (EUROPE,AUS,ASIA) FILTER CASE (B) TAPPING SCREW (W/FLANGE) D3X18 RUBBER (A) 10 NAME PLATE 11 BRAND LABEL 12 COVER 14 AIR DUCT 15 TP TAPPING SCREW D3X8 16 CORD 17 USB CAP 18 USB PCB (B)
  • Page 20 服务中心 工机商业(中国)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号:C99712522 G 发行日期:2018年6月 中国印刷...
