Textron Klauke mini+ EKM 60UNV-L Instruction Manual

Textron Klauke mini+ EKM 60UNV-L Instruction Manual

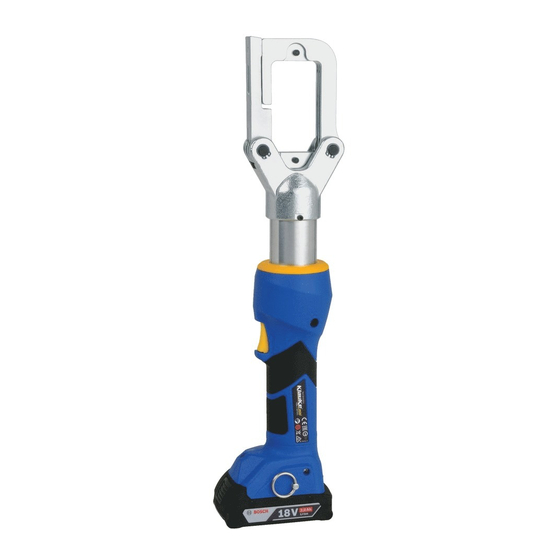

Battery operated electro-hydraulic tool
Table of Contents
  • Deutsch

    • Table of Contents
    • 1 Einleitung

    • 2 Garantie

    • 3 Beschreibung des Elektrohydraulischen Werkzeuges

      • Beschreibung der Komponenten
      • Kurzbeschreibung der Wesentlichen Leistungsmerkmale des Werkzeuges
      • Beschreibung der Werkzeugindikation
    • 4 Hinweise zum Bestimmungsgemässen Gebrauch

      • Bedienung des Werkzeuges
      • Verwendung von Presseinsätzen
      • Verwendung der Schneideinsätze
      • Verwendung des Stanzadapters
      • Erläuterung des Anwendungsbereiches
      • Verarbeitungshinweise
      • Wartungshinweise
    • 5 Verhalten bei Störungen am Werkzeug

    • 6 Technische Daten

    • 7 Außerbetriebnahme/Entsorgung

  • Français

    • 1 Introduction

    • 2 Garantie

    • 3 Description des Outils Électro-Hydrauliques

      • Description des Composants
      • Brève Description des Principales Caractéristiques de L'appareil
    • 4 Instructions D'utilisation Conforme À la Destination de L'appareil

      • Utilisation de L'appareil
      • Utilisation des Matrices de Sertissage
      • Utilisation des Embouts de Sectionnement
      • Utilisation de L'adaptateur À Poinçon
      • Champ D'application
      • Conseils D'utilisation
      • Conseils D'entretien
    • 6 Caractéristiques Techniques

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 40

Quick Links

System
Verbindungen mit
Power
The
Serialnummer
HE.14039_C © 02/2011 R&D-2
Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid
Telefon ++49 +2191-907-0 • Telefax ++49 +2191-907-141 • www.klauke.com
of Partnership
D
Bedienungsanleitung
GB
Instruction Manual
F
Mode d'emploi
NL
Handleiding
P
Manual de instruções
TR
Kullanım kılavuzu
EKM 60UNV-L
