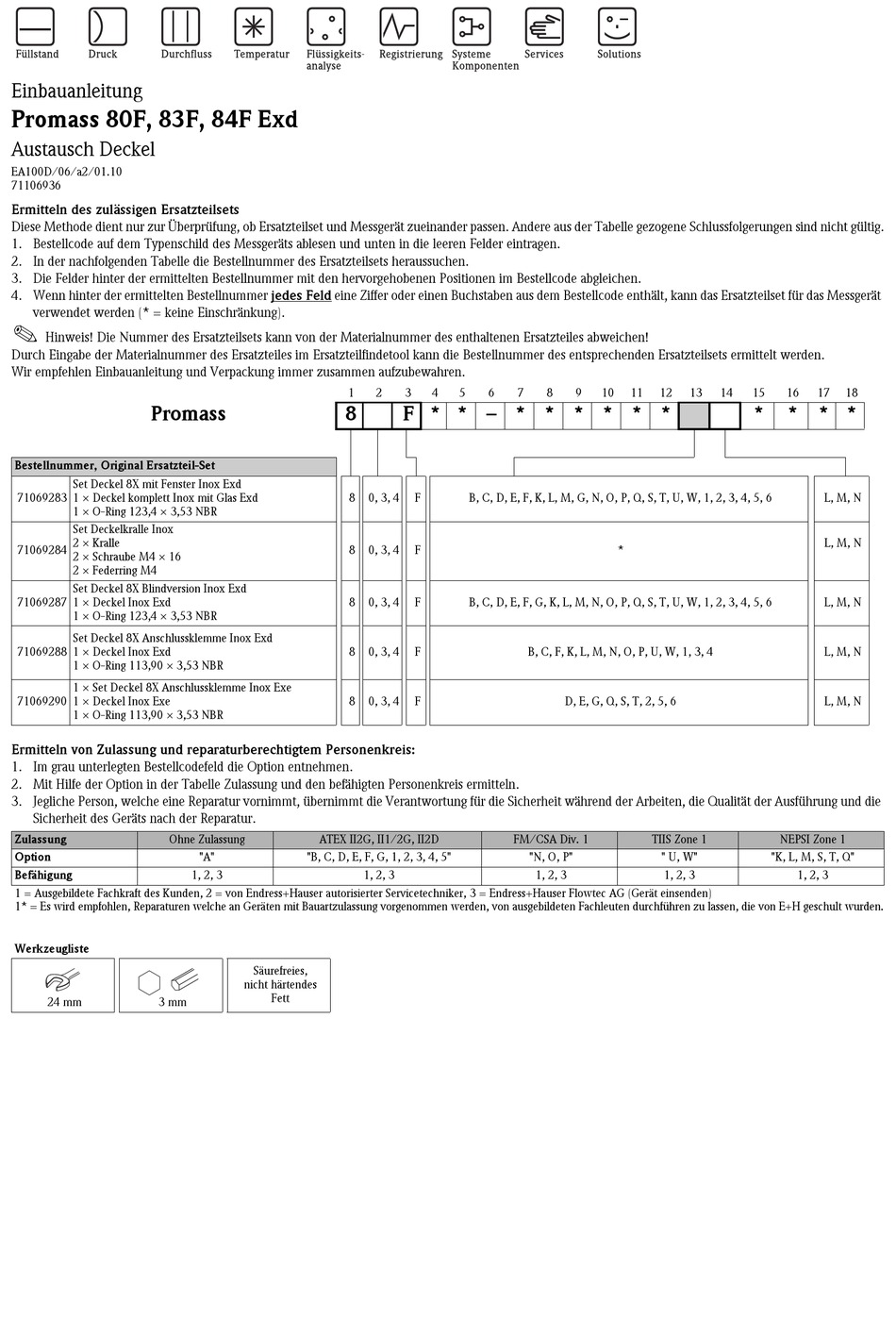

Endress+Hauser Promass 80F Installation Instructions page 3

Einbauanleitung
Promass 80F, 83F, 84F Exd
Austausch Deckel
EA100D/06/a2/01.10
71106936
Ermitteln des zulässigen Ersatzteilsets
Diese Methode dient nur zur Überprüfung, ob Ersatzteilset und Messgerät zueinander passen. Andere aus der Tabelle gezogene Schlussfolgerungen sind nicht gültig.
1. Bestellcode auf dem Typenschild des Messgeräts ablesen und unten in die leeren Felder eintragen.
2. In der nachfolgenden Tabelle die Bestellnummer des Ersatzteilsets heraussuchen.
3. Die Felder hinter der ermittelten Bestellnummer mit den hervorgehobenen Positionen im Bestellcode abgleichen.
4. Wenn hinter der ermittelten Bestellnummer jedes Feld eine Ziffer oder einen Buchstaben aus dem Bestellcode enthält, kann das Ersatzteilset für das Messgerät
verwendet werden (* = keine Einschränkung).
!
Hinweis! Die Nummer des Ersatzteilsets kann von der Materialnummer des enthaltenen Ersatzteiles abweichen!
Durch Eingabe der Materialnummer des Ersatzteiles im Ersatzteilfindetool kann die Bestellnummer des entsprechenden Ersatzteilsets ermittelt werden.
Wir empfehlen Einbauanleitung und Verpackung immer zusammen aufzubewahren.
Promass
Bestellnummer, Original Ersatzteil-Set
Set Deckel 8X mit Fenster Inox Exd
71069283 1 × Deckel komplett Inox mit Glas Exd
1 × O-Ring 123,4 × 3,53 NBR
Set Deckelkralle Inox
2 × Kralle
71069284
2 × Schraube M4 × 16
2 × Federring M4
Set Deckel 8X Blindversion Inox Exd
71069287 1 × Deckel Inox Exd
1 × O-Ring 123,4 × 3,53 NBR
Set Deckel 8X Anschlussklemme Inox Exd
71069288 1 × Deckel Inox Exd
1 × O-Ring 113,90 × 3,53 NBR
1 × Set Deckel 8X Anschlussklemme Inox Exe
71069290 1 × Deckel Inox Exe
1 × O-Ring 113,90 × 3,53 NBR
Ermitteln von Zulassung und reparaturberechtigtem Personenkreis:
1. Im grau unterlegten Bestellcodefeld die Option entnehmen.
2. Mit Hilfe der Option in der Tabelle Zulassung und den befähigten Personenkreis ermitteln.
3. Jegliche Person, welche eine Reparatur vornimmt, übernimmt die Verantwortung für die Sicherheit während der Arbeiten, die Qualität der Ausführung und die
Sicherheit des Geräts nach der Reparatur.
Zulassung Ohne Zulassung
Option
Befähigung
1 = Ausgebildete Fachkraft des Kunden, 2 = von Endress+Hauser autorisierter Servicetechniker, 3 = Endress+Hauser Flowtec AG (Gerät einsenden)
1* = Es wird empfohlen, Reparaturen welche an Geräten mit Bauartzulassung vorgenommen werden, von ausgebildeten Fachleuten durchführen zu lassen, die von E+H geschult wurden.
Werkzeugliste
24 mm 3 mm
1
8
8
8
8
8
8
ATEX II2G, II1/2G, II2D
"A" "B, C, D, E, F, G, 1, 2, 3, 4, 5"
1, 2, 3
Säurefreies,
nicht härtendes
Fett
2 3 4 5 6 7
F * * – * * * * * *
0, 3, 4 F B, C, D, E, F, K, L, M, G, N, O, P, Q, S, T, U, W, 1, 2, 3, 4, 5, 6
0, 3, 4 F
0, 3, 4 F B, C, D, E, F, G, K, L, M, N, O, P, Q, S, T, U, W, 1, 2, 3, 4, 5, 6
0, 3, 4 F B, C, F, K, L, M, N, O, P, U, W, 1, 3, 4
0, 3, 4 F
FM/CSA Div. 1
"N, O, P"
1, 2, 3
8 9 10 11 12 13
*
D, E, G, Q, S, T, 2, 5, 6
TIIS Zone 1
" U, W"
1, 2, 3 1, 2, 3
14 15 16 17 18
* * * *
L, M, N
L, M, N
L, M, N
L, M, N
L, M, N
NEPSI Zone 1
"K, L, M, S, T, Q"
1, 2, 3
