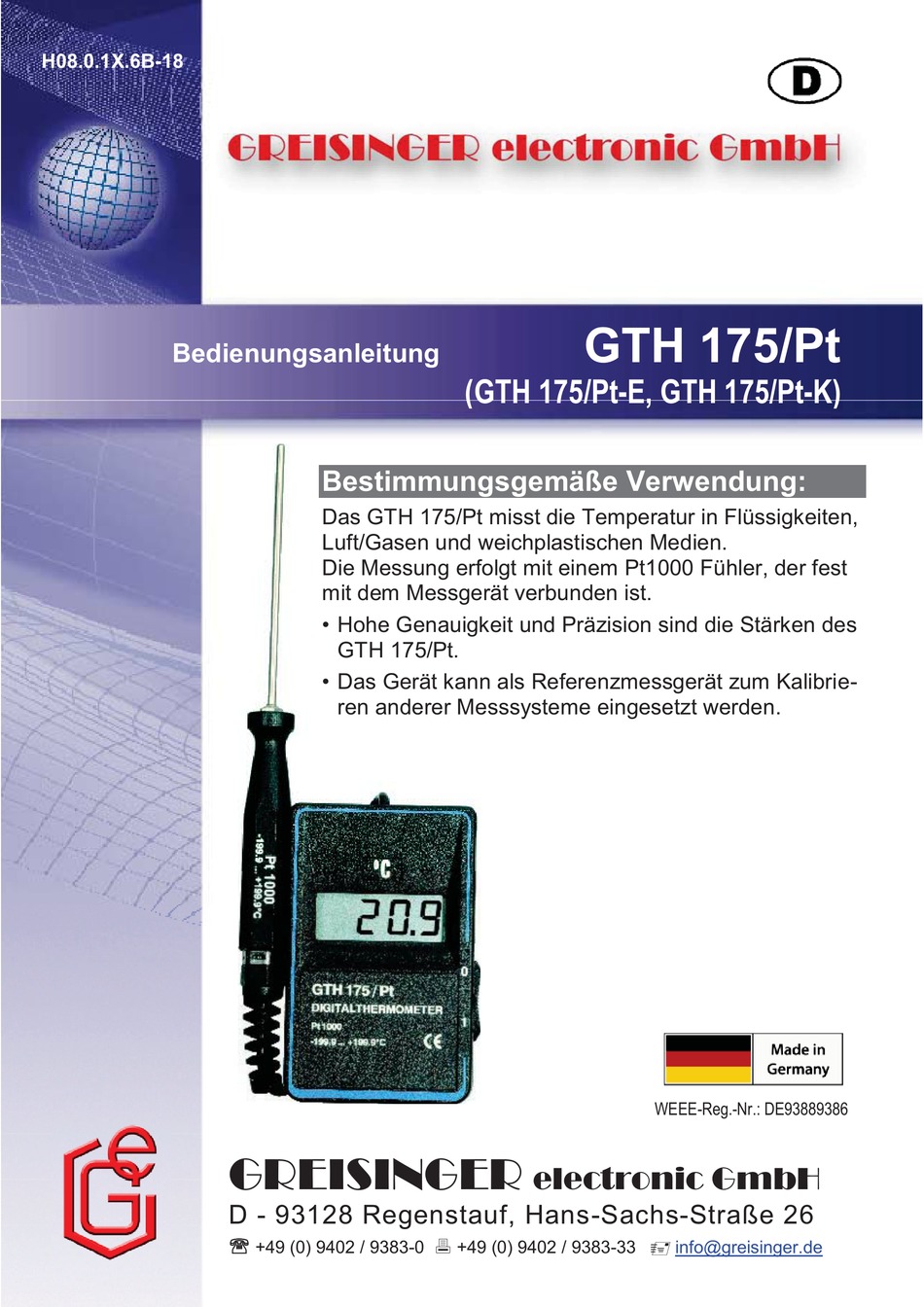

H08.0.1X.6B-18
Bedienungsanleitung
Bestimmungsgemäße Verwendung:

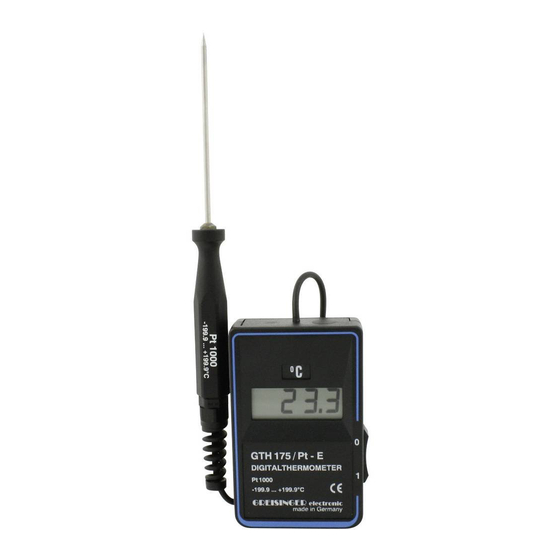

Das GTH 175/Pt misst die Temperatur in Flüssigkeiten,
Luft/Gasen und weichplastischen Medien.
Die Messung erfolgt mit einem Pt1000 Fühler, der fest
mit dem Messgerät verbunden ist.
• Hohe Genauigkeit und Präzision sind die Stärken des
GTH 175/Pt.
• Das Gerät kann als Referenzmessgerät zum Kalibrie-
ren anderer Messsysteme eingesetzt werden.
D - 93128 Regenstauf, Hans-Sachs-Straße 26
+49 (0) 9402 / 9383-0
GTH 175/Pt
(GTH 175/Pt-E, GTH 175/Pt-K)
+49 (0) 9402 / 9383-33
WEEE-Reg.-Nr.: DE93889386
|
info@greisinger.de
Advertisement
Table of Contents
Related Manuals for GREISINGER GTH 175/Pt Series
Summary of Contents for GREISINGER GTH 175/Pt Series
- Page 1 • Hohe Genauigkeit und Präzision sind die Stärken des GTH 175/Pt. • Das Gerät kann als Referenzmessgerät zum Kalibrie- ren anderer Messsysteme eingesetzt werden. WEEE-Reg.-Nr.: DE93889386 D - 93128 Regenstauf, Hans-Sachs-Straße 26 +49 (0) 9402 / 9383-0 +49 (0) 9402 / 9383-33 info@greisinger.de...
-
Page 2: Allgemeiner Hinweis
H08.0.1X.6B-18 Allgemeiner Hinweis Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Be- dienung des Gerätes vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Do- kument griffbereit auf, um im Zweifelsfalle nachschlagen zu können. Entsorgung Geben Sie leere Batterien an den dafür vorgesehenen Sammelstellen ab. Das Gerät darf nicht über die Restmülltonne entsorgt werden. -
Page 3: Betriebs- Und Wartungshinweise
H08.0.1X.6B-18 Betriebs- und Wartungshinweise Bei Lagerung des Gerätes über 50°C die Batterie entnehmen. Gerät und Fühler müssen pfleglich behandelt und gemäß den technischen Da- ten eingesetzt werden (nicht werfen, aufschlagen, etc.). Fühler und Messgerät sind vor Verschmutzung zu schützen. Nicht am Kabel des Fühlers ziehen! Tipp: Wird das Gerät längere Zeit nicht benutzt, Batterie entnehmen! Bedienung Anzeige- und Bedienelemente... -
Page 4: Technische Daten
H08.0.1X.6B-18 Technische Daten Messbereich: -199.9 ... +199.9 °C Genauigkeit: ± 0.1 % vom Messwert ± 2 Digit (bei Nenntemperatur) (im Bereich –70.0 ... +199.9 °C - darunter siehe Korrekturtabelle unten) Fühler: Pt1000, potentialfrei in V4A-Rohr 3mm, ca. 100mm lang, temperaturbeständig bis 200 C Fühler fest mit Gerät verbunden GTH175/Pt Tauchfühler: großer Kunststoffgriff ca. -
Page 5: Intended Use
• High accuracy and precision are the strengths of the GTH 175/Pt. • The device can be used as a reference measuring instrument for the calibration of other measuring systems. WEEE-Reg.-Nr.: DE93889386 D - 93128 Regenstauf, Hans-Sachs-Straße 26 +49 (0) 9402 / 9383-0 +49 (0) 9402 / 9383-33 info@greisinger.de... -
Page 6: Disposal Notice
H08.0.1X.6C-18 General Read through this document attentively and make yourself familiar to the of the device before you use it. Keep this document in a ready-to-hand way in order to be able to look up in the case of doubt Disposal Notice Dispense exhausted batteries at destined gathering places. -
Page 7: Operating And Maintenance Advice
H08.0.1X.6C-18 Operating and Maintenance Advice The battery has to be removed, when storing device above 50°C. Treat device and probes carefully. Use only in accordance with above specifica- tion. (do not throw, hit against etc.). Protect from soiling, especially in the area of the gas inlet at the front plate. Du not pull at the probe cable! Tip: We recommend to take out battery if device will not be operated for some time! -
Page 8: Specification
H08.0.1X.6C-18 Specification Measuring range: -199.9 ... +199.9 °C Accuracy: ± 0.1 % of meas. value ± 2 digit (at nom. temperature) (at range –70.0 ... +199.9 °C – at lower values refer to correction table below) Sensor: Pt1000, electrically insulated and mounted in stainless steel tube of 3 mm dia and approx.
