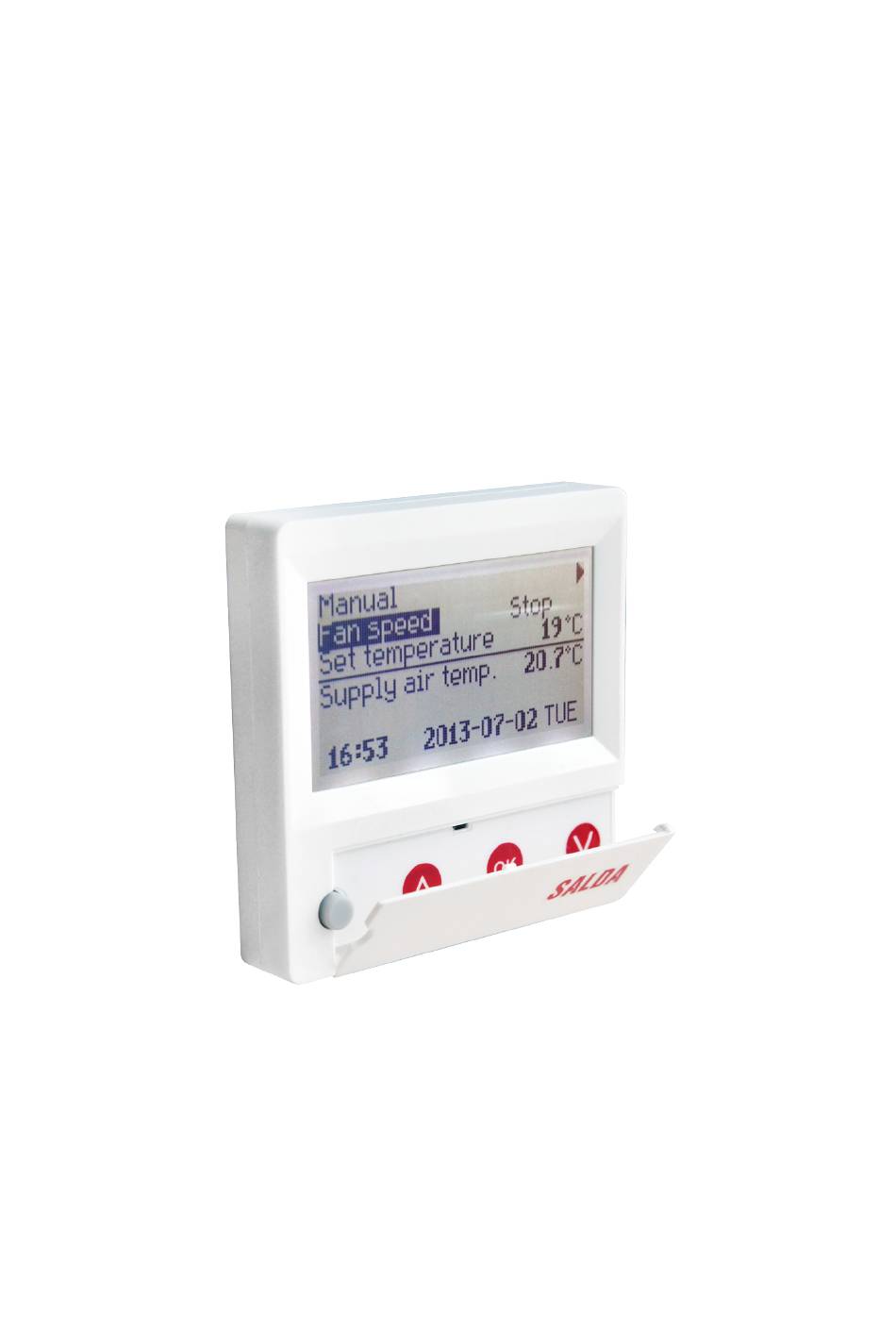

Control panel with the liquid crystal display
Source: salda.lt/en, vetter-lufttechnik.de
Advertisement
Available languages
Available languages
Quick Links
CONTROL PANEL WITH THE LIQUID CRYSTAL DISPLAY
STEUERUNGSPULT MIT LCD-BILDSCHIRM
BOÎTIER DE COMMANDE AVEC ÉCRAN À CRISTAUX
LIQUIDES PANNELLO DI CONTROLLO CON DISPLAY A
CRISTALLI LIQUIDI
Service manual
Service Anleitung
Manuel de service
Manuale di servizio
MC-HRS
[ en ]
[ de ]
[ fr ]
[ it ]
Advertisement
Related Manuals for Salda MC-HRS
Summary of Contents for Salda MC-HRS
- Page 1 CONTROL PANEL WITH THE LIQUID CRYSTAL DISPLAY STEUERUNGSPULT MIT LCD-BILDSCHIRM BOÎTIER DE COMMANDE AVEC ÉCRAN À CRISTAUX LIQUIDES PANNELLO DI CONTROLLO CON DISPLAY A CRISTALLI LIQUIDI MC-HRS [ en ] Service manual [ de ] Service Anleitung [ fr ]...
- Page 2 “Menu” → “Advanced” → “Service” additional settings from the controlled recuperator, enter the password 4444. “Menu configuration” – - configuration of the main menu. (Only from V2.3 controller version and descrip- tion under paragraph 17.1 the selected value -”VerX.3“) 1.1. “OFF permission“...
- Page 3 8.2. “Night T” - {0-15}°C minimum outdoor air temperature 8.3. “Room T” - {10-30}°C indoor air temperature “Wheat” - temperature settings of the water heater. 9.1. “W_crit” – {„Watter stop“+5, 20}°C The limit from which the temperature of the return water is forced to be increased.
- Page 4 Off – (Remote Control) No control panel, the unit is on This setting is not applicable if the unit is controlled via ModBus interface 14.2. “F Timer” - {On, Off} On – ( Filters timer ) filter contamination timer on. Item „Filters“ appears on the main menu of the user.
- Page 5 17.5 “St/Sp time” - External timer delay time for unit‘s switch to another mode. 18. “CONF2” - (for controllers with V2.4.1. and higher) 18.1. “Old RC compatib” - {*On“, „Off“} – compatibility with older remote controllers. „On“ – the controller works with UNI, PRO, TPC and FLEX remote controllers but doesn‘t support extended ModBus address list.
- Page 6 « Menu » → « Extra » → « Service » réglages complémentaires à partir de la centrale de traitement d’air avec récupération de chaleur commandée, saisir le mot de passe 4444. «Configuration du menu» - - configuration du menu principal. (Uniquement à partir de la version des moteurs V2.3 et «...
- Page 7 «NightCtrl» - réglages de conditionnement de nuit. La fonction déclenche lorsque le seuil de « Day T» est dépassé (dispositif en marche) ou la température extérieure baisse au dessous de « Night T» (dis- positif arrêté) et la température du local baisse au dessous de «Room T» ; 8.1.
- Page 8 13.2. «EAF» - {Percent, Pressure, SAF + Pressure} réglage des affichages du moteur de l’air repris %, Pa, SAF+Percent – la variation du moteur d’extraction peut changer uniquement à la valeur réglée du soufflage. 13.3. «CO2» - {On/Off} – sonde CO2 de l’air repris, réglage par défaut (Off) ; 13.4.
- Page 9 17. «CONF1 EAF» - (Uniquement à partir de la version de régulateurs V2.3) 17.1. «CONF1» - {„Ver X.2“, “Ver X.3“} «Ver X.3» - fonctions « DIBT » et « Passive house » connectées. possibilité de sélectionner le mode de fonctionnement de la centrale « Protection des bâtiments », pas de sélection de vitesses «...
- Page 10 Commande du système en fonction des convertisseurs de pression de l’air soufflé et repris 1. Raccordez le fil du signal de commande du convertisseur de pression de l’air soufflé 0-10V à l’entrée analogique du panneau de commande FAN, et le fil du signal de commande du convertisseur de pression de l’air repris 0-10V à...
