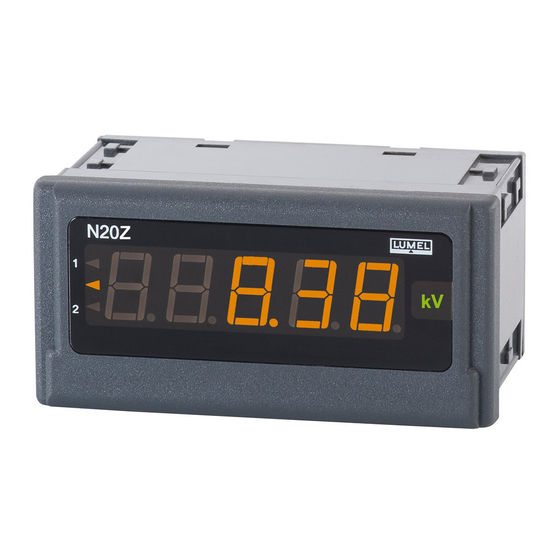

Digital panel meter
Hide thumbs Also See for N20Z:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual
CYFROWY MIERNIK TABLICOWY
DIGITAL PANEL METER
N20Z, N20Z
PLUS
INSTRUKCJA OBSŁUGI SZYBKI START
PL
USER'S MANUAL QUICK START
EN
Zeskanuj mnie
Zeskanuj kod
Scan the code
Pełna wersja instrukcji dostępna na
Full version of user's manual available at
www.lumel.com.pl

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the N20Z and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Lumel N20Z

Summary of Contents for Lumel N20Z

  • Page 1 CYFROWY MIERNIK TABLICOWY DIGITAL PANEL METER N20Z, N20Z PLUS INSTRUKCJA OBSŁUGI SZYBKI START USER’S MANUAL QUICK START Zeskanuj mnie Zeskanuj kod Scan the code Pełna wersja instrukcji dostępna na Full version of user’s manual available at www.lumel.com.pl...
  • Page 2 1. WYMAGANIA PODSTAWOWE, BEZPIECZEÑSTWO U¯YTKOWANIA W zakresie bezpieczeństwa użytkowania miernik odpowiada wymaganiom normy PN-EN 61010-1. Uwagi dotyczące bezpieczeństwa: · montażu i instalacji połączeń elektrycznych powinna dokonać osoba z uprawnieniami do montażu urządzeń elektrycznych, · przed włączeniem miernika należy sprawdzić poprawność połączeń, ·...
  • Page 3 Rys. 1. Mocowanie miernika N20Z i N20ZPLUS Rys. 2. Gabaryty miernika N20Z i N20ZPLUS 2.1. Schematy pod³¹czeñ zewnêtrznych Patrz rys.3-6, str. 22.
  • Page 4 Do czasu uzyskania wymaganej liczby poprawnych pomiarów (zgodnie z tablicą 1 - patrz pełna instrukcja obsługi odpowiednio N20Z lub N20ZPLUS - dostępna na www.lumel.com.pl) wyświetlana jest wartość chwilowa z 1 pomiaru sygnalizowana przez podświetlany wskaźnik wartości chwi- lowej.

  • Page 5: Konfiguracja Miernika

    Do konfiguracji miernika N20Z i N20ZPLUS jest przeznaczone darmowe oprogramowanie eCon (dostępne na stronie producenta: www.lumel.com.pl). Dotyczy N20Z: Miernik należy połączyć z komputerem PC poprzez programator PD14. Korzystając z panelu Komunikacja należy skonfi- gurować połączenie (dla miernika N20 wybieramy adres 1 prędkość...
  • Page 6 1..247; tryby 8N2, 8E1, 8O1, 8N1; prędkość 4.8, 9.6, 19.2, 38.4, 57.6, 115.2 kbit/s Znamionowe warunki użytkowania: - napiecie zasilania: dla N20Z: 85...253 V a.c. (45...65 Hz) or d.c. 20...40 V a.c. (45...65 Hz) or d.c. dla N20ZPLUS: 85...253 V a.c./ d.c. 20...40 V a.c. / 20...60 V d.c.
  • Page 7 – maksymalne napięcie pracy względem ziemi: – dla obwodu zasilania: 300 V – dla wejścia pomiarowego: dla N20Z: 600 V - kat. II (300 V - kat. III) dla N20ZPLUS: 480 V – dla wejścia do programowania: 50 V (dotyczy N20Z) –...
  • Page 8 Kod podświetlanej jednostki Tablica 2 Jednostka Jednostka brak jednostki C F  k  m km/h na zamówienie - po uzgodnieniu z producentem...
  • Page 9 PRZYKŁADY ZAMÓWIENIA: Przykład 1 kod N20Z 3101000 - oznacza miernik N20 z wejściem napięciowym w zakresie 400 V, zasilanie 85... 253 V a.c., bez dodatkowych wymagań. Jednostka „V” Przykład 2 kod N20Z 3204990 + opis Parametr Zakres/Wartość Kolor wyświetlania wartości mierzonej górnej czerwony Kolor wyświetlania wartości mierzonej środkowej...
  • Page 10 SPoSób kodoWaNia i ZamaWiaNia mierNika N20ZPLUS: Tablica 3 N20ZPLUS X X XX XX Wejście: 100 V 250 V 400 V częstotliwość 20...500 Hz Napięcie zasilania: 85...253 V a.c./d.c. 20..40 V a.c./20..60 V d.c. Jednostka: numer kodu jednostki wg tab. 2 Wykonanie: standardowe specjalne*...

  • Page 11: Basic Requirements, Operational Safety

    1. BASIC REQUIREMENTS, OPERATIONAL SAFETY In the safety service scope, the meter meets the requirements of the EN 61010-1 standard. Observations concerning the operational safety: · All operations concerning transport, installation, and commissioning as well as maintenance, must be carried out by qualified, skilled personnel, and national regulations for the prevention of accidents must be observed.

  • Page 12: Installation

    After the insertion into the hole, fix the meter by means of clamps (fig. 1). Fig. 1. N20Z and N20ZPLUS meter fixing. Fig. 2. N20Z and N20ZPLUS meter overall dimensions 2.1. Connection Diagrams See fig. 3-6, page 22.

  • Page 13: Display Description

    Till the time to obtain the required number of correct measurements (acc. to the table 1- see full version of service manual at www.lumel. com.pl), the actual value from the measurement 1 is displayed, signa- led by the highlighted index of the actual value.

  • Page 14: Meter Configuration

    The free eCon software (available at www.lumel.com.pl) is destined for the N20 and N20PLUS meter configuration. Only for N20Z: One must connect the meter to the PC computer through the PD14 programmer and after choosing the menu Options-> Connec- tion configuration, configure the connection (we choose for the N20Z me-...
  • Page 15 100 ms Rated operating conditions: - supply voltage: for N20Z : 85...253 V a.c. (45...65 Hz) or d.c. 20...40 V a.c. (45...65 Hz) or d.c. for N20ZPLUS : 85...253 V a.c./ d.c. 20...40 V a.c. / 20...60 V d.c.
  • Page 16 – maximal phase-to-earth working voltage: – for supply circuit: 300 V – for measuring input: for N20Z: 600 V - cat. II (300 V -cat. III) for N20ZPLUS: 480 V – for input destined for programming (for N20Z): 50 V –...

  • Page 17: Ordering Codes

    5. ORDERING CODES orderiNg CodeS for N20Z: Table 1 N20Z X X XX input: 100 V 250 V 400 V frequency 20...500 Hz Supply: 85... 253 V a.c. (45...65 Hz) or d.c. 20... 40 V a.c. (45...65 Hz) or d.c.
  • Page 18 Code of the highlighted unit Table 2 Code Unit Code Unit without unit C F  k  rev. m km/h on order - After agreeing with the manufacturer...

  • Page 19: Ordering Examples

    – standard execution, – without an extra quality inspection certificate, Example 2: The code: N20Z - 3 2 04 99 8 (+ description) means: N20Z – panel digital meter, – with a 400 V a.c. input, – supply voltage: 20... 40 a.c. (45... 65 Hz) or d.c., –...
  • Page 20 Overflow of lower measurement - 19999 Individual characteristic switched on Parameter a of individual characteristic 10.0 Parameter b of individual characteristic Operation kind of alarm output 1 Upper value of alarm 1 switching - Aon 40.00 Lower value of alarm 1 switching - Aoff 0.00 Delay of the alarm 1 switching time 0 second...
  • Page 21 orderiNg CodeS for N20ZPLUS: Table 4 N20ZPLUS X X XX input: 100 V 250 V 400 V frequency 20...500 Hz Supply: 85... 253 V a.c. / d.c. 20... 40 V a.c./ 20..60 d.c. Unit: unit code number acc. to table 2 Version: standard custom-made*...
  • Page 22 SCHEmATy PODłąCZEń ELECTRiCAL CONNECTiONS N20Z Rys. 3. Połączenia elektryczne miernika N20Z z pomiarem napięcia i częstotliwości Fig.3. Electrical connections of the N20Z meter with voltage and frequency measurement Rys. 4. Połączenia elektryczne miernika N20Z z pomiarem prądu Fig. 4. Electrical connections of N20 meter with current measurement...
  • Page 23 100V, 250V, 400V supply 9 10 11 12 13 14 15 16 L2/N Rys. 4. Połączenia elektryczne miernika N20Z z pomiarem napięcia i częstotliwości PLUS Rys. 5. Połączenia elektryczne miernika N20ZPLUS z pomiarem napięcia i częstotliwości AL2 AL1 GND...
  • Page 24 LUMEL S.A. ul. Sulechowska 1, 65-022 Zielona Góra, Poland tel.: +48 68 45 75 100, fax +48 68 45 75 508 www.lumel.com.pl Informacja techniczna: tel.: (68) 45 75 306, 45 75 180, 45 75 260 e-mail: sprzedaz@lumel.com.pl Realizacja zamówień: tel.: (68) 45 75 207, 45 75 209, 45 75 218, 45 75 341 fax.: (68) 32 55 650...
