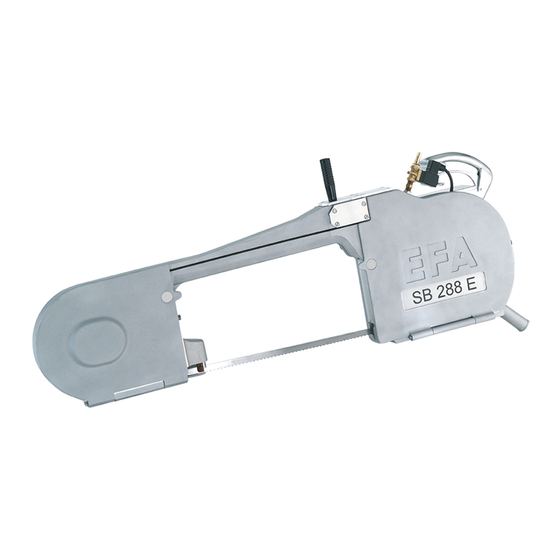

EFA SB 288 E Operating Instructions Manual

Splitting saw
Hide thumbs Also See for SB 288 E:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Betriebsanleitung/ Operating instructions
Wartungsanleitung/ Maintenance instructions
Ersatzteilliste/ Sparepart list
EFA SB 288 E
Halbierungssäge
Splitting Saw
Diese Anleitung unbedingt dem Bedienpersonal aushändigen!
Please forward these operating instructions to your operating
Schmid & Wezel
D 75433 Maulbronn
Wichtige Informationen:
Important Informations:
personell!
Ausführung/ Execution
03.2008

Advertisement

Chapters

Table of Contents
loading

Related Manuals for EFA SB 288 E

Summary of Contents for EFA SB 288 E

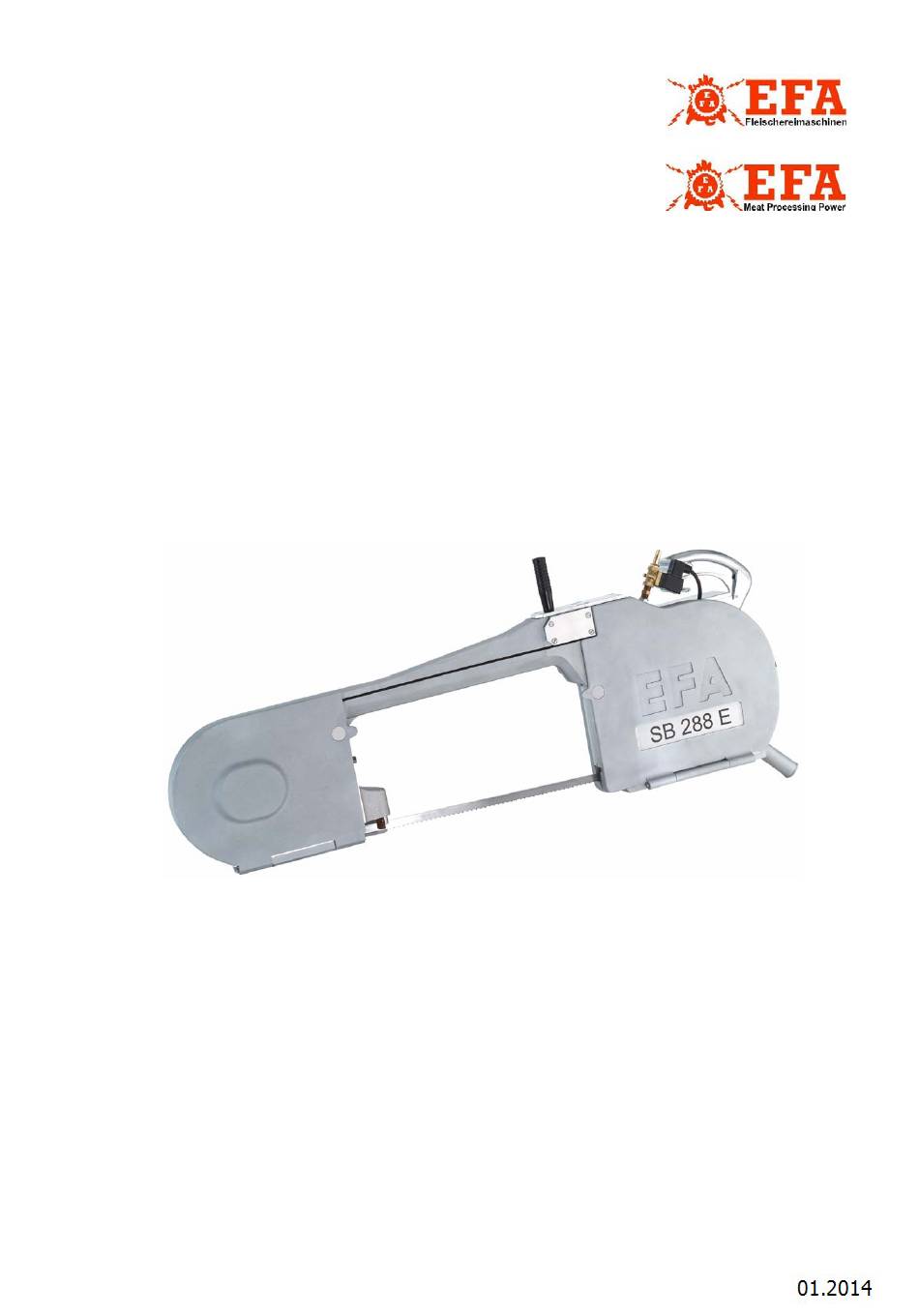

  • Page 1 Betriebsanleitung/ Operating instructions Wartungsanleitung/ Maintenance instructions Ersatzteilliste/ Sparepart list EFA SB 288 E Halbierungssäge Splitting Saw Wichtige Informationen: Diese Anleitung unbedingt dem Bedienpersonal aushändigen! Important Informations: Please forward these operating instructions to your operating personell! Schmid & Wezel Ausführung/ Execution 03.2008...

  • Page 2: Table Of Contents

    A.2 Maschinen-Komponenten / Machine Components ................14 A.3 Schaltpläne / Circuit Diagrams ....................15 A.4 Zubehörliste EFA SB 288 E / List of accesories EFA SB 288 E............17 A.5 Ersatzteiliste EFA 288 E / Sparepart list EFA 288 E ..............18 B. Konformitätserklärung ......................27 Schmid &...

  • Page 3: Verwendung, Lieferumfang, Zubehör

    Bedienpersonal ausreichende Kenntnisse zum 1.2 Bestimmungsgemäße Arbeiten mit dem Bandsägen hat. Verwendung Einweisung durch unser Fachpersonal. Installations-, Wartungs-, und Reparaturarbei- 1.2.1 Einsatzgebiete EFA SB 288 E ten dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Hochleistungsbandsäge für Schweine und Schmid & Wezel Seite/ Page Ausführung/ Execution...

  • Page 4: Verhalten Am Arbeitsplatz

    Sicherheitsbestimmungen. derer Arbeitsplatz hineinragen, da sonst auf Grund der Bewegungen mit der Rippensäge Verletzungs- Die Maschine EFA SB 288 E ist aus Sicherheits- gefahren entstehen könnten. gründen mit 2 Handgriffen zu bedienen. Die Beleuchtung des Arbeitsplatzes muss min. 500 Lux entsprechen.

  • Page 5: Schalterbetätigung

    Sicherheitsvorrichtungen ( Deckelsicherung) sen sein (Einschaltsicherung). an den Maschinen sind aus Gründen der Die Maschinen EFA SB 288 E ist mit einem Schaltergriff Betriebssicherheit nicht gestattet und entbinden und einem Führungsgriff gebaut. Siehe dazu den Hersteller von Haftung und Gewährleistung.

  • Page 6: Arbeiten Mit Der Halbierungssäge

    Das Sägeband ist nun entspannt. 3.3.2 Betriebssicherheit Führung mit Hebel (E) hochheben und Sägeband Die Maschine EFA SB 288 E ist aus Sicherheitsgrün- aus den Führungen schieben und über die Räder den mit zwei Handgriffen zu bedienen.

  • Page 7: Sägeband-Führung

    2 Hartmetallrundstäbe Umlenkung und Führung des Sägebandes Druckfeder Gefederte Abstützung des Sägedruckes Fiberführung ( 003 009 634) im Bild nicht gezeigt Richtung Bandlauf Hebel E (Bild 64) Einlaufspuren an Hartmetall oben = Arbeitsposition unten= Führung ent- Spalt werkseitig 0,6 mm spannt zum Wechseln Sägeband bei Einlaufspuren Stäbe (b)
  • Page 8 Führungswechsel 2. Führung oben halten. Ist der Spalt größer als 2,0 mm muss die Fiberfüh- rung gewechselt werden (siehe Abb.7). Abbildung 10: Führung oben halten 3. Hebel (Bild-Nr. 64) aus Halterung nehmen. Fiberführung Spalt max. 2,0 mm Neu 0,6 mm Abbildung 7: Führungswechsel Demontage Führung aus Leiste Im Folgenden sind die Schritte zur Demontage der...

  • Page 9: Einstellung Des Federzuges

    4.3 Einstellung des Federzuges Die Feinabstimmung des Federzuges erfolgt über die PLUS/MINUS-Schraube an seinem Gehäuse (sie- he Abb.14). Abbildung 14: Federzug drehen Sie dazu die Schraube in Richtung MINUS bis sich das Gerät frei schwebend im Gleichgewicht (mit der Zugfeder) auf Arbeits- höhe befindet Sollte kein Auszug möglich sein, ist der Federzug blockiert und eine Neueinstellung ist notwendig:...
  • Page 10 Tabelle 1: Störungen und ihre Behebung Störung mögliche Ursache Behebung 1. Säge läuft beim Betätigender Anschlussleitung Kabelbruch Anschlussleitung prüfen Schalter nicht an bei 42V-Ausführung Anschluss an (Fehlersuche an der Säge) Schaltschütz prüfen Mikroschalter (6) defekt Prüfen auf elektr. Funktion; ggf. austauschen Deckel vorne/ hinten nicht fest Prüfen und ggf.
  • Page 11 Tabelle 1: Störungen und ihre Behebung 6. Sägeschnitt verläuft Führung Sägeband verschlissen siehe Kapitel 4.2 "Sägeband-Füh- rung" (S. 6) Leiste (vorne oder hinten) Sitz für Leiste austauschen, Leiste immer Führung ausgeschlagen, dadurch paarweise (vorne und hinten) schräge Lagerung der Führung austauschen!! Aufhängung Bandsäge ist Bolzen Aufhängung korrigieren oder Bol-...

  • Page 12: Reinigung Und Wartung

    Keinen Dampf- bzw. Hoch- Fettmenge für das Getriebe: druckstrahler verwenden! Gerät nicht in Wasser tauchen! EFA SB 288 E: 600 g Empfohlenes Schmierfett für alle Schmier- 6.1.1 Desinfektion stellen, Führung und Drehmomentschlüssel Das Bandsäge wird nicht während des Betriebes Molykote Lomgterm W2 nach jedem Schnitt automatisch mit heißem Wasser...

  • Page 13: Tägliche Wartung Der Halbierungssäge

    6.2.1 Schmierung Reparaturen dürfen nur von autorisierten Nach jeder Reinigung das Sägeband mit säurefrei- Fachkräften vorgenommen werden. em EFA-Spezialöl leicht einölen, die Führung mit EFA-Schmierfett einfetten. Für Reparaturen steht Ihnen unsere Serviceab- teilung zur Verfügung. Bitte wenden Sie sich im 6.2.2 Führung...

  • Page 14: Anhang / Appendix

    Operating instructions / Betriebsanleitung Maintenance instructions / Wartungsanleitung Sparepart list / Ersatzteilliste EFA SB 288 E Splitting Saw Halbierungssäge Important Information: Please forward these operating instructions to your operating personell! Wichtige Informationen: Diese Anleitung unbedingt dem Bedienpersonal aushändigen! Schmid & Wezel Ausführung / Version...

  • Page 15: Maschinen-Komponenten / Machine Components

    A.2 Maschinen-Komponenten / Machine Components ................14 A.3 Schaltpläne / Circuit Diagrams ....................15 A.4 Zubehörliste EFA SB 288 E / List of accesories EFA SB 288 E............17 A.5 Ersatzteiliste EFA 288 E / Sparepart list EFA 288 E ..............18 B. Konformitätserklärung ......................27 Schmid &...
  • Page 16 1.2 Proper use must also have read and understood the instructions in chapter 2 "Safety instructions" 1.2.1 Applications of EFA SB 288 E (page 3) and chapter 3 "Commissioning and operational safety" (page 3). High-performance splitting saw for hogs and...
  • Page 17 Splitting saws by Schmid &Wezel conform to all other persons. relevant safety standards The working area must be illuminated with min. For safety reasons, the EFA SB 288 E is 500 lx. equipped with 2 operating handles. 3.1 Commissioning 2.2 Workplace safety 1.
  • Page 18 (B) are closed (switch-on protection). prohibited. The manufacturer shall not be liable for damages caused by modified equipment. The EFA SB 288 E is equipped with a switching lever Modifications to the machine void all warranty. and a fixed handle.
  • Page 19 See also chapter 3.2 "Operation of switch" (page 4). 3.3.2 Operational safety For safety reasons, the EFA SB 288 E is equipped with two operating handles. Hold the machine by the fixed handle and the switching lever. Never attempt to operate it with one hand.
  • Page 20 (see chapter 4.2 "Saw band guides" (page 6). the splitting saw and must be cleaned and inspected daily. In the event of wear, replace the guides. SB 288 E = Torque wrench (included as separate tool with machine) The guides of the splitting saw feature the...
  • Page 21 Open the lids (B), see chapter 4.1.1 Complete guide mechanism "Dismantling saw band" (page 6). Tighten the saw band, see chapter 4.1.2 "Changing saw band" (page 6). Free rotation Figure 6: Distance between drive/guide wheel to Figure 8: Guide saw band 1.
  • Page 22 Figure 11: Lever (64) Lever (64) Figure 12: Removing lever from holder 4. Dismantle the guide and lever. Figure 13: Dismantling guide and lever 4.3 Adjusting spring-loaded pulley The spring-loaded pulley can be adjusted by turning the PLUS/MINUS screw at the housing (see figure 14).
  • Page 23 Table 1: Troubleshooting splitting saw Malfunction/fault Possible cause Remedy 1. Saw fails to start when switch Power cable break Check power supply line is pressed In 42V model, check contactor (saw failure) connection Microswitch (6) defective Check switch; replace, if necessary Front/rear cover not properly Check covers and close to...
  • Page 24 Table 1: Troubleshooting splitting saw 6. Saw cut frayed Saw band guide mechanism worn See chapter 4.2 "Saw band guides" (page 6) Strip (front or rear) holding the Replace strip; always replace the guide worn out, so that the guide strips in pairs (front and left)! is in an inclined position The bolt of the suspension of...
  • Page 25 Order no. 001 365 645 (5.0 kg) disinfectant. Quantity of lubricant for gear: Do not use aggressive detergents! EFA SB 288 E: 600 g Do not clean with steam or high- Recommended lubricant for all lubrication pressure water jet! Do not...
  • Page 26 6.2.1 Lubrication information on our services. After cleaning, apply a little EFA special oil (acid-free Please note that electric machines must be product) to the saw band and lubricate the guide repaired by qualified electricians as improper mechanism with EFA grease.

  • Page 27: Technische Daten / Technical Data

    A. Anhang / Appendix A.1 Technische Daten / Technical Data EFA SB 288 E Spannung, Frequenz Voltage, frequency 42V, 50 Hz Motorleistung Motor rating 1900W/2,5PS Stromaufnahme I Current consumption 17 A nenn Schutzkart Protection class IP 65 Kabellänge Cable length...
  • Page 28 A.2 Maschinen-Komponenten / Machine Components Anschluss der Steuerung, siehe Schaltpläne / For details of the control system connections, see separate circuit diagramm. Maße/ Dimensions [mm] EFA SB 288 E 1440 Schmid & Wezel Seite/ Page Ausführung/ Execution D 75433 Maulbronn 14/ 27 3.2008...

  • Page 29: Schaltpläne / Circuit Diagrams

    A.3 Schaltpläne / Circuit Diagrams A.3.1 Deckelsicherung EFA SB 288 E/ Cover lock EFA SB 288 E Deckelsicherung/ Handgriff/ Cover lock Handle Klemmen/ Terminals Klemmen/ Terminals Steuerkanal/ Control cable Schmid & Wezel Seite/ Page Ausführung/ Execution D 75433 Maulbronn 15/ 27...
  • Page 30 Cross-section (A) must consist of 3 wires. Conductor material: copper Zuleitung L/ Supply line L Netz/ Mains Säge/ Saw Trafo/ Transformer Schaltschütz/Relay switch SB 288 E Leitungslänge bis... m Length of line max..m Querschnitt (mm²) Cross-section (mm²) Schmid & Wezel Seite/ Page Ausführung/ Execution...

  • Page 31: Zubehörliste Efa Sb 288 E / List Of Accesories Efa Sb 288 E

    A.4 Zubehörliste EFA SB 288 E / List of accesories EFA SB 288 E A.4.1 Zubehör im Lieferumfang enthalten / Accesories, included in scope of supply Pos. Stück Benennung Designation Best.-Nr. Fig. Pcs. Order No. Drehmomentschlüssel Torque wrench 001 963 363...

  • Page 32: Ersatzteiliste Efa 288 E / Sparepart List Efa 288 E

    A. 5Ersatzteilliste EFA 288 E / Sparepart list EFA 288 E Schmid & Wezel Seite/ Page Ausführung/ Execution D 75433 Maulbronn 18/ 27 03.2008...
  • Page 33 Pos. Stück Benennung Designation Best.-Nr. Fig. Pcs. Order No. Gehäuse, vollst. Housing, complete 007 009 722 Schraube mit Schlitz Countersunk screw 001 326 406 Deckel Cover 003 009 239 Dichtung Seal 003 009 241 Zylinderschraube mit Schlitz Cylinder screw 001 326 111 Mikro-Schalter Micro-switch 001 601 215...
  • Page 34 Spannschraube Locking screw 003 008 941 Sägeband Saw band 001 363 702 Deckel Cover 003 009 342 Leiste, vollst. Ledge, complete 007 009 726 Haftmagnet Magnet 002 000 306 O-Ring O-ring 001 312 662 Wasserrohr Water pipe 003 009 254 Sechskantschraube Hexagon screw 001 325 914...
  • Page 35 Sechskantmutter Hexagon nut 003 009 246 Deckel, vollst. Cover, complete 007 009 725 Bolzen Bolt 003 009 236 Hinweisschild Indicating label 003 006 949 Deckel, vollst. Cover, complete 007 009 724 Hinweisschild Indicating label 003 005 151 Zylinderschraube mit Schlitz Cylinder screw 001 326 117 Dichtung...
  • Page 36 Pos. Stück Benennung Designation Best.-Nr. Fig. Pcs. Order No. Handgriff kpl. (siehe seperate Hand grip (see on seperate 008 011 340 Ersatzteilliste S.25) spare-part list P.25) Motor vst. 42V (Pos. 93-102) Motor 42V (Fig. 93-102) 007 012 001 Motor vst. 230/400V Motor 230/400V 007 012 003 Lagerschild...
  • Page 37 Washer 001 315 002 Zyl. Schraube mit Schlitz Cylinderbolt 001 326 102 V- Ring V- ring 001 316 408 Sicherungsring EFA Gasket ring 001 312 417 Antriebsrad EFA Drive gear 003 004 112 Sicherungsring EFA Gasket ring 001 312 417 Gehäuse...
  • Page 38 Schmid & Wezel Seite/ Page Ausführung/ Execution D 75433 Maulbronn 24/ 27 03.2008...
  • Page 39 Pos. Stück Benennung Designation Best.-Nr. Fig. Pcs. Order No. Dichtung EFA EFA Sealing 003 011 856 Schalterkasten vst. Switch box 007 009 258 Dichtung Sealing 003 004 107 Deckel Cover 003 004 108 Zylinderschraube m. i. skt Cylinderbolt 001 326 003...
  • Page 40 skt. Schraube Hexagon screw 001 325 913 Schalterhebel vst. Switcher 007 010 267 Gleitlager. Sliding bushing 001 346 022 Zylinderstift Cylinderbolt 001 307 217 Gummischlauchleitung Rubber hose 001 601 742 Kunststoffschlauch 280mm Flexible hose 001 330 389 Schmid & Wezel Seite/ Page Ausführung/ Execution D 75433 Maulbronn...
  • Page 41 Anzugsm. 2 Nm Motor kpl. 008014450 Anzugsm. 2 Nm Anzugsm. 2 Nm SCHNITT B-B Anzugsm. 6,5 Nm...
  • Page 42 Pos.Nr. Artikelnummer Benennung Menge 007012001 Motor vst. 003011856 Dichtung 007014450 Schalterkasten vst. 001605009 Klemmleiste 001326112 Zylinderschraube 001326003 Zylinderschraube 001325556 Kabelverschraubung 001601742 Kabel 001326010 Zylinderschraube 001604009 Reduzierung 001325544 Winkelverschraubung 001325531 Kabelverschraubung 003007630 Dichtung 003010266 Schaltergriff 007010267 Schalterhebel vst. 001307217 Zylinderstift 001317002 Federring 001325913 Sechskantschraube...
  • Page 43 Schaltkasten vst. 007014450 Standard/ POS-NR. Artikelnummer Benennung MENGE 001316021 Gewindeeinsatz 001326003 Zylinderschraube 003014450 Schalterkasten 883004108 Deckel...
