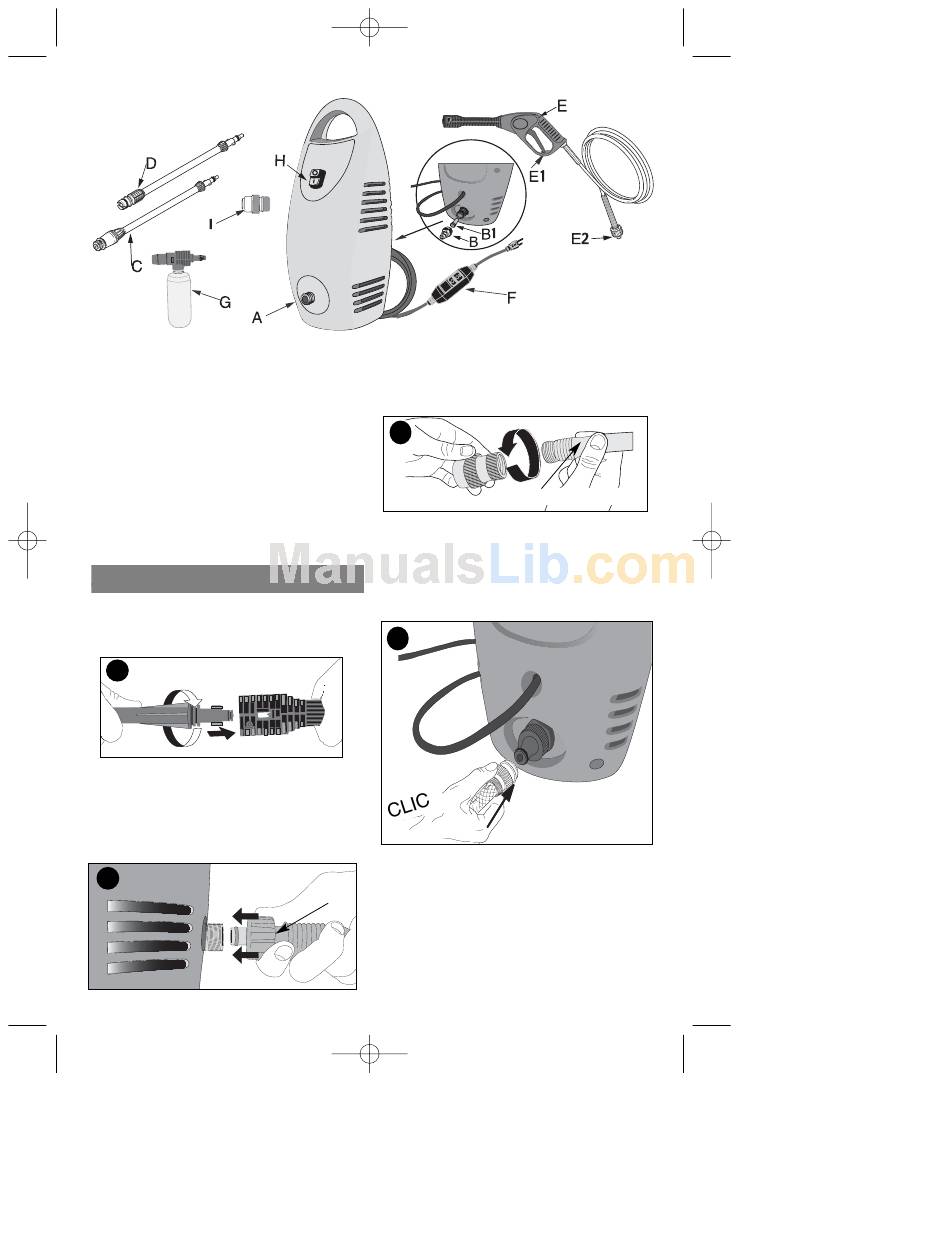

A. Conducto de salida del agua
B/B1. Conector con filtro del conducto de
entrada del agua
C. Turbovarilla de alta presión
D. Varilla con patrón de abanico ajustable
E/E1/E2. Pistola con cerrojo de
seguridad/unidad de manguera
F. Cable eléctrico con GFCI
G. Aplicador de detergente
H. Interruptor prende/apaga (on/off)
I. Manguera de jardín de conexión
rápida
MONTAJE / AJUSTE
Figura 1 - Inserte la varilla con patrón de
abanico (D) en la pistola (E), empujando y
girando hasta que las dos partes queden
entrelazadas según lo ilustra la Figura 1.
1
Figura 2 - Conecte la manguera de alta
presión (E2) al conducto de salida del
agua (A) del limpiador, insertando primero
el extremo de bronce de la manguera a la
salida de rosca de bronce, y luego
enrósquelo bien a la conexión.
2
1/31/05
1:51 PM
Page 24
Figura 3 - Conecte la punta roscada del
adaptador Quick Connect (I) a la
manguera de su jardín, tal como se
muestra en la figura 3.
3
Figura 4 - Una vez tenga conectado el
adaptador Quick Connect (I) a la
manguera de su casa, tire hacia atrás en
dirección a la sección superior y empuje
hacia el conducto de entrada del agua
(B) de la lavadora a presión, luego libere.
4
Figura 5 - Conecte la manguera de
Manguera de
jardín al suministro de agua fría y abra el
alta presión
grifo a plenitud.
La temperatura del agua de entrada NO
debe sobrepasar los 50°C (122°F). La
presión de la fuente de agua NO debe
sobrepasar los 10 bar (145psi).
