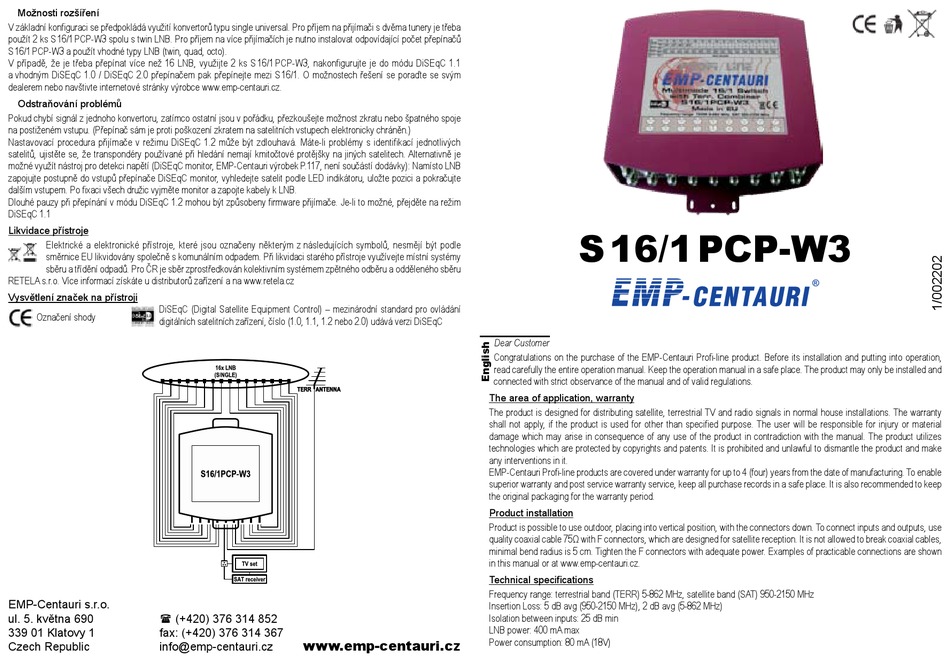

EMP-Centauri S?16/1?PCP-W3 Operation Manual

Možnosti rozšíření
V základní konfiguraci se předpokládá využití konvertorů typu single universal. Pro příjem na přijímači s dvěma tunery je třeba
použít 2 ks S 16/1 PCP-W3 spolu s twin LNB. Pro příjem na více přijímačích je nutno instalovat odpovídající počet přepínačů
S 16/1 PCP-W3 a použít vhodné typy LNB (twin, quad, octo).
V případě, že je třeba přepínat více než 16 LNB, využijte 2 ks S 16/1 PCP-W3, nakonfigurujte je do módu DiSEqC 1.1
a vhodným DiSEqC 1.0 / DiSEqC 2.0 přepínačem pak přepínejte mezi S 16/1. O možnostech řešení se poraďte se svým
dealerem nebo navštivte internetové stránky výrobce www.emp-centauri.cz.
Odstraňování problémů
Pokud chybí signál z jednoho konvertoru, zatímco ostatní jsou v pořádku, přezkoušejte možnost zkratu nebo špatného spoje
na postiženém vstupu. (Přepínač sám je proti poškození zkratem na satelitních vstupech elektronicky chráněn.)
Nastavovací procedura přijímače v režimu DiSEqC 1.2 může být zdlouhavá. Máte-li problémy s identifikací jednotlivých
satelitů, ujistěte se, že transpondéry používané při hledání nemají kmitočtové protějšky na jiných satelitech. Alternativně je
možné využít nástroj pro detekci napětí (DiSEqC monitor, EMP-Centauri výrobek P.117, není součástí dodávky): Namísto LNB
zapojujte postupně do vstupů přepínače DiSEqC monitor, vyhledejte satelit podle LED indikátoru, uložte pozici a pokračujte
dalším vstupem. Po fixaci všech družic vyjměte monitor a zapojte kabely k LNB.
Dlouhé pauzy při přepínání v módu DiSEqC 1.2 mohou být způsobeny firmware přijímače. Je-li to možné, přejděte na režim
DiSEqC 1.1
Likvidace přístroje
Elektrické a elektronické přístroje, které jsou označeny některým z následujících symbolů, nesmějí být podle
směrnice EU likvidovány společně s komunálním odpadem. Při likvidaci starého přístroje využívejte místní systémy
sběru a třídění odpadů. Pro ČR je sběr zprostředkován kolektivním systémem zpětného odběru a odděleného sběru
RETELA s.r.o. Více informací získáte u distributorů zařízení a na www.retela.cz
Vysvětlení značek na přístroji
DiSEqC (Digital Satellite Equipment Control) – mezinárodní standard pro ovládání
Označení shody
digitálních satelitních zařízení, číslo (1.0, 1.1, 1.2 nebo 2.0) udává verzi DiSEqC
EMP-Centauri s.r.o.
ul. 5. května 690 ( (+420) 376 314 852
339 01 Klatovy 1 fax: (+420) 376 314 367
Czech Republic info@emp-centauri.cz
www.emp-centauri.cz

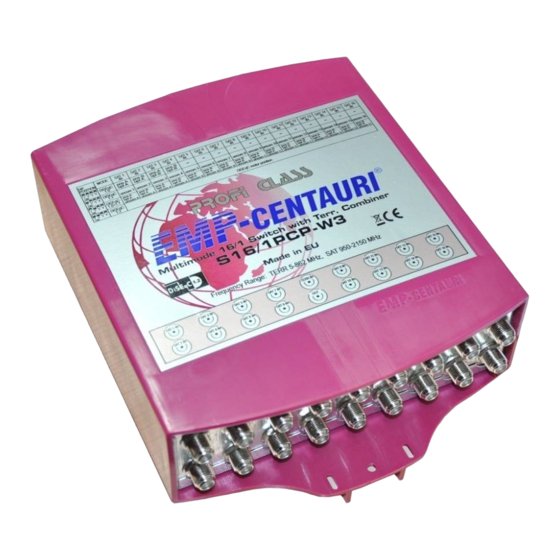

S 16/1 PCP-W3
Dear Customer
Congratulations on the purchase of the EMP-Centauri Profi-line product. Before its installation and putting into operation,
read carefully the entire operation manual. Keep the operation manual in a safe place. The product may only be installed and
connected with strict observance of the manual and of valid regulations.
The area of application, warranty
The product is designed for distributing satellite, terrestrial TV and radio signals in normal house installations. The warranty
shall not apply, if the product is used for other than specified purpose. The user will be responsible for injury or material
damage which may arise in consequence of any use of the product in contradiction with the manual. The product utilizes
technologies which are protected by copyrights and patents. It is prohibited and unlawful to dismantle the product and make
any interventions in it.
EMP-Centauri Profi-line products are covered under warranty for up to 4 (four) years from the date of manufacturing. To enable
superior warranty and post service warranty service, keep all purchase records in a safe place. It is also recommended to keep
the original packaging for the warranty period.
Product installation
Product is possible to use outdoor, placing into vertical position, with the connectors down. To connect inputs and outputs, use
quality coaxial cable 75Ω with F connectors, which are designed for satellite reception. It is not allowed to break coaxial cables,
minimal bend radius is 5 cm. Tighten the F connectors with adequate power. Examples of practicable connections are shown
in this manual or at www.emp-centauri.cz.
Technical specifications
Frequency range: terrestrial band (TERR) 5-862 MHz, satellite band (SAT) 950-2150 MHz
Insertion Loss: 5 dB avg (950-2150 MHz), 2 dB avg (5-862 MHz)
Isolation between inputs: 25 dB min
LNB power: 400 mA max
Power consumption: 80 mA (18V)
