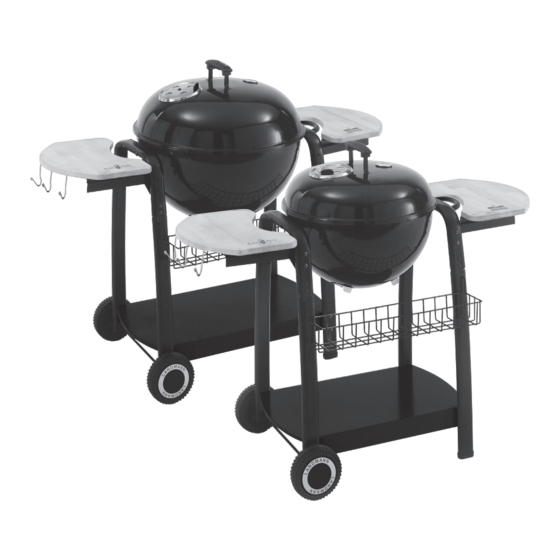

Landmann Black Pearl Series Assembly And Operation Manual
  1. Manuals
  2. Brands
  3. Landmann Manuals
  4. Grill
  5. Black Pearl Series
  6. Assembly and operation manual

Landmann Black Pearl Series Assembly And Operation Manual

Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 11

Quick Links

Download this manual
Adresse / Address / Adress /
Adresse / Adresse / Osoite
Germany
Landmann-Peiga® GmbH & Co. Handels-KG
k
Am Binnenfeld 3-5, D-27711 Osterholz-Scharmbeck, Deutschland
Tel. **49 - 47 91 - 30 8 - 59 oder 78, Fax **49 - 47 91 - 30 8 - 36
Mo-Do 8:00 bis 16:45 Uhr, Fr 8:00 bis 15:30 Uhr
e-mail: ohz@landmann-peiga.de, internet: www.landmann.com
United Kingdom
Landmann® Ltd.
t
Unit 1, Ryelands Business Centre, Ryelands Lane, Elmley Lovett, Worcs, WR9 0PT, United Kingdom
Barbecue Helpline **44 - 12 99 - 25 17 47,
Sales Office fax: **44 - 12 99 - 25 32 13
Monday to Thursday 9am to 5pm, Friday, 9am to 4pm.
e-mail: enquiries@landmann.co.uk, internet: www.landmann.co.uk
Sweden
Landmann® Skandinavia AB
U
Storgatan 70, S-568 32 Skillingaryd, Sverige
Tel. **46 - 3 70 - 69 35 80, Fax **46 - 3 70 - 4 95 80
Måndag-Fredag, 08.00 - 16.00
e-mail: landmann@landmann.se, internet: www.landmann.se
Norway
Landmann® Norge AS
N
Sandstuveien 60 A, N-1184 Oslo, Norway
Tel. **47 - 23 - 16 50 10, Fax **47 - 23 - 16 50 11
Mandag-Fredag 08:00 - 16:00
e-mail: landmann@landmann.no, internet: www.landmann.no
Denmark
Landmann® Danmark A/S
l
Hvidsværmervej 147, C/O BasicCon Scandinavia A/S, DK-2610 Rødovre, Danmark
Tel. **45 - 59 44 74 14, Fax **45 - 59 44 74 41
Mandag-Torsdag: 8.00 - 16.00, Fredag 8.00 - 15.00
e-mail: info@basiccon.com, internet: www.landmann.dk
Finland
Landmann® Finland OY
q
Laulakuja 4, PL. 1, SF-00421 Helsinki, Finland
Tel. **358 - 9 - 47 70 93 - 0, Fax **358 - 9 - 47 70 93 50
Maanantai-Perjantai 8:30 - 16:30
e-mail: landmann@landmann.fi, internet: www.landmann.fi
k Montage- und Betriebsanleitung
N Monterings- og bruksanvisning
t Assembly Instruction
l Monterings- og brugsanvisning
U Monterings- och bruksanvisning
q Kokoamis- ja käyttöohjeet
Technische Änderungen vorbehalten. Für Druckfehler wird nicht gehaftet.
misprints.
Vi förbehåller oss rätten till tekniska förändringar. Feltryck ligger utanför vårt ansvar.
u
om trykkfeil.
Der tages forbehold for tekniske ændringer samt trykfejl.
u
31324_31325 / 12-08 / #180-2009
bt
31324
31325
Technical details are subject to change. We do not take any responsibility for
u
Tekniske endringer kan forekomme. Vi tar forbehold
u
Pidätämme itsellämme oikeuden teknisiin muutoksiin ja painovirheisiin.
u

Advertisement

loading
Need help?

Need help?

Do you have a question about the Black Pearl Series and is the answer not in the manual?

Questions and answers

Related Manuals for Landmann Black Pearl Series

Summary of Contents for Landmann Black Pearl Series

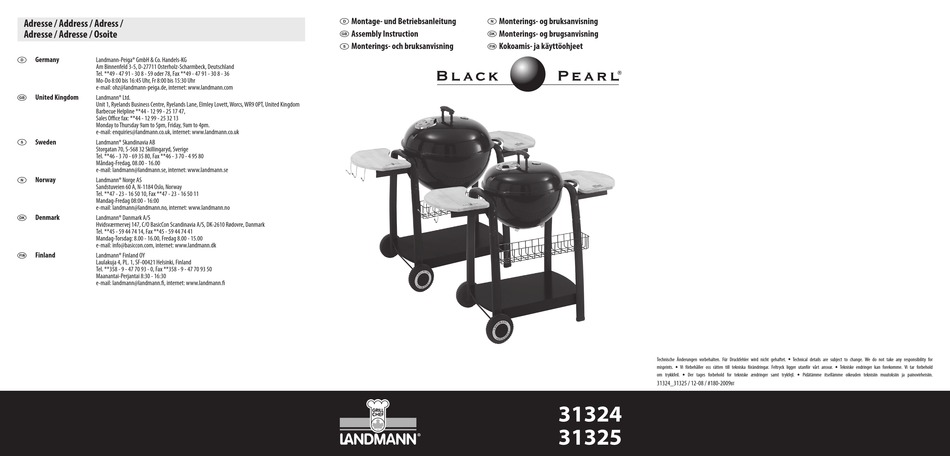

  • Page 1 N Monterings- og bruksanvisning Adresse / Address / Adress / Adresse / Adresse / Osoite t Assembly Instruction l Monterings- og brugsanvisning U Monterings- och bruksanvisning q Kokoamis- ja käyttöohjeet Germany Landmann-Peiga® GmbH & Co. Handels-KG Am Binnenfeld 3-5, D-27711 Osterholz-Scharmbeck, Deutschland Tel. **49 - 47 91 - 30 8 - 59 oder 78, Fax **49 - 47 91 - 30 8 - 36 Mo-Do 8:00 bis 16:45 Uhr, Fr 8:00 bis 15:30 Uhr e-mail: ohz@landmann-peiga.de, internet: www.landmann.com United Kingdom Landmann® Ltd. Unit 1, Ryelands Business Centre, Ryelands Lane, Elmley Lovett, Worcs, WR9 0PT, United Kingdom...
