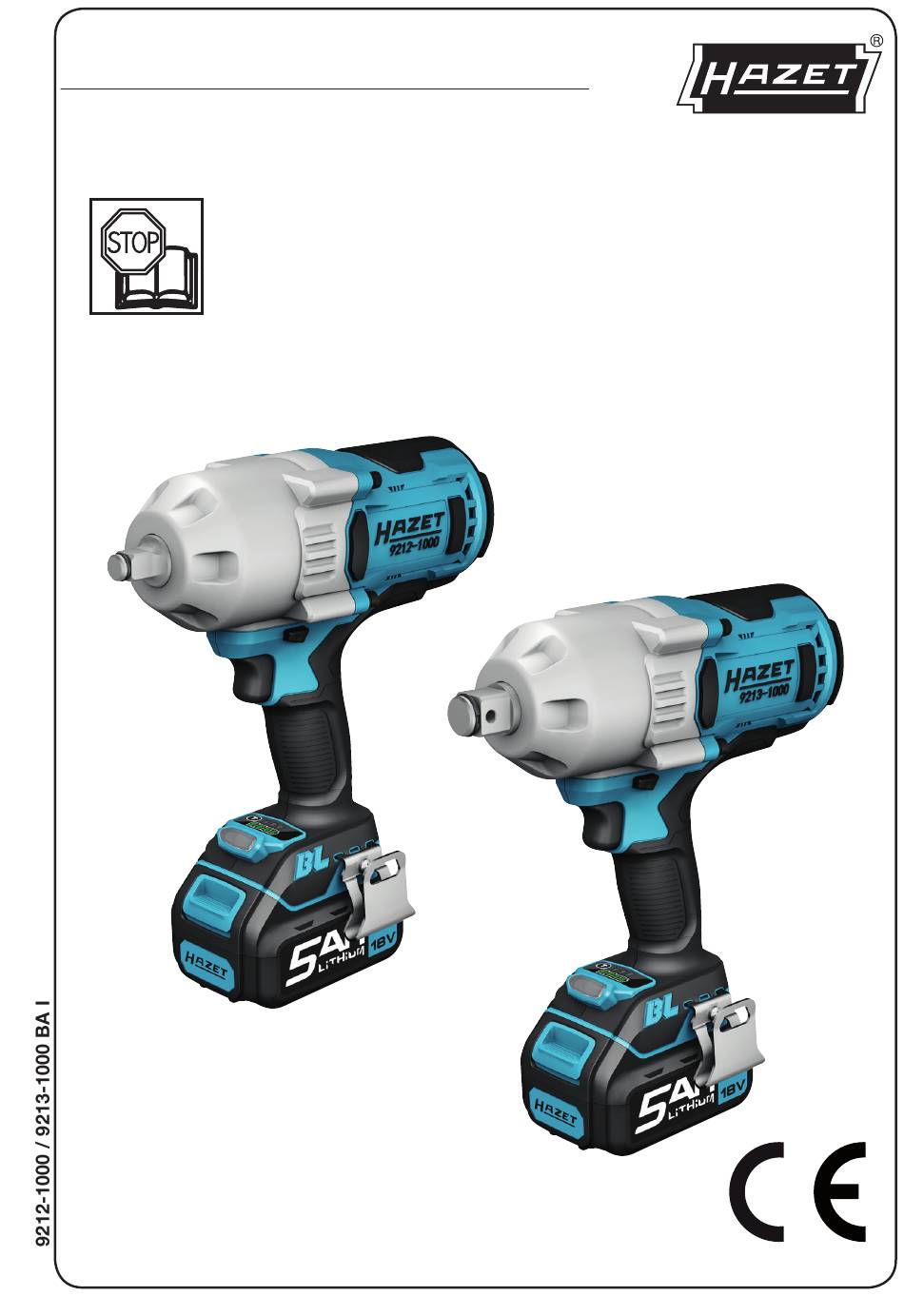

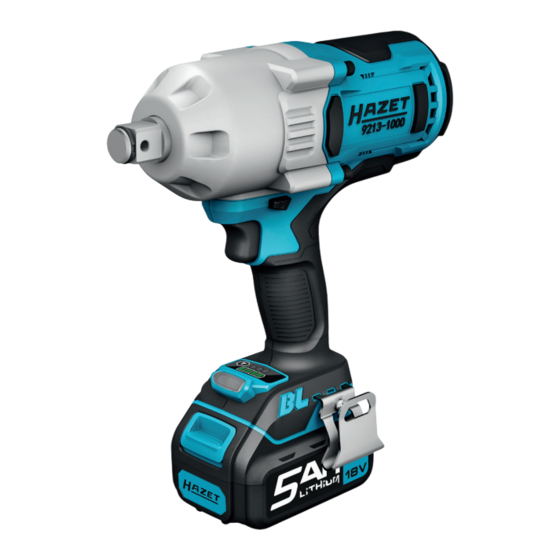

Betriebsanleitung

Akku-Schlagschrauber

Operating Instructions

Cordless impact wrench

9212-1000

9213-1000

Table of Contents

Need help?

Do you have a question about the 9212-1000 and is the answer not in the manual?

Questions and answers

Summary of Contents for HAZET-WERK 9212-1000

Page 1 H A Z E T- W E R K HÖCHSTE TECHNOLOGIE IN DER WERKZEUGFERTIGUNG SEIT 1868 HIGHEST TECHNOLOGY IN TOOL MANUFACTURE SINCE 1868 9212-1000 9213-1000 Betriebsanleitung Akku-Schlagschrauber Operating Instructions Cordless impact wrench...
Page 2: Table Of Contents
Inhaltsverzeichnis 1 Zu Ihrer Information .... 3 2 Zu Ihrer Sicherheit ....4 3 Aufbau und Funktion .... 9 4 Wartung und Pflege ..... 15 Table of contents 1 For your information .... 17 2 For your safety ....18 3 Design and Function ....
Page 3: Zu Ihrer Information
Unfallverhütungs vorschriften und allgemei- nen Sicherheits bestimmungen einzuhalten. Elektrische Energien können schwere Verletzungen verursachen! HAZET-WERK Hermann Zerver GmbH & Co. KG Immer persönliche Schutzausrüstung tragen! ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY [ +49 (0) 21 91 / 7 92-0 • \ +49 (0) 21 91 / 7 92-375 • ^ hazet.de • ] info@hazet.de...
Page 4: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit • Betriebsanleitung stets in unmittelbarer 1. Verantwortung Nähe des Gerätes aufbewahren. des Betreibers • Der HAZET-Akku-Schlagschrauber ist ein handliches, batteriebetriebenes Werkzeug für den handwerklichen Einsatz. • Das Gerät ist zum Zeitpunkt seiner Ent- Er dient dem Lösen und Anziehen von wick lung und Fertigung nach geltenden, Schraubverbindungen und ist mit einer anerkannten Regeln der Technik gebaut...
Page 5 Funkenschlag, Feuer oder Bränden führen kann. Elektrische Energien können schwere Verletzungen verursachen! HAZET-WERK Hermann Zerver GmbH & Co. KG Immer persönliche Schutzausrüstung tragen! ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY [ +49 (0) 21 91 / 7 92-0 • \ +49 (0) 21 91 / 7 92-375 • ^ hazet.de • ] info@hazet.de...
Page 6 Zu Ihrer Sicherheit • Arbeitshandschuhe • Elektrowerkzeuge gehören nicht in und Schutzbrille tragen. Kinderhände. Unbeaufsichtigte Werkzeuge Werkzeuge mit elektrischem können von nicht autorisierten Personen Antrieb können Späne, benutzt werden und zu deren oder zur Staub und anderen Abrieb Verletzung dritter Personen führen. mit hoher Geschwindigkeit •...
Page 7 • Kunststoffteile nicht mit Lösungsmitteln reinigen. Elektrische Energien können schwere Verletzungen verursachen! HAZET-WERK Hermann Zerver GmbH & Co. KG Immer persönliche Schutzausrüstung tragen! ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY [ +49 (0) 21 91 / 7 92-0 • \ +49 (0) 21 91 / 7 92-375 • ^ hazet.de • ] info@hazet.de...
Page 8 Zu Ihrer Sicherheit Zur Vermeidung dieser Gefahren: • Akku niemals auseinanderbauen. • Akku nie ins Feuer werfen, selbst wenn er beschädigt oder vollständig abge- nutzt ist. Explosionsgefahr! • Akku niemals kurzschließen. • Niemals Gegenstände in die Belüftungslöcher des Ladegerätes stecken, da sonst die Gefahr eines Stromschlages oder der Beschädigung des Ladegerätes besteht.
Page 9: Aufbau Und Funktion
HAZET 9212-05 18V / 5,0A Ah Li-Ion Akku HAZET 9212-03 Schnellladegerät Elektrische Energien können schwere Verletzungen verursachen! HAZET-WERK Hermann Zerver GmbH & Co. KG Immer persönliche Schutzausrüstung tragen! ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY [ +49 (0) 21 91 / 7 92-0 • \ +49 (0) 21 91 / 7 92-375 • ^ hazet.de • ] info@hazet.de...
Page 10 § " & 39.8*15.8mm Pos. Bezeichnung Pos. Bezeichnung Vierkant Drehmoment Stufen Anzeige Betätigungsknopf Akku Sicherheitsverschluss Umschaltknopf Links-Rechts-Lauf 8 Akku LED-Arbeitslicht Ladegerät Akku-Kapazitätsanzeige Ladestandanzeige 9213-1000 9212-1000 Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen! ^ hazet.com • ] info@hazet.de...
Page 11 Umschalt-Knopf zur Änderung der Drehrichtung betätigt werden. Elektrische Energien können schwere Verletzungen verursachen! HAZET-WERK Hermann Zerver GmbH & Co. KG Immer persönliche Schutzausrüstung tragen! ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY [ +49 (0) 21 91 / 7 92-0 • \ +49 (0) 21 91 / 7 92-375 • ^ hazet.de • ] info@hazet.de...
Page 12 Aufbau und Funktion Einstellung der Drehmoment-Stufen: Der HAZET-Akku-Schlagschrauber verfügt über eine Drehmoment-Stufen-Kontrolle für die 3 Drehmoment-Stufen. Wird die Kontrolltaste am Handgriff betätigt, kann die gewünschte Drehmoment-Stufe eingestellt werden. • Stufe 1: der HAZET-Akku-Schlagschrauber ist auf 180 Nm Drehmoment begrenzt. • Stufe 2: der HAZET-Akku-Schlagschrauber ist auf 400 Nm Drehmoment begrenzt. •...
Page 13 Zeit. Entfernen Sie den Akku und lassen Sie das Ladegerät für ca. 15 - 30 Minuten abkühlen, bevor Sie den Ladevorgang fortsetzen. Elektrische Energien können schwere Verletzungen verursachen! HAZET-WERK Hermann Zerver GmbH & Co. KG Immer persönliche Schutzausrüstung tragen! ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY...
Page 14 Aufbau und Funktion Wird der Akku falsch in das Ladegerät eingesetzt, können die Anschlüsse des Ladegerätes verbiegen oder zerstört werden. • Während des Ladevorganges wird der Ladezustand angezeigt: - Weniger als 30% geladen: Alle 3 Lade-LED‘s blinken. - Weniger als 60% geladen: Eine Lade-LED leuchtet, die anderen beiden blinken. - Über 60% geladen: 2 LED‘s leuchten und eine blinkt.
Page 15: Wartung Und Pflege
• Lagertemperatur -10°C bis +40°C. • Relative Luftfeuchtigkeit max. 60%. Elektrische Energien können schwere Verletzungen verursachen! HAZET-WERK Hermann Zerver GmbH & Co. KG Immer persönliche Schutzausrüstung tragen! ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY [ +49 (0) 21 91 / 7 92-0 • \ +49 (0) 21 91 / 7 92-375 • ^ hazet.de • ] info@hazet.de...
Page 16 Wartung und Pflege Entsorgung: • Alt-Akkus (Li Ion) und elektrische Geräte gehören nicht in den Hausmüll und sind über geeignete Sammelstellen zu entsorgen. • Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe unterliegen der Sondermüllbehandlung und dürfen nur von zugelassenen Fachbetrieben entsorgt werden! •...
Page 17: For Your Information
Electrical energy may cause serious injuries! HAZET-WERK Hermann Zerver GmbH & Co. KG Always wear personal protective equipment! ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY...
Page 18: For Your Safety
For your safety • The HAZET cordless impact wrench is a 1. Owner's handy, battery-operated tool for handiwork liability and DIY jobs. It is used to loosen and tighten screw connections and is equipped with an MD limit. • The tool was developed and manufactured 3 torque tightening stages: according to the technical norms and stan- - Stage 1 = 180 Nm...
Page 19 • Do not remove safety devices and/or hou- sing parts. Electrical energy may cause serious injuries! HAZET-WERK Hermann Zerver GmbH & Co. KG Always wear personal protective equipment! ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY [ +49 (0) 21 91 / 7 92-0 • \ +49 (0) 21 91 / 7 92-375 • ^ hazet.de • ] info@hazet.de...
Page 20 For your safety • Wear working gloves and • Keep electric tools out of the hands of safety glasses. Electric tools children. Unattended tools could be can raise chips, dust and used by unauthorised persons and other abraded particles could cause injury to them or to other per- at high speed, which may sons.
Page 21 Electrical energy may cause serious injuries! HAZET-WERK Hermann Zerver GmbH & Co. KG Always wear personal protective equipment! ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY...
Page 22 For your safety To avoid these hazards: • Never disassemble the battery. • Never throw the battery into a fire even if it is damaged or completely depleted. Explosion hazard! • Never short-circuit the battery. • Never push objects into the ventilation holes of the charger, otherwise you risk electric shock or damage to the charger.
Page 23: Design And Function
Design and function 1. Technical data / tool components: HAZET 9212-1000 / 9213-1000 cordless impact wrench Cordless impact wrench HAZET 9212-1000 HAZET 9213-1000 Battery power 18 V - 5.0 Ah 18 V - 5.0 Ah No-load speed 0 - 400 / 0 - 800 / 0 - 1800...
Page 24 Battery safety lock Reversing switch (forward/reverse) 8 Battery LED work light Battery charger Battery capacity display Charge level indicator 9213-1000 9212-1000 Electrical energy may cause serious injuries! Always wear personal protective equipment! ^ hazet.com • ] info@hazet.de ^ hazet.com • ] info@hazet.de...
Page 25 Electrical energy may cause serious injuries! HAZET-WERK Hermann Zerver GmbH & Co. KG Always wear personal protective equipment! ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY...
Page 26 Design and function Setting the torque stages: The HAZET cordless impact wrench features a torque-stage control for the 3 torque stages. Press the control button on the handle to set the desired torque stage. • Stage 1: the HAZET cordless impact wrench is limited to 180 Nm of torque. •...
Page 27 Remove the battery and let the charger cool for about 15 - 30 minutes before you con- tinue charging. Electrical energy may cause serious injuries! HAZET-WERK Hermann Zerver GmbH & Co. KG Always wear personal protective equipment! ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY...
Page 28 Design and function If the rechargeable battery is improperly inserted into the charger, then the terminals of the charger can become bent or damaged. • The state of charge is displayed while charging: - Less than 30 % charged: all 3 charging LEDs are flashing. - Less than 60 % charged: one charging LED lights up, the other two are flashing.
Page 29: Maintenance And Cleaning
• Storage temperature: -10 °C to +40 °C. • Relative air humidity: max. 60 %. Electrical energy may cause serious injuries! HAZET-WERK Hermann Zerver GmbH & Co. KG Always wear personal protective equipment! ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY...
Page 30 Maintenance and Care Disposal: • Worn-out rechargeable batteries (Li-Ion) and electric devices must not be disposed of in domestic waste, but at suitable collecting points. • Electronic waste, electronic components, lubricants and other auxiliary materials must be treated as hazardous waste and may only be disposed of by authorised specialists! •...
Page 31 Notizen / Notes Immer persönliche Schutzausrüstung tragen! HAZET-WERK Hermann Zerver GmbH & Co. KG Always wear personal protective equipment! ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY [ +49 (0) 21 91 / 7 92-0 • \ +49 (0) 21 91 / 7 92-375 • ^ hazet.de • ] info@hazet.de...
Page 32 HAZET - WERK Hermann Zerver GmbH & Co. KG ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY [ +49 (0) 21 91 / 7 92-0 • \ +49 (0) 21 91 / 7 92-375 (National) • \ +49 (0) 21 91 / 7 92-400 (International) • ^ hazet.de • ] info@hazet.de...
