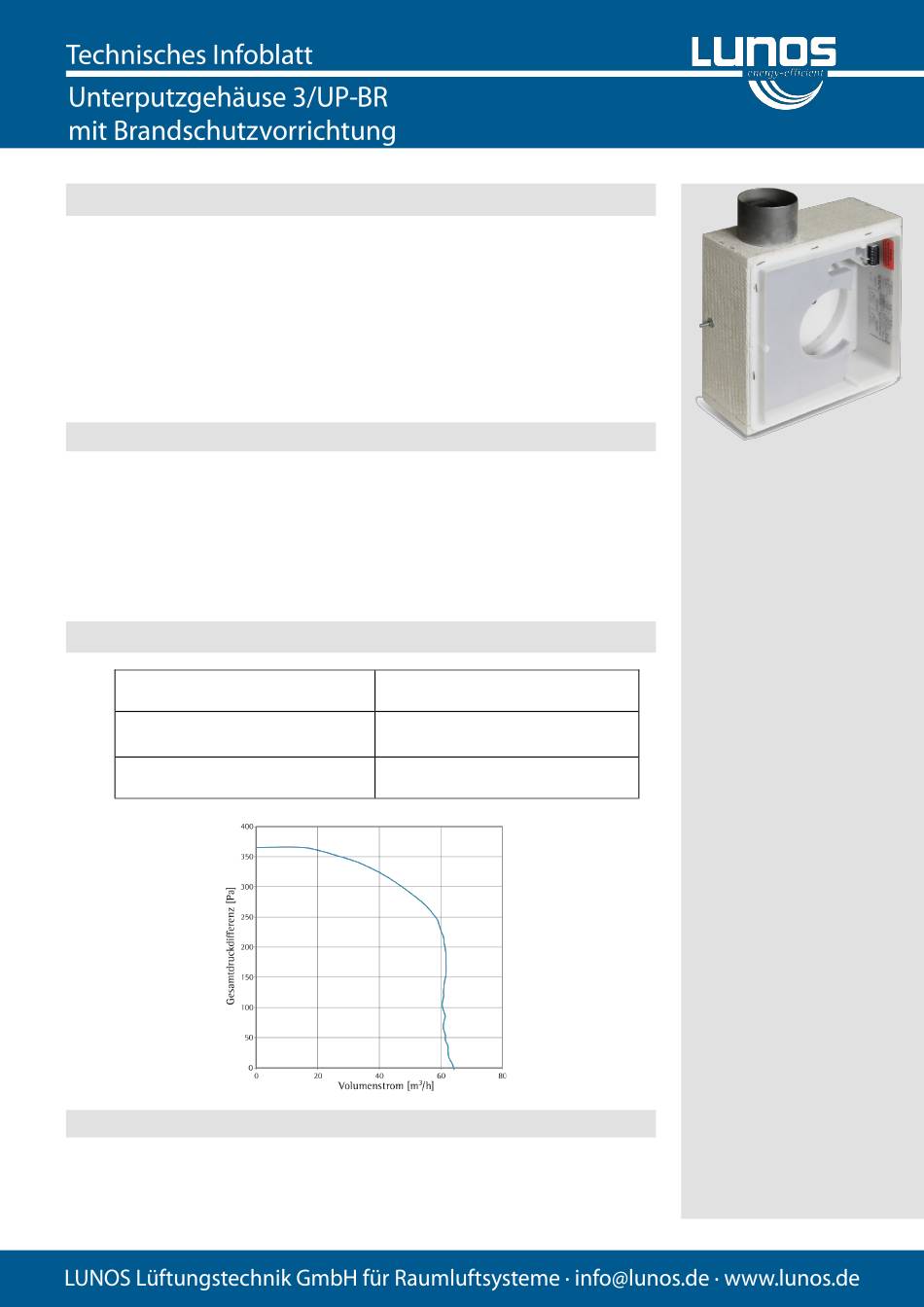

Lunos 3/UP-BR Technical Information Sheet

Beschreibung und Funktionen

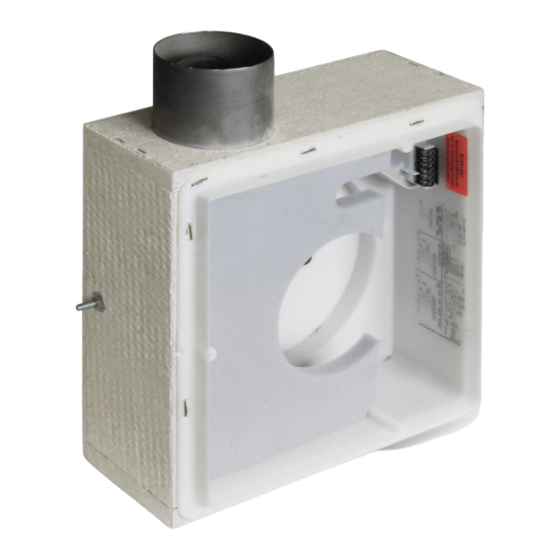

Gehäuse für die Unterputzmontage mit Brandschutzummantelung, geeignet für
den Wandeinbau mit seitlichem Abluftstutzen (DN 80) und leckluftdichter Rück-
schlagklappe.
Der Abluftstutzen befindet sich oben links, das Gehäuse kann jedoch im rechten
Winkel nach links oder rechts gedreht werden. Die Anpassung der Rückschlag-
klappe an die entsprechende Einbaulage erfolgt durch einfaches Ab- und An-
schrauben des Stutzens.
In das Unterputzgehäuse können alle Ventilatoreinsätze der Baureihe Silvento ein-
gesetzt werden.
Der Einbau des Gehäuses erfolgt durch bündigen Abschluss mit der Wand und
Entlüftung mittels Alu-Flexrohr DN 80 an die Hauptleitung.
Das Lüftungsgerät ist schutzisoliert, der Schutzleiteranschluss entfällt.
Die Montagehalterung ist im Lieferumfang enthalten.
Beachten Sie bitte die Einbauanleitung und lassen Sie die Geräte fachgerecht
elektrisch anschließen.
Spannungsversorgung
Maße
B x H x T
Verfügbarer statischer Druck
Produkte und deren Abbildungen können leicht variieren. Aufgrund ständiger Wei-
terentwicklungen und/oder mehrerer Lieferanten für z.B. Rohmaterialien können
u.a. Farben leicht variieren (nicht bei Sichtteilen) oder auf Prospekten unterschied-
lich dargestellt werden.
Einbau
Technische Daten
230 V AC 50 Hz
270 mm x 270 mm x 102,5 mm
233 Pa
Hinweis
Bestellnummer 039 160
