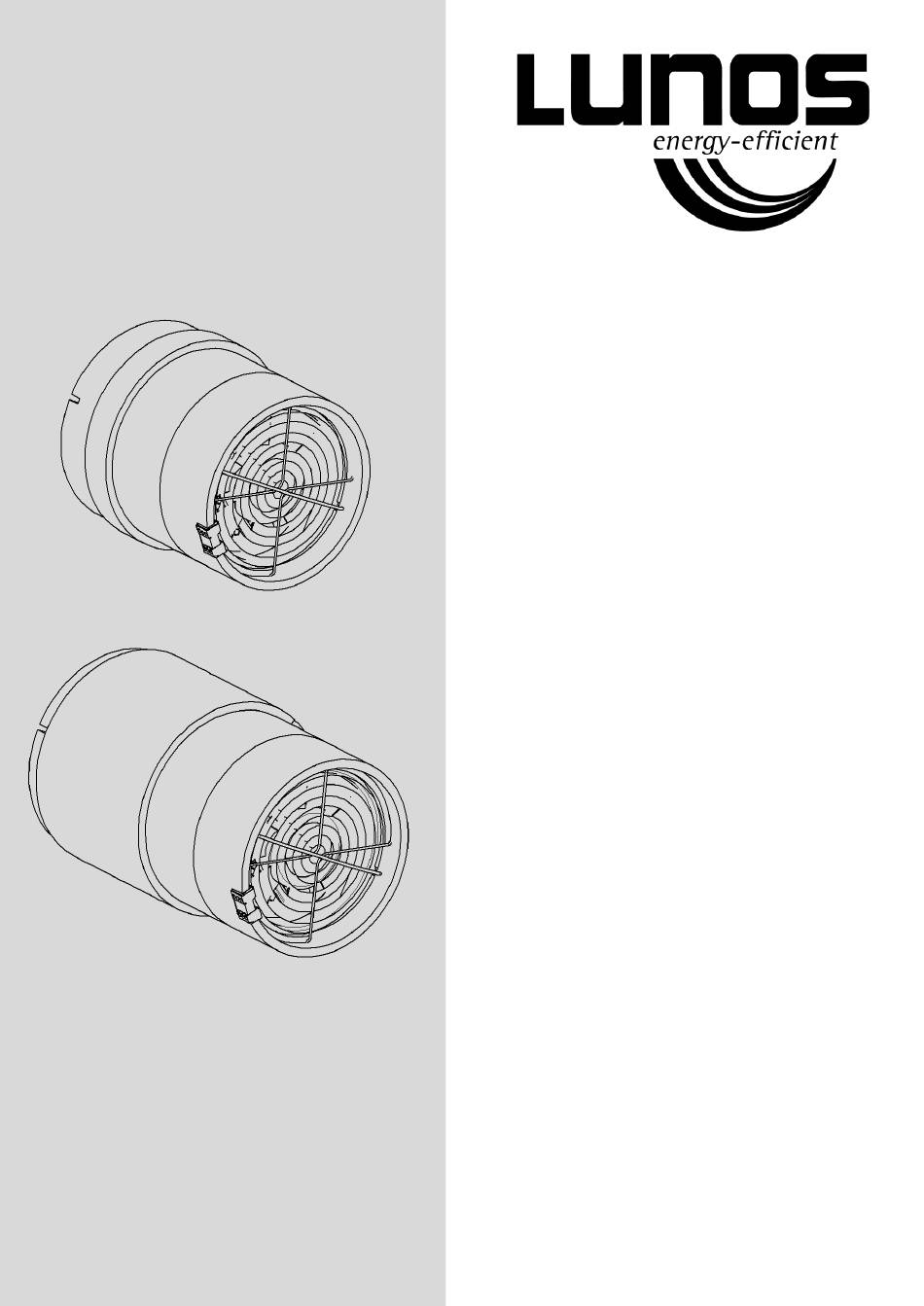

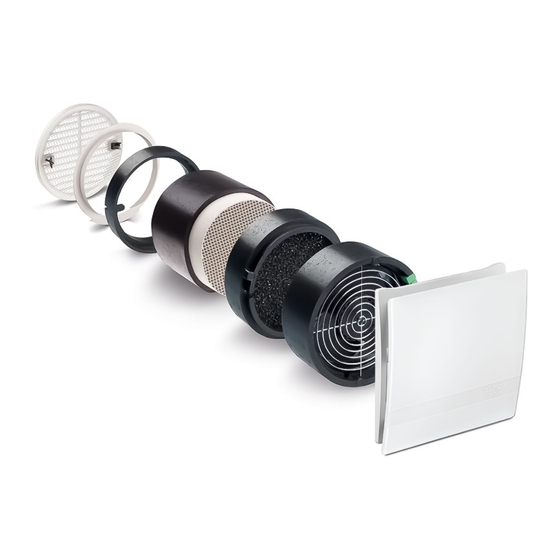

- Page 1 Installation Manual Decentralised Ventilation System with Heat Recovery Series e² Please pass on to user Instruction d'installation Ventilation Décentralisée avec Récupération de Chaleur de Série e² S‘il vous plaît envoyer à l‘utilisateur...
-
Page 3: Table Of Contents
Table of contents / Table des matières e² FR 40267 e²short FR 40268 e²60 FR 40263 e²60short FR 40264 Installation Installation Electrical connection Connexion électrique Notes Remarquer... -
Page 4: E² Fr 40267
e² FR 40267 1 (9/FIB-3R 37214) 35 mm 300 - 700 mm 17 mm 180 mm Ø 160 mm 243 mm 9/IBE 39851 1/WE180 39852 Unit voltage / Tension unitaire 12 V DC SELV, max. 12,6 V Dimensions (Ø x l) / Dimensions (Ø x l) Ø... -
Page 5: E²Short Fr 40268
e²short FR 40268 1 (9/FIB-3R 37214) 180 mm 200 - 300 mm 165 mm 9/IBE 39851 1/WE180 39852 Unit voltage / Tension unitaire 12 V DC SELV, max. 12,6 V Dimensions (Ø x l) / Dimensions (Ø x l) Ø 154 mm, 165 mm Protection class / Degré... -
Page 6: E²60 Fr 40263
e²60 FR 40263 9/FIB-3R 37214 9/SW 39850 35 mm 300 - 700 mm 17 mm 180 mm 100 mm 100 mm 243 mm 9/IBE 39851 1/WE180 39852 Unit voltage / Tension unitaire 12 V DC SELV, max. 12,6 V Dimensions (Ø x l) / Dimensions (Ø x l) Ø... -
Page 7: E²60Short Fr 40264
e²60short FR 40264 9/FIB-3R 37214 9/SW 39850 35 mm 200 - 500 mm 17 mm 180 mm 100 mm 100 mm 165 mm 9/IBE 39851 1/WE180 39852 Unit voltage / Tension unitaire 12 V DC SELV, max. 12,6 V Dimensions (Ø x l) / Dimensions (Ø x l) Ø... -
Page 8: Installation
min. 1m min.1m min. 1m Ø 162 mm 9/R 160-500/700 Devices series e² / Appareils série e² Controller / Régulateur J-Y(St)Y 2x2x0,8mm 5/UNI-FR 40269 5/SC-FT 40113 5/GS 40092 39946 KNX Control4 39977 12V DC SELV Power supply unit / Adaptateur secteur 5/NT18 39973 5/NT60... - Page 9 Ø 162 mm 3 mm - 55 mm LUNOtherm-S...
-
Page 10: Electrical Connection
5/UNI-FR 40269 e² / e²short #3/4 Device / Appareil e²60 / e²60short (max. 40 m³/h) #5/6 e²60 / e²60short (max. 60 m³/h) #7/8 e² (1, 3, 5,...) e² (2, 4, 6,...) 5/GS (optional) + - S1 - S2 0-10 V Input / Entrée - TAC, 5/GS (optional) 5/SC-FT 40113 Colour marked wire / Câble de couleur... - Page 11 TAC 39946 Device / Appareil e² (1, 3) e² (2, 4) + - S1 + - S2 + 12 V 0-10 V + 12 V 0-10 V 100 - 240 V 50/60 Hz KNX Control4 39977 Device / Appareil purple / mauve S red / rouge + 12 V blue / bleu - GND Push button / Bouton poussoir...
- Page 12 Do not position the device above or near room thermostats. Note regarding LUNOS outer covers The solid plastic outer covers provided by LUNOS ensure high resistance to driving rain and can be used in Stress Group III pursuant to DIN 4108-3 (2012-04). Metal or metal-coated covers can be used in Stress Group I pursuant to DIN 4108-3 (2012-04).
- Page 13 Safety instructions Beware! Any assembly work to the ventilation device may only be carried out after dis- connecting all phases of supply voltage! The ventilation device is fitted with protective insulati- on according to Protection Class II, the protection connection is superfluous! Attention! The electric connection may only be made by authorised qualified personnel and according to the applicable version of VDE 0100! Attention! This device may not be operated by children and persons (filter replacement/...
- Page 14 Ne placez pas l'appareil au-dessus ou à proximité de thermostats d'ambiance. Remarque concernant les capots extérieurs LUNOS Les revêtements extérieurs en plastique solide fournis par LUNOS garantissent une résistance élevée à la pluie battante et peuvent être utilisés dans le groupe de sollicitation III conformément à la norme DIN 4108-3 (2012-04).
- Page 15 Mesures de sécurité Attention! L’installation de l’unité de ventilation doit être réalisée avec tous les pôles séparés de la tension du réseau! L'appareil de ventilation est isolé selon la classe de protection II, la connexion du conducteur de protection est omis! Attention! Le raccordement électrique ne peut être effectué...
- Page 16 Notes / Remarques LUNOS Germany LUNOS Lüftungstechnik GmbH & Co. KG Phone +49 30 362 001-0 für Raumluftsysteme +49 30 362 001-89 Wilhelmstr. 31 info@lunos.de 13593 Berlin ∙ Germany www.lunos.de...
