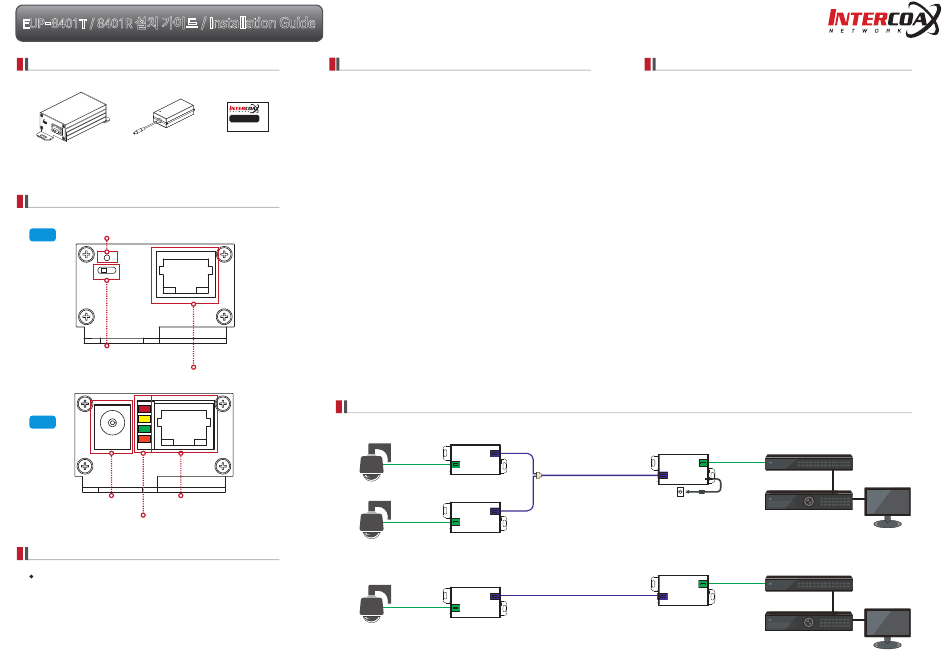

Intercoax EUP-8401T Installation Manual

설치 가이드 /
EUP-8401T / 8401R
구성품 / Package Contents
아답터
EUP-8401T X 1 / 8401R X 1
X 1
PF-560120

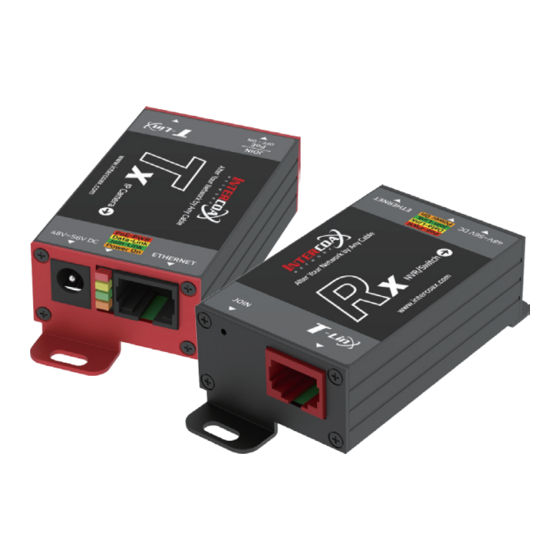

제품 각 부분의 명칭 / Hardware Overview
Join 버튼
Join Button
Right
PoE ON/OFF 스위치(EUP-8401T 전용)
PoE ON/OFF Switch(EUP-8401T Only)
RJ-45 커넥터
RJ-45 connector
Left
DC 전원 어댑터 8401T(PoE output)
DC Power Jack 8401R(PoE input)
상태 표시등
Status LED indicator
고객 지원 정보 / Customer Service
고객 지원과 관련된 자세한 정보는 웹사이트에서 확인하실 수 있습니다.
Please visit below website for more detail information.
http://www.intercoax.com
Intercoax Co., Ltd.
TEL : 031-365-3133~4
FAX : 031-365-3135
E-mail : info@intercoax.com
Installation Guide
제품 설치 가이드
1. 별도의 IP설정이 필요없이 자동으로 카메라에 IP를 부여하는 경우(DHCP 등)를
제외하고, 카메라 제조사 설명서를 참조하여 카메라에 IP주소를 설정해 둡니다.
2. UTP 케이블의 RJ-45 (EoC 라인) 커넥터를 EUP-8401T/8401R에 각각 연결합니다.
설치 가이드
3. 56V 전원 어댑터를 EUP-8401T/8401R에 먼저 연결한 후 AC전원
콘센트에 연결합니다.
* 케이블의 종류 및 상태, PoE 카메라의 소비전력(W) 등에 따라 실제 연결 가능한
설치 가이드
Installation Guide
총 거리가 줄어들 수 있습니다. (7W 카메라의 경우 56V 단일 전원 공급으로
5C-HFBT 최대 1,000m까지 PoE지원.)
* EUP-8401T/8401R 두 제품은 모두 LAN 케이블을 통해 데이터와 전원을 함께
전송합니다. EUP-8401R은 Ethernet 포트를 통해 PoE 입력을 지원하는 제품으로,
PoE 스위치 또는 PoE 인젝터를 사용시 아답터 적용 없이 카메라까지 PoE 전원 공급이
가능합니다. (단, PoE 스위치 전원 용량에 따라 PoE 전송거리는 달라질 수 있습니다.)
4. EUP 제품이 문제 없이 연결된 경우, PWR/Join LED가 켜진 것을 확인합니다.
5. EUP-8401T/8401R이 움직이지 않도록 잘 고정시킵니다.
6. 준비된 UTP케이블(Ethernet 라인)을 이용하여 작동중인 NVR과 EUP-8401R을
먼저 연결하고, 이후 카메라와 EUP-8401T를 연결합니다.
7. PoE IP 카메라를 설치하는 경우, 카메라 쪽 EUP-8401의 PoE 스위치를
ON으로 설정합니다. 별도 전원을 공급받는 IP 카메라를 설치하는 경우,
PoE 스위치를 OFF로 설정합니다.
[노트북 컴퓨터 등을 NVR쪽 EUP-8401R에 연결하여 전 구간의 통신 상태를
확인하기 위한 Ping 테스트를 권장합니다.]
8. NVR에 연결된 모니터를 통해 각 카메라의 영상이 잘 나오는 지 확인합니다.
제품 적용 구성도 / Product Application
PoE IP Camera
PoE IP Camera
PoE IP Camera
EUP-8401
LAN
UTP Cable
EUP-8401
LAN
UTP Cable
LAN EUP-8401
Product Installation Guide
1. Other than automatic IP setting (i.e. DHCP), set the IP address on the
camera following the camera manufacturer's manual.
2. Connect RJ-45 connectors of UTP Cable (EoC Line) to each EUP-8401T/8401R.
3. Connect 56V DC power to EUP-8401T/8401R first and then to AC outlet.
* The total distance may vary with the type and condition of cables,
and power consumption of PoE camera. (For example of 7W camera,
one 56V DC power can supply up to 1,000m of 5C-HFBT equivalent to RG6.)
* Both EUP-8401T/8401R send data and power together via UTP Cable .
* EUP-8401R supports PoE input (IEEE802.3at / 25.5W) – No power supply
is required when using PoE Switch or PoE injector. (PoE distance can vary
depending on the power supply capacity of PoE Switch.)
4. When they are connected without any problem, PWR and Join LED are on.
5. Fix up the EUP-8401T/8401R.
6. Connect the UTP (Ethernet line) cable between EUP-8401R and NVR first
and then between EUP-8401T and camera.
7. Turn on the PoE switch on EUP-8401 for PoE IP camera and turn off for IP camera
with additional power supply.
[Ping test is recommended to confirm the whole network.]
8. Check the video signal on the monitor
LAN
EUP-8401R
PoE Switch
56V DC Power Supply
NVR
LAN
EUP-8401R
PoE Switch
NVR
