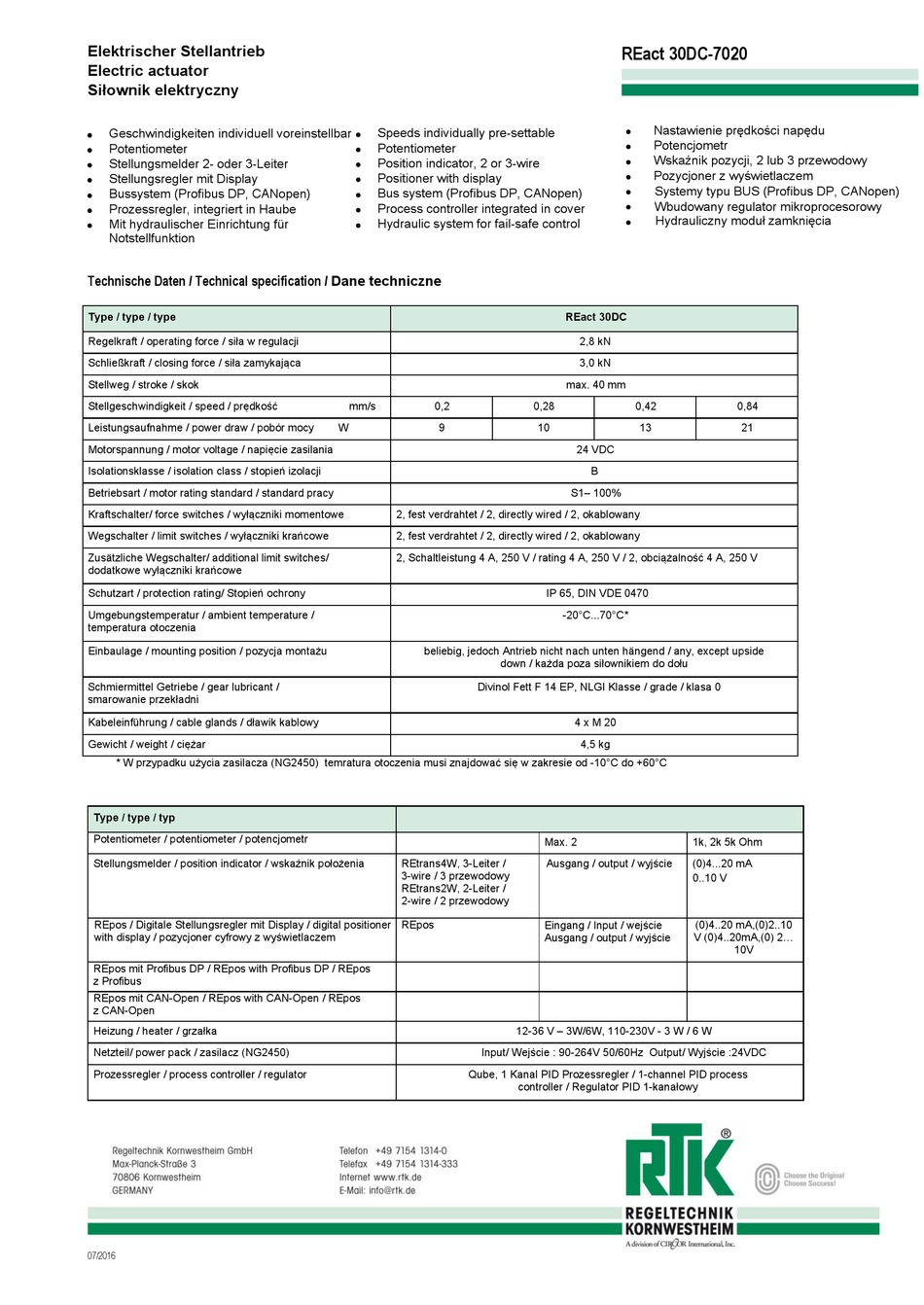

RTK REact 30DC Series Manual page 2

Elektrischer Stellantrieb
Electric actuator
Siłownik elektryczny
Geschwindigkeiten individuell voreinstellbar

Potentiometer

Stellungsmelder 2- oder 3-Leiter

Stellungsregler mit Display

Bussystem (Profibus DP, CANopen)

Prozessregler, integriert in Haube

Mit hydraulischer Einrichtung für

Notstellfunktion
Technische Daten / Technical specification / Dane techniczne
Type / type / type
Regelkraft / operating force / siła w regulacji
Schließkraft / closing force / siła zamykająca
Stellweg / stroke / skok
Stellgeschwindigkeit / speed / prędkość
Leistungsaufnahme / power draw / pobór mocy
Motorspannung / motor voltage / napięcie zasilania
Isolationsklasse / isolation class / stopień izolacji
Betriebsart / motor rating standard / standard pracy
Kraftschalter/ force switches / wyłączniki momentowe
Wegschalter / limit switches / wyłączniki krańcowe
Zusätzliche Wegschalter/ additional limit switches/
dodatkowe wyłączniki krańcowe
Schutzart / protection rating/ Stopień ochrony
Umgebungstemperatur / ambient temperature /
temperatura otoczenia
Einbaulage / mounting position / pozycja montażu
Schmiermittel Getriebe / gear lubricant /
smarowanie przekładni
Kabeleinführung / cable glands / dławik kablowy
Gewicht / weight / ciężar
* W przypadku użycia zasilacza (NG2450) temratura otoczenia musi znajdować się w zakresie od -10°C do +60°C
Type / type / typ
Potentiometer / potentiometer / potencjometr
Stellungsmelder / position indicator / wskaźnik położenia
REpos / Digitale Stellungsregler mit Display / digital positioner
with display / pozycjoner cyfrowy z wyświetlaczem
REpos mit Profibus DP / REpos with Profibus DP / REpos
z Profibus
REpos mit CAN-Open / REpos with CAN-Open / REpos
z CAN-Open
Heizung / heater / grzałka
Netzteil/ power pack / zasilacz (NG2450)
Prozessregler / process controller / regulator
07/2016
Speeds individually pre-settable

Potentiometer

Position indicator, 2 or 3-wire

Positioner with display

Bus system (Profibus DP, CANopen)

Process controller integrated in cover

Hydraulic system for fail-safe control

mm/s 0,2
W 9
2, fest verdrahtet / 2, directly wired / 2, okablowany
2, fest verdrahtet / 2, directly wired / 2, okablowany
2, Schaltleistung 4 A, 250 V / rating 4 A, 250 V / 2, obciążalność 4 A, 250 V
beliebig, jedoch Antrieb nicht nach unten hängend / any, except upside
down / każda poza siłownikiem do dołu
Divinol Fett F 14 EP, NLGI Klasse / grade / klasa 0
REtrans4W, 3-Leiter /
3-wire / 3 przewodowy
REtrans2W, 2-Leiter /
2-wire / 2 przewodowy
REpos
Input/ Wejście : 90-264V 50/60Hz Output/ Wyjście :24VDC
Qube, 1 Kanal PID Prozessregler / 1-channel PID process
REact 30DC-7020
Nastawienie prędkości napędu

Potencjometr

Wskaźnik pozycji, 2 lub 3 przewodowy

Pozycjoner z wyświetlaczem

 Systemy typu BUS (Profibus DP, CANopen)
Wbudowany regulator mikroprocesorowy

Hydrauliczny moduł zamknięcia

REact 30DC
2,8 kN
3,0 kN
max. 40 mm
0,28 0,42
10 13
24 VDC
B
S1– 100%
IP 65, DIN VDE 0470
-20°C...70°C*
4 x M 20
4,5 kg
Max. 2
Ausgang / output / wyjście
Eingang / Input / wejście
Ausgang / output / wyjście
12-36 V – 3W/6W, 110-230V - 3 W / 6 W
controller / Regulator PID 1-kanałowy
0,84
21
1k, 2k 5k Ohm
(0)4...20 mA
0..10 V
(0)4..20 mA,(0)2..10
V (0)4..20mA,(0) 2...
10V
