LED Fresnel Mini HDD
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led22896
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-49-32
Menu
Control
Advertisement
Table of Contents
Related Manuals for Expolite LED Fresnel Mini HDD
Summary of Contents for Expolite LED Fresnel Mini HDD

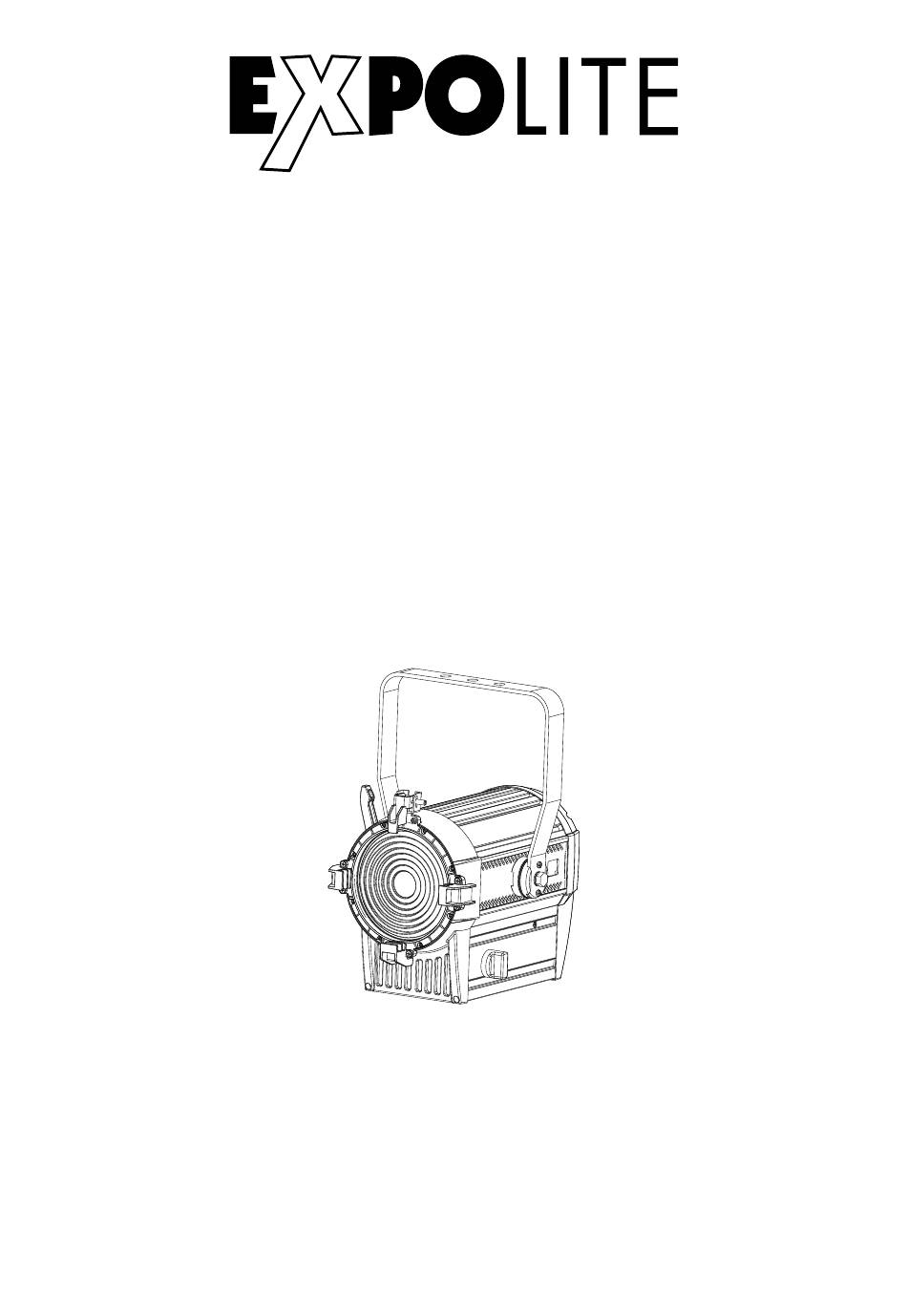

- Page 1 LED Fresnel Mini HDD Bedienungsanleitung User Manual Art.Nr.: led22896 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-49-32...
- Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Page 3: Table Of Contents
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-11 Delivery E-12 Product Information E-13 Dimensions E-14 Installation E-15 Operation E-16 Using DMX512 Controller E-19... - Page 4 - Expolite LED Fresnel Mini HD - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...
-
Page 5: Technische Daten
Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme 105W Abmessungen 324 x 282 x 266mm 6,1kg Gewicht Anschlüsse Power In/Out | DMX In/Out Betriebstemperatur -0°C - 45°C Luftfeuchtigkeit < 98% Schutzklasse IP 20 Gehäuse Aluminium-Strangpressprofil LEDs ca. 90W 3200K* LED Treiberstrom 3,0A Abstrahlwinkel... -
Page 6: Abmessungen
Abmessungen 58,7 281.5 55,4 266.00 67,5 324.00 D-06... -
Page 7: Installation
Installation Montage Hängend Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen Herabfallen versehen werden. Stehend Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende Halterung (zum Beispiel ein Bodenstativ) notwendig. -
Page 8: Bedienung
Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts In gewähltes Menü springen; Eingabe bestätigen ENTER-Taste: UP-Taste: Aufwärts blättern; Wert erhöhen MENU DOWN-Taste: Abwärts blättern; Wert verringern DOWN ENTER DIM-Taste: Manuelles Einstellen der Helligkeit (2x drücken) Menüstruktur MENU D.(0 - 100) PERSON PERSON PERSON... - Page 9 DMX-Adresse einstellen MENU D.(001 - 512) PERSON ADDR HSIC Im Menü wird im Punkt ADDR die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSON HSIC PERS STD.P Im Menü SET, Untermenü PERS wird die Belegung der DMX-Kanäle des Gerätes festgelegt.
- Page 10 Verschiedene Einstellungen MENU PERSON HSIC HSIC DIMX DIM1 DIM2 DIM3 DIM4 HSIC CURV HSIC PERF LIVE STDO POWR HSIC SLCK HSIC DERR SAVE BLAK HSIC REST REST HSIC HSIC SEND **** **** SELF HSIC MCON MAST Das Passwort lautet: UP - DOWN - UP - DOWN - ENTER KEY: aktiviert oder deaktiviert den Passwortschutz des Gerätes bei Gerätestart.
-
Page 11: Steuerung Mit Dmx512
DERR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten empfangenen Wert zu halten, oder BLAK für Blackout. REST: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen. MCON: legt fest, ob das Gerät Daten als Master an andere Geräte sendet (MAST), oder nicht (SELF). - Page 12 Delivery - Expolite LED Fresnel Mini HD - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-12...
-
Page 13: Product Information
Product Information Voltage 100V - 240V AC 50/60Hz Power Consumption 105W Dimensions 324 x 282 x 266mm 6,1kg Weight Connectors Power In/Out | DMX In/Out Ambient Temperature -0°C - 45°C Humidity < 98% Protection IP 20 Housing Extruded Aluminium Housing LEDs ca. -
Page 14: Dimensions
Dimensions 58,7 281.5 55,4 266.00 67,5 324.00 E-14... -
Page 15: Installation
Installation Mounting Hanging The fixture can be mounted in a hanging position using the mounting bracket. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. Standing The fixture can be mounted in an upright or sitting position. An appropriate attachment (e.g. -
Page 16: Operation
Operation Display Operation MENU: Return to previous menu ENTER: Enter currently selected menu Scroll Up, Increase value MENU Scroll down: Decrease value DOWN: ENTER DOWN DIM: Manual control of intensity (Press 2x) Menu Map MENU PERSON STAT HSIC 0 - 100 PERSON PERSON HSIC... - Page 17 Setting DMX-Address MENU D.(001 - 512) PERSON ADDR HSIC The DMX start address of the fixture is set in the menu ADDR. This is retained even when changing the personality. Setting DMX-Personality MENU PERSON HSIC PERS STD.P The personality is set in the menu SET, submenu PERS. There are three different modes which can be choosen: UNO (1 channel), DOS (2 channels), STD.P (3 channels).
- Page 18 Miscellaneous Setting MENU PERSON HSIC HSIC DIMX DIM1 DIM2 DIM3 DIM4 HSIC CURV HSIC PERF LIVE STDO POWR HSIC SLCK HSIC DERR SAVE BLAK HSIC REST REST HSIC HSIC SEND **** **** SELF HSIC MCON MAST The default password is: UP - DOWN - UP - DOWN - ENTER KEY: activates or deactivates the password protection of the fixture.
-
Page 19: Using Dmx512 Controller
REST: sets all editable settings back to factory default. MCON: sets if the fixture is a master and sends data to other fixtures (MAST), or not (SELF). Current Software Version When the software of the fixture is booting, the current installed software version is shown for about 5 seconds in the display. - Page 20 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
