Page 1: User Manual

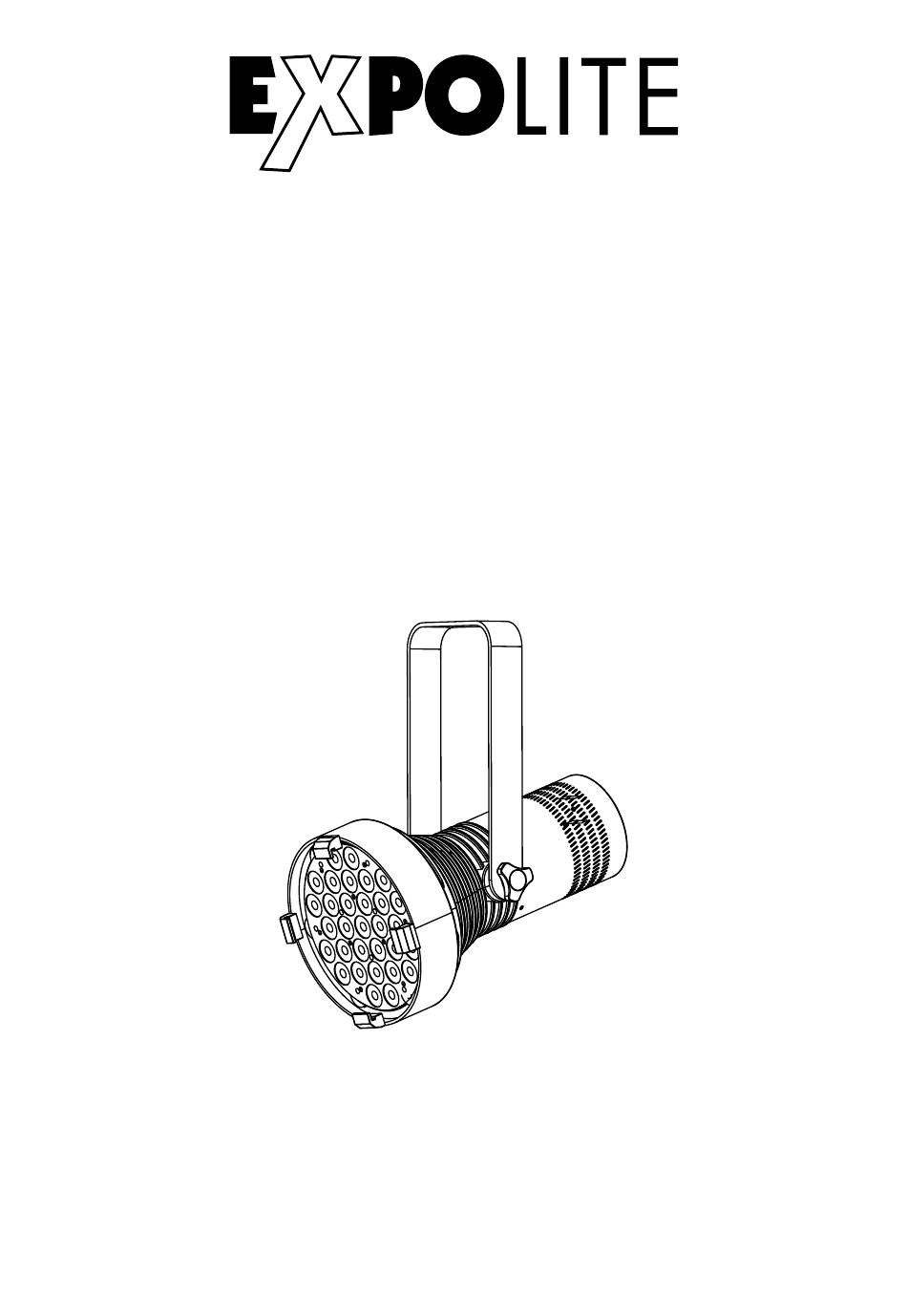

FLS Power Bedienungsanleitung User Manual Art.Nr.: led26500 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-36-32... - Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Page 3: Table Of Contents
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-12 Delivery E-14 Product Information E-15 Dimensions E-16 Installation E-17 Operation E-18 Using DMX512 Controller E-22... - Page 4 Lieferumfang - Expolite FLS Power - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...
-
Page 5: Technische Daten
Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme 350W Abmessungen 234 x 234 x 495mm Gewicht 6,4kg Anschlüsse Power In/Out | DMX In/Out Betriebstemperatur -20°C - 45°C Luftfeuchtigkeit < 98% Schutzklasse IP 20 Gehäuse Aluminiumdruckguss Gehäuse LEDs 31x 10W CW/WW* Abstrahlwinkel 20°... -
Page 6: Abmessungen
Abmessungen 494.5mm 234mm 234mm D-06... -
Page 7: Installation
Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden. -
Page 8: Bedienung
Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts In gewähltes Menü springen; Eingabe bestätigen ENTER-Taste: UP-Taste: Aufwärts blättern; Wert erhöhen DOWN-Taste Abwärts blättern; Wert verringern MENU ENTER DOWN Menüstruktur MENU STAT COLO PERSON STAT CW HSIC 0-255 STAT WW 0-255 COLOR TEMP HSIC... - Page 9 DMX-Adresse einstellen MENU PERSON HSIC Address 1-512 Im Menü wird im Punkt DMX, Untermenü Address die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSON Channel Mode HSIC 2/3/4/6 Im Menü DMX wird im Untermenü Channel Mode die Belegung der DMX-Kanäle des Gerätes festgelegt.
- Page 10 Info-Menü MENU HSIC INFORMATION PERSON Software VX.X.X. Hardware HSIC HX.X.X. Fix times HSIC XXXXXh XXm Untermenü Software: zeigt die aktuell installierte Firmware des Gerätes an. Untermenü Hardware: zeigt die verbaute Hardwareversion des Gerätes an. Untermenü Fix times: zeigt die bisherige Betriebsdauer des Gerätes an. Verschiedene Einstellungen MENU SETUP...
- Page 11 Runmode auswählen MENU RUN MODE HSIC PERSON HSIC SLAVE Im Menü RUN MODE wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller muss DMX aktiviert werden. Im Modus SLAVE wird das Gerät von einem Master-Gerät gesteuert. Reset MENU RESET HSIC ENTER PERSON...
-
Page 12: Steuerung Mit Dmx512
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 4 DMX-Personalities (2-/3-/4-/5-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... - Page 13 5Ch Mode 0-255 Dimmer CW 0-255 Dimmer WW Strobe No Function 9-255 Strobe (Slow to fast) Auto Mode No Function 9-50 Auto 1 51-100 Auto 2 101-150 Auto 3 151-200 Auto 4 201-255 Auto 5 0-255 Auto Mode Speed D-13...
- Page 14 Delivery - Expolite FLS Power - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-14...
-
Page 15: Product Information
Product Information Voltage 100V - 240V AC 50/60Hz Power Consumption 350W Dimensions 234 x 234 x 495mm Weight 6,4kg Connectors Power In/Out | DMX In/Out Ambient Temperature -20°C - 45°C Humidity < 98% Protection IP 20 Housing Aluminiumdruckguss Gehäuse LEDs 31x 10W CW/WW* Optics 20°... -
Page 16: Dimensions
Dimensions 494.5mm 234mm 234mm E-16... -
Page 17: Installation
Installation Mounting Hanging The device can be used in any position. On the mounting bracket are holes available, for attaching standard brackets. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device. NOTE The LED module can be operated in any position. -
Page 18: Operation
Operation Display Operation MENU: Return to previous menu ENTER: Enter currently selected menu Scroll Up, Increase value Scroll down: Decrease value DOWN: MENU ENTER DOWN Menu Map MENU STAT COLO PERSON STAT CW HSIC 0-255 STAT WW 0-255 COLOR TEMP HSIC 0-255 STAT STROB... - Page 19 Setting DMX-Address MENU MENU PERSON HSIC Address 1-512 The DMX start address of the fixture is set in the menu DMX, submenu Address. This is retained even when changing the personality. Setting DMX-Personality MENU PERSON Channel Mode HSIC 2/3/4/6 The personality is set in the menu DMX, submenu Channel Mode. There are four different modes which can be choosen: 2-, 3-, 4 -and 5-channels.
- Page 20 Info-Menü MENU HSIC INFORMATION PERSON Software VX.X.X. Hardware HSIC HX.X.X. Fix times HSIC XXXXXh XXm Submenu Software: shows current firmware version of the fixture. Submenu Hardware: show current hardware versions of the fixture. Submenu Fix times: shows current working time of the fixture. Miscellaneous Settings MENU PERSON...
- Page 21 Choose Run Mode MENU RUN MODE PERSON HSIC HSIC SLAVE The operating mode is set in menu RUN MODE. For operation on a DMX-controller DMX needs to be set. SLAVE sets the fixture into slave mode. Reset MENU RESET HSIC ENTER PERSON In the menu RESET all settings can be set to factory default by pressing the ENTER button.
-
Page 22: Using Dmx512 Controller
Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are four DMX personalities with 2, 3, 4, 5 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed. - Page 23 5Ch Mode 0-255 Dimmer CW 0-255 Dimmer WW Strobe No Function 9-255 Strobe (Slow to fast) Auto Mode No Function 9-50 Auto 1 51-100 Auto 2 101-150 Auto 3 151-200 Auto 4 201-255 Auto 5 0-255 Auto Mode Speed E-23...
- Page 24 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
