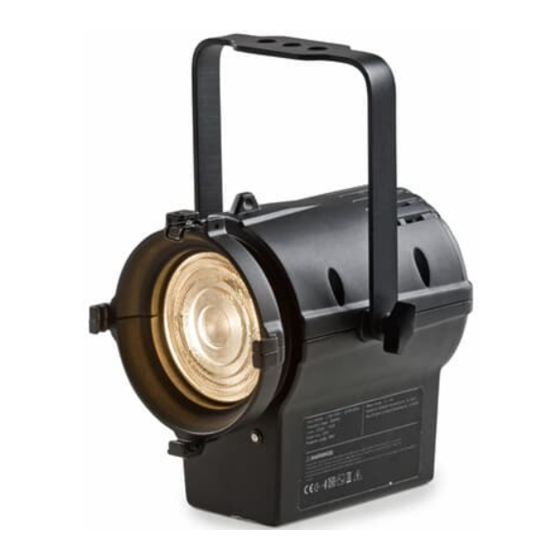

LED Fresnel Micro HDD
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led22780
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2019-09-42
Menu
Control
Advertisement
Table of Contents
Related Manuals for Expolite LED Fresnel Micro HDD
Summary of Contents for Expolite LED Fresnel Micro HDD

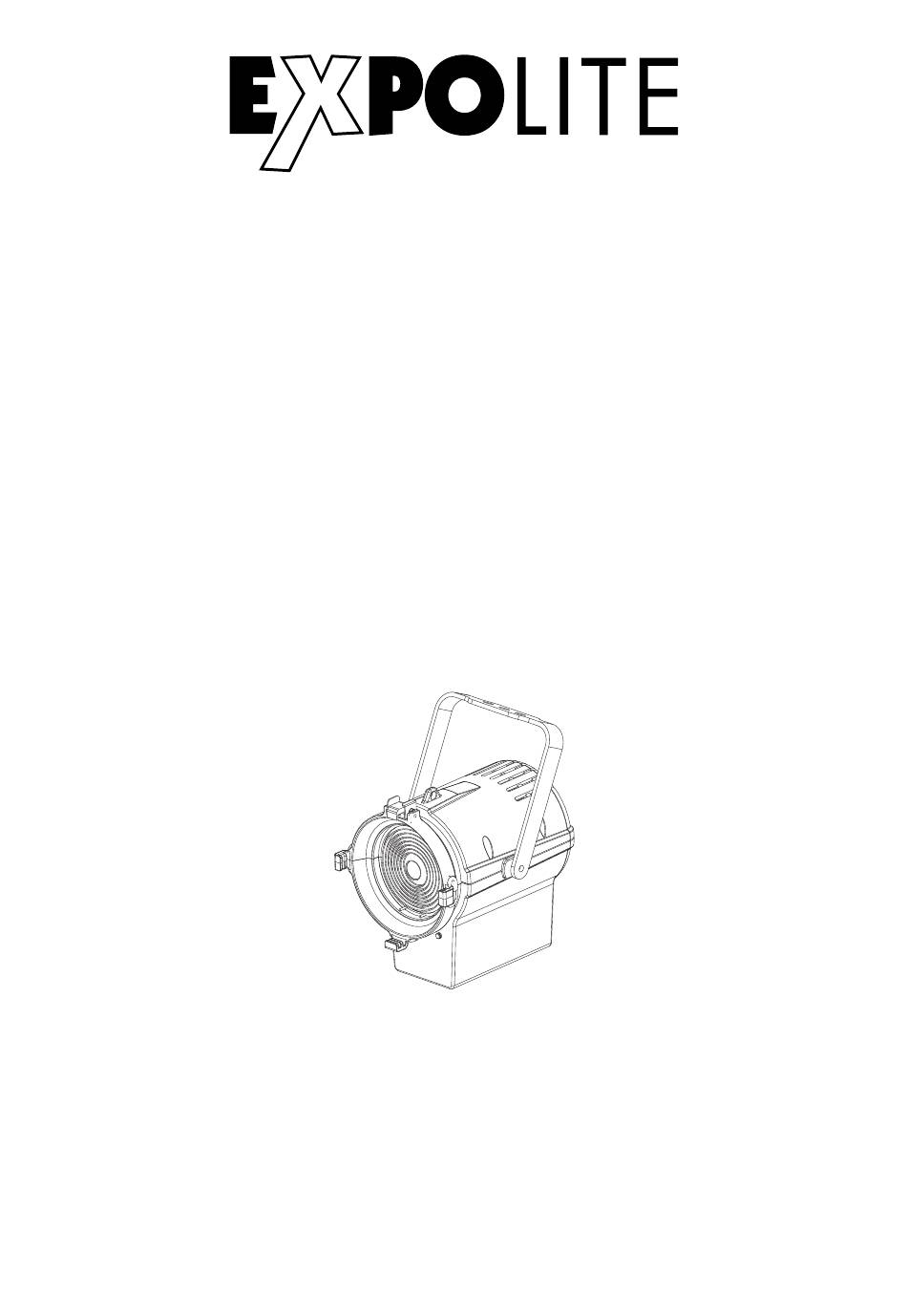

- Page 1 LED Fresnel Micro HDD Bedienungsanleitung User Manual Art.Nr.: led22780 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2019-09-42...
- Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Page 3: Table Of Contents
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Abmessungen D-05 Technische Daten D-06 Installation D-07 Bedienung D-08 Einstellen des Zooms D-09 Delivery E-10 Dimensions E-11 Product Information E-12 Installation E-13 Operation E-14 Zoom Adjustment E-15... - Page 4 - Expolite LED Fresnel Micro HDD - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...
-
Page 5: Abmessungen
Abmessungen D-05... -
Page 6: Technische Daten
Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme Abmessungen 250 x 164 x 187mm 2,4kg Gewicht Anschlüsse Power In Betriebstemperatur -0°C - 45°C Luftfeuchtigkeit < 98% Schutzklasse IP 20 Gehäuse Aluminiumdruckguss Gehäuse LEDs 40W 3200K* LED Treiberstrom 0,63A Abstrahlwinkel 12°... -
Page 7: Installation
Installation Montage Hängend Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen Herabfallen versehen werden. Stehend Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende Halterung (zum Beispiel ein Bodenstativ) notwendig. -
Page 8: Bedienung
Bedienung Bedienung Wenn der Stecker des Gerätes in eine Steckdose gesteckt wird, beginnt das Gerät zu leuchten. Wenn der Stecker aus der Steckdose entfernt wird, ist das Gerät aus. Dieses Gerät kann an einem Dimmer-Pack betrieben werden und über diesen ähnlich einem Halogenleucht- mittel gedimmt werden! D-08... -
Page 9: Einstellen Des Zooms
Einstellen des Zooms Wird der Zoom-Regler des Gerätes gegen den Uhrzeiger- sinn gedreht, vergrößert sich der Lichtkegel des Gerätes Wird der Zoom-Regler des Gerätes im Uhrzeigersinn gedreht, verkleinert sich der Lichtkegel des Gerätes D-09... - Page 10 Delivery - Expolite LED Fresnel Micro HDD - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-10...
-
Page 11: Dimensions
Dimensions E-11... -
Page 12: Product Information
Product Information Voltage 100V - 240V AC 50/60Hz Power Consumption Dimensions 250 x 164 x 187mm 2,4kg Weight Connectors Power In Ambient Temperature -0°C - 45°C Humidity < 98% Protection IP 20 Housing Die-cast Aluminium LEDs 40W 3200K* LED Current 0,63A Optics 12°... -
Page 13: Installation
Installation Mounting Hanging The fixture can be mounted in a hanging position using the mounting bracket. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. Standing The fixture can be mounted in an upright or sitting position. An appropriate attachment (e.g. -
Page 14: Operation
Operation Operation When the powerplug is connected to a plug socket, the device starts operating. When the powerplug is disconnected, the device stops operating. It is possible to use this fixture with a dimmer-pack. The fixture can be dimmed similar to a halogen lamp, then! E-14... -
Page 15: Zoom Adjustment
Zoom Adjustment If the zoom-encoder is turned counterclockwise the beam of the fixture increases. If the zoom-encoder is turned clockwise the beam of the fixture decreases. E-15... - Page 16 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
