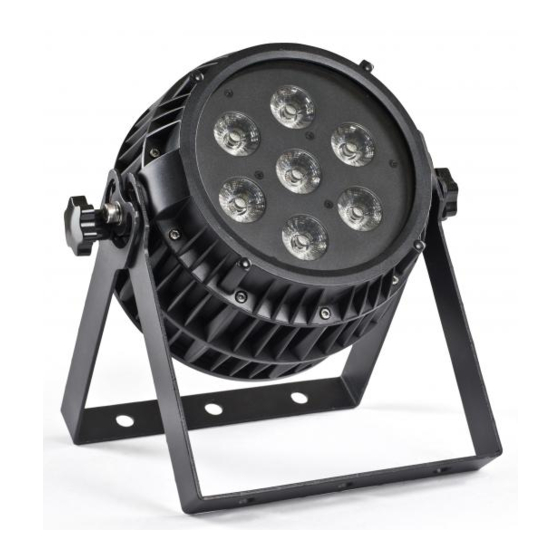

- Page 1 TOUR-PAR AKKU BEDIENUNGSANLEITUNG FÜR LED51000 TOUR-PAR AKKU USER MANUAL FOR LED51000...
-
Page 2: Technische Daten
PRODUKTEIGENSCHAFTEN TECHNISCHE DATEN Spannung 100-264VAC 47-63Hz Max. Power Ladevorgang 84 Watt Sekundärspannung 29,4 VDC Ladestrom Akku 170 Wh Ladezeit 0 > 100%: ca. 4h ca. 3h @ voll weiß; Laufzeit ca. 10-12h @ einfarbig Betriebstemperatur -20° - 45°C Schutzklasse IP65 LEDs 7 x 6in1 RGBAWUv 12W Abstrahlwinkel... - Page 3 SICHERHEITSHINWEISE LESEN SIE VOR DER INBETRIEBNAHME IMMER DIE BEDIENUNGS- ANLEITUNG. STELLEN SIE SICHER, DASS DER AM GERÄT ANGEGE- BENE WERT FÜR DIE NETZSPANNUNG DEM DER VERSORGUNGS- SPANNUNG VOR ORT ENTSPRICHT. Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert werden. Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften vorgenommen werden.
- Page 4 SCHUTZ GEGEN FREMDKÖRPER UND WASSER Für Geräte mit Schutz gegen Fremdkörper und Wasser nach IP-Code Die Schutzart eines Gerätes wird anhand genormter Prüfverfahren festgestellt. Zur Einordnung der Schutzart wird der IP-Code be- nutzt. Dieser setzt sich aus den Buchstaben IP und zwei Kennzif- fern zusammen.
- Page 5 TEMPORÄRER BETRIEB Grundsätzlich ist Veranstaltungsequipment immer für den vorübergehenden Einsatz konzipiert, der einer repräsentativen Anwendung für Eventbeleuchtung entspricht. Hierzu zählen Kon- zerte, Festivals, Einsätze in Spielstätten wie Theatern, Clubs und Diskotheken oder vergleichbare Venues. Ein Dauerbetrieb, besonders unter Außenbedingungen oder eine dauerhafte bauliche Anbringung im Außenbereich kann zu Einschränkungen in der Funktion sowie vorzeitiger Ermüdung der Dichtungen, Kabel und Oberflächenbeschichtung führen.
- Page 6 HINWEISE FÜR AKKUBETRIEBENE GERÄTE Bitte die Hinweise für die Handhabung von Akkus beachten. Die Lade sowie Lagerungsanweisung verhindert einen vorzeitigen Verschleiß der Akkus. Akkus sind Verschleißteile und können durch falsche Handhabung vorzeitig altern und die vorgesehene Lebenserwartung unter- schreiten. Der verbaute Akkutyp besteht aus 21 Lithium-Zellen mit einer Nennspannung von 3,7 V und einer Kapazität von 2200 mAh.
- Page 7 AUFLADEN Nicht länger als 24 Stunden laden. Empfohlene Umgebungstemperatur für Ladevorgang: 0° - 35°C. Spätestens 3 Tage nach Benutzung voll Aufladen. BETRIEB Das Gerät nicht während des Ladevorganges betreiben. Das Gerät nicht mit angeschlossener externer Spannungsver- sorgung betreiben. Der Betrieb mit Netzspannung führt zu einem schnellen Altern des Akkus! LAGERUNG Nicht bei Temperaturen über 35°C Lagern.
-
Page 8: Installation
INSTALLATION BEFESTIGUNG HÄNGEND: Das Gerät kann an dem Haltebügel hängend montiert werden. Hierzu muss eine geeignete Befestigung wie eine Traversenschelle benutzt werden. Bitte achten Sie auf geltende Vorschriften zur Si- cherung, wie das Anschlagen eines Sicherungsseiles. STEHEND: Das Gerät kann durch aufklappen des Bügels sicher aufgestellt werden. -
Page 9: Bedienung
DISPLAYMENÜ BEDIENUNG Menu: Weiter zum nächsten Menü. Enter: Auswahl des aktuellen Punktes. Scrollen durch das Menü oder erhöhen von Werten. Down: Scrollen durch das Menü oder senken von Werten MENÜSTRUKTUR ADDR D001-D512 MENÜ SLAU SLAU CHND 11CH NODE NOD0 NOD1 NOD2 NOD3 NOD4... -
Page 10: Master/Slave Mode
DMX512 ADRESSE Im Menü ADDR wird die DMX-Startadresse des Gerätes eingestellt. MENÜ ADDRESS 0-512 MASTER/SLAVE MODE Wenn das Gerät als Master betrieben wird, sendet es die Funktio- nen synchron über die Signalverbindung an verbundene Slave-Ge- räte.In diesem Betriebsmodus darf kein DMX512-Kontroller in der Signalkette eingebunden sein, da es zu Störungen führen würde. - Page 11 DIMMERKURVE Im Menü DIM können verschiedene Dimmerkurven gewählt wer- den. In diesem Fall wird ein kleines Delay im Dimmer aktiviert um das Dimmverhalten etwas harmonischer wirken zu lassen (siehe Abbildungen unten). MENÜ NODE NODE 0 NODE 1 NODE 2 NODE 3 S CURVE LINEAR SQARE...
- Page 12 GRADUAL-CHANGE EFFEKT 3.11 Der Farbwechsel-Effekt „Graudal-Change“ wird im Menü unter FADE eingestellt. MENÜ FA00 FADE FA15 STAND-ALONE STROBE FUNKTION 3.12 Das Stroboskop wird im Menü unter FLAS aktiviert MENÜ FLAS FLAS00 FLAS15 WIRELESS VERBINDEN 3.13 Im Menü unter WDMX wird das Pairing reseted. Nach dem Reset blinkt die blaue Wireless-LED bis eine neue Verbindung hergestellt wurde.
- Page 13 STEUERUNG ÜBER DMX512 KANALBELEGUNG Hinweis: Dieses Produkt hat verschiedene DMX-Modi. Diese werden im Menü unter CHND ausgewählt. DMX CHANNEL (6CH) CHANNEL WERT FUNKTION 0 - 255 R 0 - 100% 0 - 255 G 0 - 100% 0 - 255 B 0 - 100% 0 - 255 A 0 - 100%...
- Page 14 DMX CHANNEL (8CH) CHANNEL WERT FUNKTION 0 - 255 General Dimming 0 - 255 R 0 - 100% 0 - 255 G 0 - 100% 0 - 255 B 0 - 100% 0 - 255 A 0 - 100% 0 - 255 W 0 - 100% 0 - 255 UV 0 - 100%...
- Page 15 CHANNEL WERT FUNKTION 73 - 75 A + UV 76 - 78 W + UV 79 - 81 R + G + B 82 - 84 R + G + A 85 - 87 R + G + W 88 - 90 R + G + UV 91 - 93 R + B + A...
- Page 16 CHANNEL WERT FUNKTION 0 - 15 invalid 10CH Color changing, bigger 16 - 255 value, faster speed 0 - 5 Set by LED display Mode 0-4 6 -55 MODE0: Linear curve 56 - 105 and not smooth 106 - 155 MODE1: Linear curve and smooth 156 - 205...
-
Page 17: Product Specifications
PRODUCT SPECIFICATIONS TECHNICAL SPECIFICATION voltage 100-264VAC 47-63Hz max. chargingpower 84 Watt charger voltage 29.4 VDC charge current battery capacity 170 Wh charing time about 4h ~ 3h @ full on; running hours ~ 10-12h @ single color operation temperature -20° - 45°C protection class IP65 LEDs... -
Page 18: Safety Warning
SAFETY WARNING This product must be installed by a qualified professional. All maintenance must be carried out by a qualified electrician. A minimum distance of 0.5m must be maintained between the equipment and a combustible surface. The product must always be operated in a well ventilated area. DO NOT stare directly into the LED light source. -
Page 19: Protection Against Solids And Water
PROTECTION AGAINST SOLIDS AND WATER Only for IP-rated fixtures The protection level of a housing is set by apllied standards. For classification there is used the IP-Code. It contains the declaration „IP“ and two following numbers. The first number charaterises the protection against harmful effects of solids, the second is rating the waterprotection. - Page 20 TEMPORARY USE Eventequipment is designed for temporary use. This are typical purpose as concerts, festivals, theatre, clubs and discouse and referable venues. Longterm use, specially under outdoorconditions and fixed out- door installation can bring damage in aging materials and affect the coated surface.
- Page 21 USING BATTERYDRIVEN FIXTURES Please take care of the following instructions. Rechargable Batter- ies are wear components. In case of wrong use, the lifespan will be reduced extremly. Correct storing and charging will prevent early damage or loss of capacity. The used Battery-Type is made of 21 Lithium-Cells, each a 3.7 V and 2200mAh Type.
- Page 22 CHARGING Do not charge longer then 24 hours a time Recommended ambient temperatur during charge: 0° - 35°C Charge completly a least 3 days after use OPERATING Do not operate the unit during charge Avoid operation with external power. The Lifespan of the battery will decrease strongly! STORING Do not store in ambient temperature more than 35°C.
- Page 23 INSTALLATION MOUNTING HANGING: The fixture can be mounted in a hanging position using the supporting bracket. The bracket should be secured to the mounting truss or struc- ture using a standard mount- ing clamp. Please note that when hanging the unit a safety cable should also be used.
-
Page 24: Display Panel Operation
DISPLAY PANEL OPERATION DISPLAY OPERATION Menu: back Enter: enter Down: down MENU MAP ADDR D001-D512 MENU SLAU SLAU CHND 11CH NODE NOD0 NOD1 NOD2 NOD3 NOD4 SP ... SP00 SP01 SP15 ASC ... ASC00 ASC01 ASC15 FADE ... FADE00 FADE01 FADE15 FLAS ... -
Page 25: Dmx512 Settings
DMX512 SETTINGS Enter the ADDRESS mode to set the DMX ADDRESS. MENU ADDRESS 0-512 MASTER/SLAVE MODE When the fixtures work in master mode it will send out the signal for the slave synchronous with it. To avoid the host signal and DMX512 signals interfere with each other, should cut off the DMX512 signals. -
Page 26: Dimmer Curve
DIMMER CURVE Menu DIM allows to select different kind of dimming curve. In this case the dimming will be smoothed by a short delay. MENU NODE NODE 0 NODE 1 NODE 2 NODE 3 S CURVE LINEAR SQARE INVERSE SQUARE ... - Page 27 GRADUAL-CHANGE EFFECT 3.11 Graudal-Change is locted as FADE. MENU FADE FA00 FA15 STAND-ALONE FLASH FUNTCION 3.12 FLAS-Function is a automated white strobe. MENU FLAS00 FLAS FLAS15 WIRELESS RESET 3.13 Use Menu - WDMX - SET function to reset Wireless DMX. The Blue W-DMX LED will blink as long as it tries to connect and become constant blue when it is connected.
-
Page 28: Using A Dmx512 Controller
USING A DMX512 CONTROLLER CHANNEL ASSIGNMENT Note: This product have different DMX512 channel configuration that are selected at CHnd. DMX CHANNEL (6CH) CHANNEL VALUE FUNCTION 0 - 255 R 0 - 100% 0 - 255 G 0 - 100% 0 - 255 B 0 - 100% 0 - 255 A 0 - 100%... - Page 29 DMX CHANNEL (8CH) CHANNEL VALUE FUNCTION 0 - 255 General Dimming 0 - 255 R 0 - 100% 0 - 255 G 0 - 100% 0 - 255 B 0 - 100% 0 - 255 A 0 - 100% 0 - 255 W 0 - 100% 0 - 255 UV 0 - 100%...
- Page 30 CHANNEL VALUE FUNCTION 73 - 75 A + UV 76 - 78 W + UV 79 - 81 R + G + B 82 - 84 R + G + A 85 - 87 R + G + W 88 - 90 R + G + UV 91 - 93 R + B + A...
- Page 31 CHANNEL VALUE FUNCTION 0 - 15 invalid 10CH Color changing, bigger 16 - 255 value, faster speed 0 - 5 Set by LED display Mode 0-4 6 -55 MODE0: Linear curve 56 - 105 and not smooth 106 - 155 MODE1: Linear curve and smooth 156 - 205...
- Page 32 WWW.EXPOLITE-LED.DE...
