Expolite TourROD RGB User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries

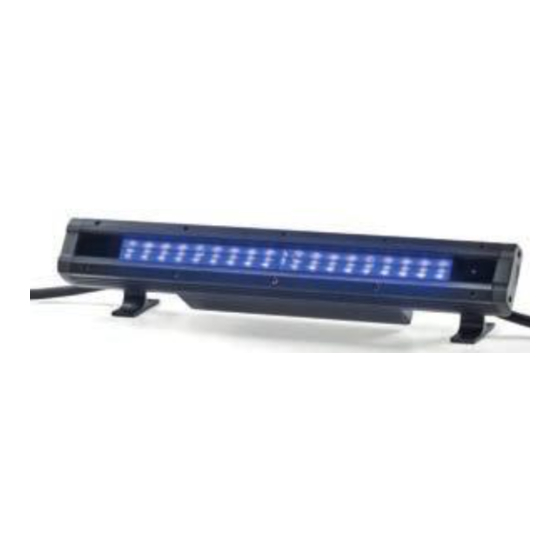

TourROD RGB
User Manual
Art.Nr.: led25550
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-47-32
Menu
Control

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TourROD RGB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Expolite TourROD RGB

Summary of Contents for Expolite TourROD RGB

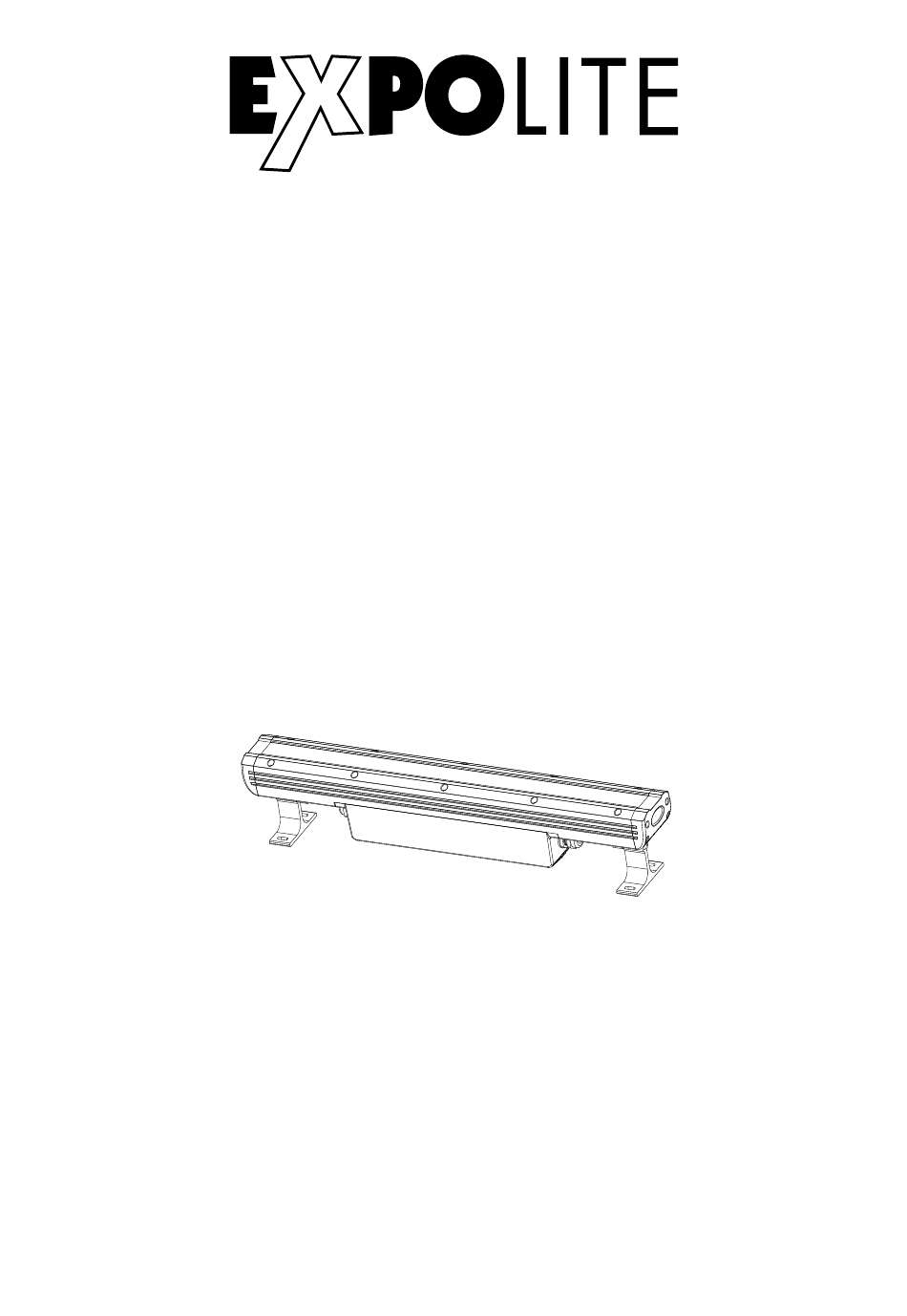

  • Page 1 TourROD RGB Bedienungsanleitung User Manual Art.Nr.: led25550 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-47-32...
  • Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Page 3: Table Of Contents

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-09 Steuerung mit DMX512 D-16 Delivery E-24 Product Information E-25 Dimensions E-26 Installation E-27 Operation E-29 Using DMX512 Controller E-36...
  • Page 4 - Expolite TourROD RGB - Anschlusskabel für Spannungsversorgung - Infrarot-Fernbedienung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...

  • Page 5: Technische Daten

    LEDs 54x 1W RGB SMD 3535 Abstrahlwinkel 60°x10° Steuerung DMX512 / IR-Fernbedienung / RDM DMX-Kanäle 1 - 10 (1/3/4/7/10) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren. lux(R) lux(G) lux(B) 10*60° Distance(m) lux(RGB) 10*60° Distance(m)

  • Page 6: Abmessungen

    Abmessungen 395,00 53,00 D-06...

  • Page 7: Installation

    Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.
  • Page 8 DMX-Verbindung Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden. Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen. Addr.(Nx1)+1 Addr.(Nx2)+1 DMX Addr.1 ... . DMX512 CONTROLLER D-08...

  • Page 9: Bedienung

    Bedienung Das Gerät startet nach jedem Einschalten im DMX-Mode, da sonst eine Ansteuerung per RDM nicht mehr ohne Weiteres möglich wäre! Ein-/Ausschalter. SLAVE Wenn der Knopf „DMX“ gedrückt wird, AUTO AUTO SPEED kann die DMX-Adresse eingestellt werden. SOUND SOUND Wird der Knopf 2x gedrückt, kann der Kanalmodus ausgewählt werden.

  • Page 10: Steuerung Mit Dmx512

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 5DMX-Personalities (1-/3-/4-/7-/10-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Page 11 10CH Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 53 Different Colour Macros 0-255 36 Different Colour Macros Strobe No Function 8-255 Strobe (Slow to fast) 0-255 Auto 1 - Auto 12 0-255 Auto Speed 0-255 Dimmer 1 - Dimmer 4 D-11...

  • Page 12: Eng

    53 Different Colour Macros 0-19 No Colour 20-23 24-27 Green 28-31 Blue 32-35 Yellow 36-39 Cyan 40-43 Magenta 44-47 White 48-51 Orange 52-55 Pink 56-59 Violet 60-63 Aquamarine 64-67 Sky Blue 68-71 Full White 72-75 Cool White 76-79 Warm White 80-83 3200K 84-87...
  • Page 13 184-187 Bright Blue 188-191 Alice Blue 192-195 Rose Indigo 196-199 Urban Blue 200-203 Cool Blue 204-207 Light Salmon 208-211 Mayan Sun 212-215 Cherry Rose 216-219 Flesh Pink 220-223 Skelton Exotic Sangria 224-255 Amber D-13...
  • Page 14 - Expolite TourROD RGB - Power connection cable - Infrared remote control - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-14...

  • Page 15: Product Information

    54x 1W RGB SMD 3535 Optics 60°x10° Control DMX512 / IR-Remote / RDM DMX-Channels 1 - 10 (1/3/4/7/10) * take note to General Informations for Expolite Units - Notes for Condensation inside Housing. lux(R) lux(G) lux(B) 10*60° Distance(m) lux(RGB) 10*60°...

  • Page 16: Dimensions

    Dimensions 395,00 53,00 E-16...

  • Page 17: Installation

    Installation Mounting Hanging The device can be used in any position. On the mounting bracket are holes available, for attaching standard brackets. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device. Standing The device can be placed directly on the mounted bracket.
  • Page 18 DMX-Connection Use specified DMX-cables to connect the units to each other and to connect them to the control- desk. Enter the addresses and personalities to the units. DMX Addr.1 Addr.(Nx1)+1 Addr.(Nx2)+1 ... . DMX512 CONTROLLER E-18...

  • Page 19: Operation

    Operation The fixture always starts in DMX-mode after every switch on. Otherwise RDM-control of the fixture would not be possible anymore. Power on/off button. SLAVE If the DMX button is pressed once, the dmx- AUTO AUTO SPEED address can be set. If the button is pressed SOUND SOUND twice, the channel mode can be chosen.

  • Page 20: Using Dmx512 Controller

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are five DMX personalities with 1, 3, 4, 7 and 10 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Page 21 10CH Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 51 Different Colour Macros 0-255 36 Different Colour Macros Strobe No Function 8-255 Strobe (Slow to fast) 0-255 Auto 1 - Auto 12 0-255 Auto Speed 0-255 Dimmer 1 - Dimmer 4 E-21...
  • Page 22 53 Different Colour Macros 0-19 No Colour 20-23 24-27 Green 28-31 Blue 32-35 Yellow 36-39 Cyan 40-43 Magenta 44-47 White 48-51 Orange 52-55 Pink 56-59 Violet 60-63 Aquamarine 64-67 Sky Blue 68-71 Full White 72-75 Cool White 76-79 Warm White 80-83 3200K 84-87...
  • Page 23 184-187 Bright Blue 188-191 Alice Blue 192-195 Rose Indigo 196-199 Urban Blue 200-203 Cool Blue 204-207 Light Salmon 208-211 Mayan Sun 212-215 Cherry Rose 216-219 Flesh Pink 220-223 Skelton Exotic Sangria 224-255 Amber E-23...
  • Page 24 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
