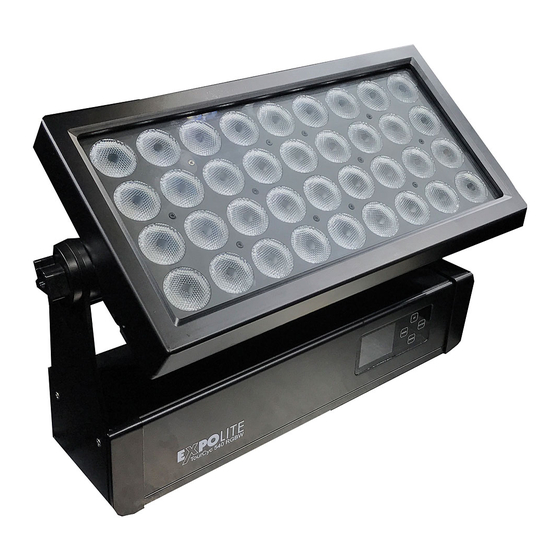

Tour-Cyc 540 RGBW Zoom
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led22475
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-38-12
Menu
Control

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Tour-Cyc 540 RGBW Zoom and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Expolite Tour-Cyc 540 RGBW Zoom

Summary of Contents for Expolite Tour-Cyc 540 RGBW Zoom

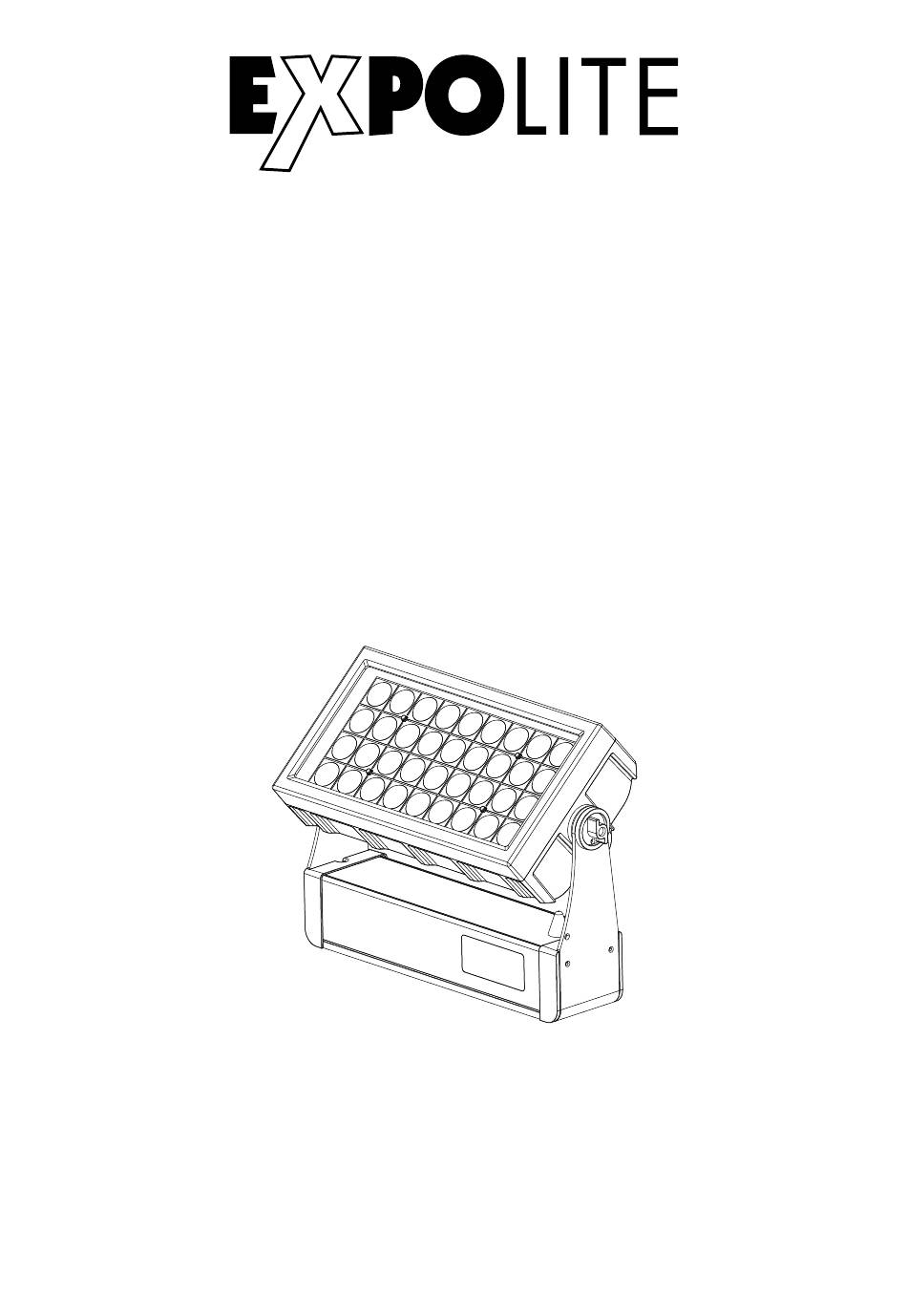

  • Page 1 Tour-Cyc 540 RGBW Zoom Bedienungsanleitung User Manual Art.Nr.: led22475 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-38-12...
  • Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Page 3: Table Of Contents

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-14 Delivery E-24 Product Information E-25 Dimensions E-26 Installation E-27 Operation E-28 Using DMX512 Controler E-34...
  • Page 4 - Expolite Tour-CYC 540 RGBW Zoom - Anschlusskabel für Spannungsversorgung - Omega Bügel - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...

  • Page 5: Technische Daten

    7° - 58° Steuerung Stand-Alone / DMX512 / WDMX / RDM DMX-Kanäle 3 - 37 (3/4/4/5/15/20/21/37) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren. ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%. （ （ Diameter 0.15...

  • Page 6: Abmessungen

    Abmessungen D-06...

  • Page 7: Installation

    Installation Montage Hängend Das Gerät kann an den mitgelieferten Quicklock Montagebügeln hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallenversehen werden. Hierzu ist am Gerät eine Öse für Safeties angebracht. Stehend Das Gerät kann direkt auf dem Basement stehend betrieben werden.

  • Page 8: Bedienung

    Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts In gewähltes Menü springen; Eingabe bestätigen ENTER-Taste: UP-Taste: Aufwärts blättern; Wert erhöhen DOWN-Taste Abwärts blättern; Wert verringern MENU ENTER DOWN Menüstruktur MENU 001 - 512 DMX Address PERSON Set DMX Address DMX Signal Select PERSON MODE...
  • Page 9 MENU Settings PERSON White Balance 0 - 255 Green 0 - 255 Blue 0 - 255 White 0 - 255 Calibrate Zoom 0 - 255 Auto Fan Set High Reset Wireless DMX Memory Wireless DMX TEST Zoom Beam LED Ground LED Factory Reset Keylock System Info...
  • Page 10 DMX-Adresse einstellen MENU DMX Address PERSON Set DMX Address 001 - 512 Im Menü wird im Punkt DMX Address, Untermenü Set DMX Address die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Ansteuerung einstellen MENU MODE DMX Signal Select PERSON...
  • Page 11 Stand-Alone Möglichkeiten MENU Auto Fading PERSON MODE Auto 0 - 255 Auto Jumping 0 - 255 Static Dimmer 0 - 255 Strobe 0 - 255 0 - 255 Green 0 - 255 Blue 0 - 255 White 0 - 255 Rainbow Effect 0 - 255 Auto...
  • Page 12 Verschiedene Einstellungen MENU Settings Settings Display Rev PERSON PERSON Display DMX Fail Hold Blackout Dimmer Curve Linear S-Curve Dimmer Response Halogen White Balance 0 - 255 Green 0 - 255 Blue 0 - 255 White 0 - 255 Calibrate Zoom 0 - 255 Auto Fan Set...
  • Page 13 Calibrate: Im Menü Calibrate, Untermenü Zoom können die Ausgangspositionen des Zooms angepasst werden. Hierbei wir die Startposition über die Werte 1 - 127 und die Endposition über die Werte 128 - 255 eingestellt. Fan Set: der verbaute Lüfter des Gerätes kann wahlweise abhängig von der Temperatur der LED-Einheit in der Intensität gesteuert werden (Auto), oder durchgehend mit voller Geschwindigkeit laufen (High).

  • Page 14: Steuerung Mit Dmx512

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 8 DMX-Personalities (3-/4-/4-/5-/15-/20-/21-/37-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Page 15 4Ch1 Mode 0-255 Zoom 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-250 Strobe (Slow to fast, 1Hz-20Hz) 251-255 Strobe Open Colour Macro No Colour 6-13 14-21 Amber 22-29 Yellow Amber 30-37 Yellow 38-45 Green 46-53 Turquoise 54-61 Cyan 62-69 Blue 70-77...
  • Page 16 15Ch Mode 0-255 Zoom 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-33 Plus Random (Slow to fast) 34-56 Ramp Up Random (Slow to fast) 57-79 Ramp Down Random (Slow to fast) 80-102 Random Strobe Effect (Slow to fast) 103-127 Strobe Break Effect (Slow to fast) 128-250...
  • Page 17 Device Settings No Function 6-55 Dimmer Response LED (Hold 3s) 56-105 Dimmer Response Halogen (Hold 5s) 106-155 Setting Fan High (Hold 3s) 156-205 Setting Fan Auto (Hold 3s) 206-255 Reset All Function (Hold 5s) 0-255 Ground Colour Dimmer 0-255 Ground Colour Strobe (Slow to fast, 1Hz-20Hz) 0-255 Ground Colour Red 0-255...
  • Page 18 21Ch Mode 0-255 Zoom 0-255 Zoom Speed (fast to slow) 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-33 Plus Random (Slow to fast) 34-56 Ramp Up Random (Slow to fast) 57-79 Ramp Down Random (Slow to fast) 80-102 Random Strobe Effect (Slow to fast) 103-127 Strobe Break Effect (Slow to fast)
  • Page 19 Rainbow Effect Rainbow Off 7-21 Rainbow 1 22-37 Rainbow 2 38-53 Rainbow 3 54-69 Rainbow 4 70-85 Rainbow 5 86-101 Rainbow 6 102-117 Rainbow 7 118-133 Rainbow 8 134-149 Rainbow 9 150-165 Rainbow 10 166-181 Rainbow 11 182-197 Rainbow 12 198-213 Rainbow 13 214-229...
  • Page 20 0-255 Ground Colour Dimmer 0-255 Ground Colour Strobe(Slow to fast, 1Hz-20Hz) 0-255 Ground Colour Red 0-255 Ground Colour Green 0-255 Ground Colour Blue Ground Colour Macro No Colour 6-13 14-21 Amber 22-29 Yellow Amber 30-37 Yellow 38-45 Green 46-53 Turquoise 54-61 Cyan 62-69...
  • Page 21 37Ch Mode 0-255 Zoom 0-255 Zoom Speed (fast to slow) 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-33 Plus Random (Slow to fast) 34-56 Ramp Up Random (Slow to fast) 57-79 Ramp Down Random (Slow to fast) 80-102 Random Strobe Effect (Slow to fast) 103-127 Strobe Break Effect (Slow to fast)
  • Page 22 Rainbow Effect Rainbow Off 7-21 Rainbow 1 22-37 Rainbow 2 38-53 Rainbow 3 54-69 Rainbow 4 70-85 Rainbow 5 86-101 Rainbow 6 102-117 Rainbow 7 118-133 Rainbow 8 134-149 Rainbow 9 150-165 Rainbow 10 166-181 Rainbow 11 182-197 Rainbow 12 198-213 Rainbow 13 214-229...
  • Page 23 0-255 Red 1 0-255 Green 1 0-255 Blue 1 0-255 White 1 0-255 Red 2 0-255 Green 2 0-255 Blue 2 0-255 White 2 0-255 Red 3 0-255 Green 3 0-255 Blue 3 0-255 White 3 0-255 Red 4 0-255 Green 4 0-255 Blue 4...
  • Page 24 - Expolite Tour-Cyc 540 RGBW Zoom - Power connection cable - Omega Brackets - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-24...

  • Page 25: Product Information

    Stand-Alone / DMX512 / WDMX / RDM DMX-Channels 3 - 37 (3/4/4/5/15/20/21/37) * take note to General Informations for Expolite Units - Notes for Condensation inside Housing. ** Tolerance in colour temperature according to LED manufacturer +/- 10%. （ （...

  • Page 26: Dimensions

    Dimensions E-26...

  • Page 27: Installation

    Installation Mounting Hanging The fixture can be mounted in a hanging position using the quicklock brackets. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device.

  • Page 28: Operation

    Operation Display Operation MENU: Return to previous menu ENTER: Enter currently selected menu Scroll Up, Increase value Scroll down: Decrease value DOWN: MENU ENTER DOWN Menu Map MENU 001 - 512 DMX Address PERSON Set DMX Address DMX Signal Select PERSON MODE Wireless DMX...
  • Page 29 MENU Settings PERSON White Balance 0 - 255 Green 0 - 255 Blue 0 - 255 White 0 - 255 Calibrate Zoom 0 - 255 Auto Fan Set High Reset Wireless DMX Memory Wireless DMX TEST Zoom Beam LED Ground LED Factory Reset Keylock System Info...
  • Page 30 Setting DMX-Address MENU DMX Address PERSON Set DMX Address 001 - 512 The DMX start address of the fixture is set in the menu DMX Address, submenu Set DMX Address. This is retained even when changing the personality. DMX Signal Select MENU DMX Signal Select PERSON...
  • Page 31 Stand-Alone Possibilities MENU Auto Fading PERSON MODE Auto 0 - 255 Auto Jumping 0 - 255 Static Dimmer 0 - 255 Strobe 0 - 255 0 - 255 Green 0 - 255 Blue 0 - 255 White 0 - 255 Rainbow Effect 0 - 255 Auto...
  • Page 32 Miscellaneous Settings MENU Settings Settings Display Rev PERSON PERSON Display DMX Fail Hold Blackout Dimmer Curve Linear S-Curve Dimmer Response Halogen White Balance 0 - 255 Green 0 - 255 Blue 0 - 255 White 0 - 255 Calibrate Zoom 0 - 255 Auto Fan Set...
  • Page 33 Calibrate: In the menu Calibrate, submenu Zoom, the home positions of the zoom can be calibrated. The start position is set with the values 1 - 127, the end position is set with the values 128 - 255. Fan Set: the speed of the inbuilt fan of the fixture can be controlled depending on the temperature of the LED-unit (Auto), or with non-stop full speed (High).

  • Page 34: Using Dmx512 Controler

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are seven DMX personalities with 3, 4, 5, 5, 15, 20, 21 and 37 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Page 35 4Ch1 Mode 0-255 Zoom 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-250 Strobe (Slow to fast, 1Hz-20Hz) 251-255 Strobe Open Colour Macro No Colour 6-13 14-21 Amber 22-29 Yellow Amber 30-37 Yellow 38-45 Green 46-53 Turquoise 54-61 Cyan 62-69 Blue 70-77...
  • Page 36 15Ch Mode 0-255 Zoom 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-33 Plus Random (Slow to fast) 34-56 Ramp Up Random (Slow to fast) 57-79 Ramp Down Random (Slow to fast) 80-102 Random Strobe Effect (Slow to fast) 103-127 Strobe Break Effect (Slow to fast) 128-250...
  • Page 37 Device Settings No Function 6-55 Dimmer Response LED (Hold 3s) 56-105 Dimmer Response Halogen (Hold 5s) 106-155 Setting Fan High (Hold 3s) 156-205 Setting Fan Auto (Hold 3s) 206-255 Reset All Function (Hold 5s) 0-255 Ground Colour Dimmer 0-255 Ground Colour Strobe (Slow to fast, 1Hz-20Hz) 0-255 Ground Colour Red 0-255...
  • Page 38 21Ch Mode 0-255 Zoom 0-255 Zoom Speed (fast to slow) 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-33 Plus Random (Slow to fast) 34-56 Ramp Up Random (Slow to fast) 57-79 Ramp Down Random (Slow to fast) 80-102 Random Strobe Effect (Slow to fast) 103-127 Strobe Break Effect (Slow to fast)
  • Page 39 Rainbow Effect Rainbow Off 7-21 Rainbow 1 22-37 Rainbow 2 38-53 Rainbow 3 54-69 Rainbow 4 70-85 Rainbow 5 86-101 Rainbow 6 102-117 Rainbow 7 118-133 Rainbow 8 134-149 Rainbow 9 150-165 Rainbow 10 166-181 Rainbow 11 182-197 Rainbow 12 198-213 Rainbow 13 214-229...
  • Page 40 0-255 Ground Colour Dimmer 0-255 Ground Colour Strobe(Slow to fast, 1Hz-20Hz) 0-255 Ground Colour Red 0-255 Ground Colour Green 0-255 Ground Colour Blue Ground Colour Macro No Colour 6-13 14-21 Amber 22-29 Yellow Amber 30-37 Yellow 38-45 Green 46-53 Turquoise 54-61 Cyan 62-69...
  • Page 41 37Ch Mode 0-255 Zoom 0-255 Zoom Speed (fast to slow) 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-33 Plus Random (Slow to fast) 34-56 Ramp Up Random (Slow to fast) 57-79 Ramp Down Random (Slow to fast) 80-102 Random Strobe Effect (Slow to fast) 103-127 Strobe Break Effect (Slow to fast)
  • Page 42 Rainbow Effect Rainbow Off 7-21 Rainbow 1 22-37 Rainbow 2 38-53 Rainbow 3 54-69 Rainbow 4 70-85 Rainbow 5 86-101 Rainbow 6 102-117 Rainbow 7 118-133 Rainbow 8 134-149 Rainbow 9 150-165 Rainbow 10 166-181 Rainbow 11 182-197 Rainbow 12 198-213 Rainbow 13 214-229...
  • Page 43 0-255 Red 1 0-255 Green 1 0-255 Blue 1 0-255 White 1 0-255 Red 2 0-255 Green 2 0-255 Blue 2 0-255 White 2 0-255 Red 3 0-255 Green 3 0-255 Blue 3 0-255 White 3 0-255 Red 4 0-255 Green 4 0-255 Blue 4...
  • Page 44 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
