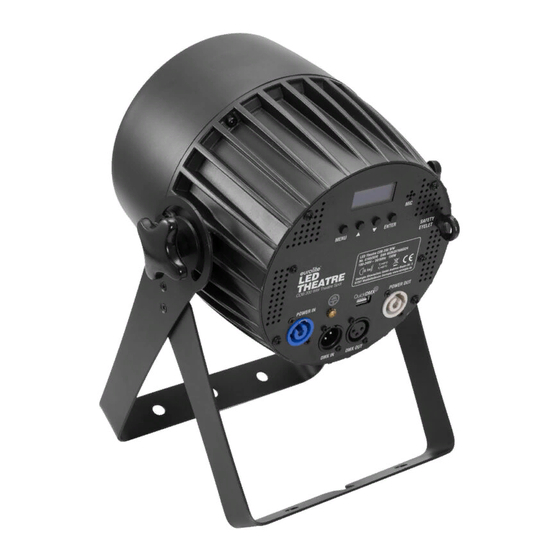

Expolite Tour-PAR COB 200 Corona User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

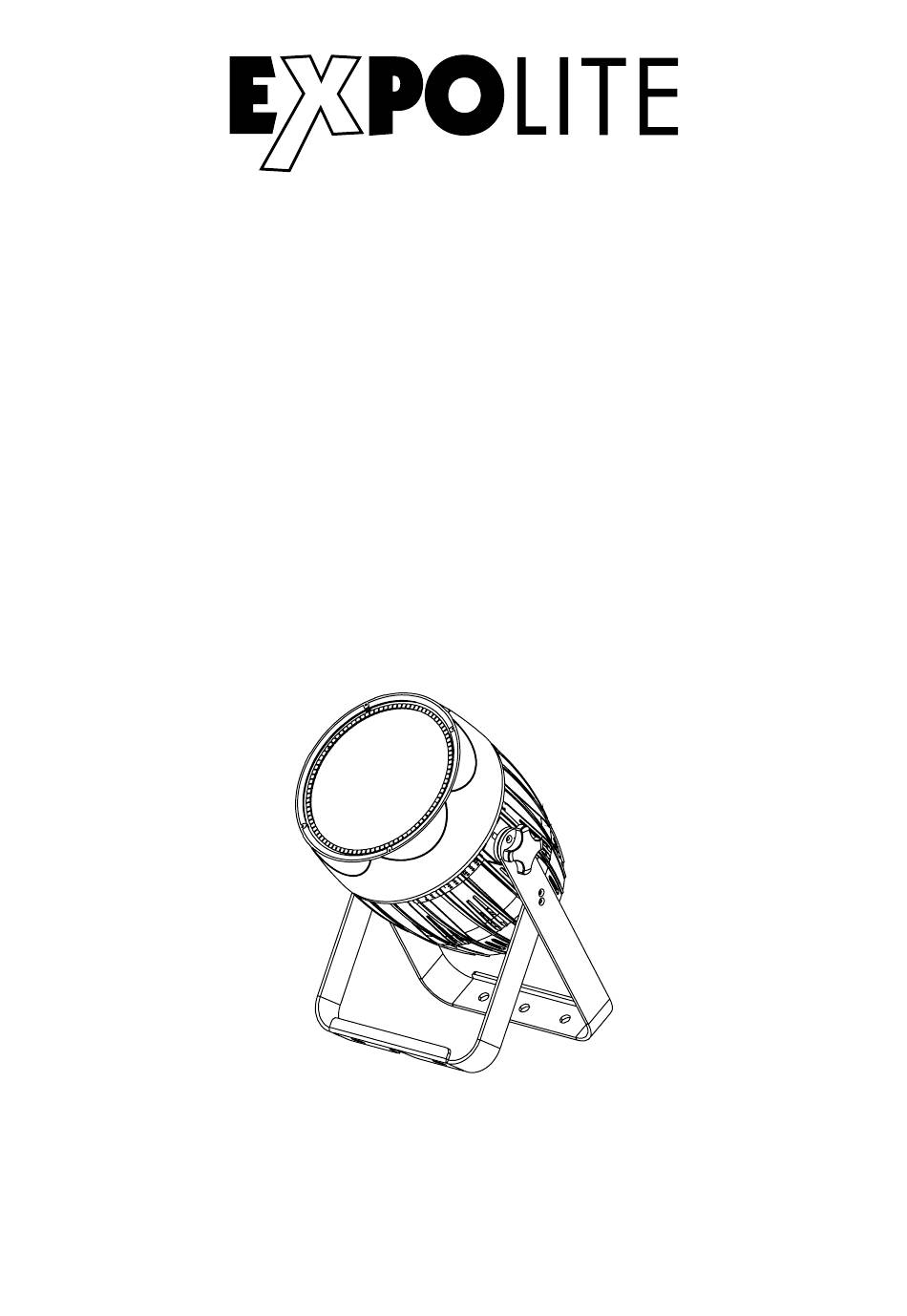

Tour-PAR COB 200
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Corona
User Manual
Art.Nr.: led51165
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-48-11
Menu
Control

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Tour-PAR COB 200 Corona and is the answer not in the manual?

Questions and answers

Related Manuals for Expolite Tour-PAR COB 200 Corona

Summary of Contents for Expolite Tour-PAR COB 200 Corona

  • Page 1 Tour-PAR COB 200 Corona Bedienungsanleitung User Manual Art.Nr.: led51165 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-48-11...
  • Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Page 3: Table Of Contents

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-12 Delivery E-16 Product Information E-17 Dimensions E-18 Installation E-19 Operation E-20 Using DMX512 Controller E-24...
  • Page 4 - Expolite TourPar COB 200 Corona - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...

  • Page 5: Technische Daten

    Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme 220W Abmessungen 397 x 298 x 222mm Gewicht 5,3kg Anschlüsse Power In/Out | DMX In/Out Betriebstemperatur 0°C - 45°C Luftfeuchtigkeit < 98% Schutzklasse IP 20 Gehäuse Aluminiumdruckguss Gehäuse LEDs 1x 200W RGBWA* + 96x 0,2W RGB SMD Abstrahlwinkel 45°...

  • Page 6: Abmessungen

    Abmessungen D-06...

  • Page 7: Installation

    Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.

  • Page 8: Bedienung

    Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste MENU ENTER DOWN Menüstruktur MENU Menu Mode PERSON PERSON Address HSIC 0 - 512 DMX Mode PERSON HSIC...
  • Page 9 DMX-Adresse einstellen MENU Menu Mode Address HSIC 0 - 512 PERSON PERSON Im Menü Menu Mode wird im Punkt Address die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU Menu Mode PERSON DMX Mode PERSON HSIC...
  • Page 10 Macro: Im Untermenü Macro können 15 voreingestellte Farbmakros abgerufen werden. Auto: Im Untermenü Auto kann ein im Gerät gespeicherter automatischer Ablauf ausgewählt werden. Fading: Unter Fading blendet das Gerät weich zwischen einzelnen Schritten über. Jumping: Unter Jumping springt das Gerät von Schritt zu Schritt, ohne überzublenden. Für Fading und Jumping kann die Geschwindigkeit angepasst werden (0 - 255).
  • Page 11 WhiteBal: Im Untermenü White Balance wird der Weißwert für die Eingabe der maximalen DMX-Werte eingestellt. Wenn diese Kalibrierung aktiviert ist und das Gerät die DMX-Werte RGBW = 255, 255, 255, 255 empfängt, wird das hier hinterlegte Weiß ausgegeben. HINWEIS: Der Maximalwert kann auf „0" begrenzt werden. In diesem Fall reagiert ein Farbkanal nicht auf einen gesendeten DMX-Wert.

  • Page 12: Steuerung Mit Dmx512

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 5 DMX-Personalities (5-/7-/7-/34-/149-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Page 13 7Ch Mode 1 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-250 Strobe (Slow to fast, 1Hz-20Hz) 251-255 Strobe Open Colour Macro No Colour 2700K 10-13 3200K 14-17 4200K 18-21 5600K 22-25 6500K 26-29 7500K 30-33 9000K 34-37 38-41 Green 42-45 Blue...
  • Page 14 7Ch Mode 2 0-255 0-255 Green 0-255 Blue 0-255 LED-Ring Red 0-255 LED-Ring Green 0-255 LED-Ring Blue LED-Ring Strobe Open 6-255 Strobe (Slow to fast, 1Hz-20Hz) D-14...
  • Page 15 34Ch Mode 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-33 Pulse Random (Slow to fast) 34-56 Ramp Up Random (Slow to fast) 57-79 Ramp Down Random (Slow to fast) 80-102 Random Strobe Effect (Slow to fast) 103-127 Strobe Break Effect (Slow to fast) 128-250 Strobe (Slow to fast, 1Hz-20Hz) 251-255...
  • Page 16 Dimmer Curve No Function 6-63 Linear Dimmer Curve 64-127 Exponential Dimmer Curve 128-191 Logarithmic Dimmer Curve 192-255 S-Curve Dimmer Curve Device Settings No Function 6-63 Dimmer Response LED (Hold 3s) 64-127 Dimmer Response Halogen (Hold 5s) 128-191 Setting Fan Regular Mode (Hold 3s) 192-255 Setting Fan Silent Mode (Hold 3s) Layer 1 (LED-Ring)
  • Page 17 0-255 Green 2 Main-Colour / 2nd FX-Colour 0%-100% 0-255 Blue 2 Main-Colour / 2nd FX-Colour 0%-100% FX Select No FX 1-136 Different FX Effects Rotation 0-127 Rotation Forw ard (Fast to slow ) Rotation Pause 129-255 Rotation Backw ards Multiplication 0 - 63 No Function 64-127...
  • Page 18 149Ch Mode 0-255 0-255 Green 0-255 Blue 0-255 White 0-255 Amber 0-255 LED-Ring Red 1 0-255 LED-Ring Green 1 0-255 LED-Ring Blue 1 0-255 LED-Ring Red 2 0-255 LED-Ring Green 2 0-255 LED-Ring Blue 2 0-255 LED-Ring Red 3 0-255 LED-Ring Green 3 0-255 LED-Ring Blue 3...
  • Page 19 0-255 LED-Ring Green 13 0-255 LED-Ring Blue 13 0-255 LED-Ring Red 14 0-255 LED-Ring Green 14 0-255 LED-Ring Blue 14 0-255 LED-Ring Red 15 0-255 LED-Ring Green 15 0-255 LED-Ring Blue 15 0-255 LED-Ring Red 16 0-255 LED-Ring Green 16 0-255 LED-Ring Blue 16 0-255...
  • Page 20 0-255 LED-Ring Green 27 0-255 LED-Ring Blue 27 0-255 LED-Ring Red 28 0-255 LED-Ring Green 28 0-255 LED-Ring Blue 28 0-255 LED-Ring Red 29 0-255 LED-Ring Green 29 0-255 LED-Ring Blue 29 0-255 LED-Ring Red 30 0-255 LED-Ring Green 30 0-255 LED-Ring Blue 30 0-255...
  • Page 21 0-255 LED-Ring Green 41 0-255 LED-Ring Blue 41 0-255 LED-Ring Red 42 0-255 LED-Ring Green 42 0-255 LED-Ring Blue 42 0-255 LED-Ring Red 43 0-255 LED-Ring Green 43 0-255 LED-Ring Blue 43 0-255 LED-Ring Red 44 0-255 LED-Ring Green 44 0-255 LED-Ring Blue 44 0-255...
  • Page 22 Delivery - Expolite TourPar COB 200 Corona - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-22...

  • Page 23: Product Information

    Product Information Voltage 100V - 240V AC 50/60Hz Power Consumption 220W Dimensions 397 x 298 x 222mm Weight 5,3kg Connectors Power In/Out | DMX In/Out Ambient Temperature 0°C - 45°C Humidity < 98% Protection IP 20 Housing Die-cast aluminium housing LEDs 1x 200W RGBWA* + 96x 0,2W RGB SMD Optics...

  • Page 24: Dimensions

    Dimensions E-24...

  • Page 25: Installation

    Installation Mounting Hanging The device can be used in any position. On the mounting bracket are holes available, for attaching standard brackets. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device. Standing The device can be placed directly on the mounted bracket.

  • Page 26: Operation

    Operation Display Operation MENU: Return to previous menu Enter currently selected menu ENTER: Scroll Up, Increase value DOWN: Scroll down: Decrease value MENU ENTER DOWN Menu Map MENU Menu Mode PERSON PERSON Address HSIC 0 - 512 DMX Mode PERSON HSIC HSIC HSIC...
  • Page 27 Setting DMX-Address MENU Menu Mode PERSON PERSON Address HSIC 0 - 512 The DMX start address of the fixture is set in the menu Menu Mode, submenu Address. This is retained even when changing the personality. Setting DMX-Personality MENU Menu Mode DMX Mode PERSON PERSON...
  • Page 28 Auto: A preset automatic sequence which can be run in the submenu Auto. Fading: Fades between the single steps. Jumping: Is just jumping through the steps, without fading. For Fading and Jumping it is possible to control the speed (0 - 255) and to add a strobe. Sound: In the submenu Sound the Sound to Light-Control can be activated.
  • Page 29 WhiteBal: In the submenu WhiteBal a custom colour calibration is stored which limits the maximum brightness of the colour channels RGBW at the DMX value "255". NOTE: The maximum value can be limited to 0. In this case, a colour channel does not respond to a sent DMX value, which can be misinterpreted as a device error.

  • Page 30: Using Dmx512 Controller

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are five DMX personalities with 5, 7, 7, 34 and 149 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Page 31 7Ch Mode 1 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-250 Strobe (Slow to fast, 1Hz-20Hz) 251-255 Strobe Open Colour Macro No Colour 2700K 10-13 3200K 14-17 4200K 18-21 5600K 22-25 6500K 26-29 7500K 30-33 9000K 34-37 38-41 Green 42-45 Blue...
  • Page 32 7Ch Mode 2 0-255 0-255 Green 0-255 Blue 0-255 LED-Ring Red 0-255 LED-Ring Green 0-255 LED-Ring Blue LED-Ring Strobe Open 6-255 Strobe (Slow to fast, 1Hz-20Hz) E-32...
  • Page 33 34Ch Mode 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-33 Pulse Random (Slow to fast) 34-56 Ramp Up Random (Slow to fast) 57-79 Ramp Down Random (Slow to fast) 80-102 Random Strobe Effect (Slow to fast) 103-127 Strobe Break Effect (Slow to fast) 128-250 Strobe (Slow to fast, 1Hz-20Hz) 251-255...
  • Page 34 Dimmer Curve No Function 6-63 Linear Dimmer Curve 64-127 Exponential Dimmer Curve 128-191 Logarithmic Dimmer Curve 192-255 S-Curve Dimmer Curve Device Settings No Function 6-63 Dimmer Response LED (Hold 3s) 64-127 Dimmer Response Halogen (Hold 5s) 128-191 Setting Fan Regular Mode (Hold 3s) 192-255 Setting Fan Silent Mode (Hold 3s) Layer 1 (LED-Ring)
  • Page 35 0-255 Green 2 Main-Colour / 2nd FX-Colour 0%-100% 0-255 Blue 2 Main-Colour / 2nd FX-Colour 0%-100% FX Select No FX 1-136 Different FX Effects Rotation 0-127 Rotation Forw ard (Fast to slow ) Rotation Pause 129-255 Rotation Backw ards Multiplication 0 - 63 No Function 64-127...
  • Page 36 149Ch Mode 0-255 0-255 Green 0-255 Blue 0-255 White 0-255 Amber 0-255 LED-Ring Red 1 0-255 LED-Ring Green 1 0-255 LED-Ring Blue 1 0-255 LED-Ring Red 2 0-255 LED-Ring Green 2 0-255 LED-Ring Blue 2 0-255 LED-Ring Red 3 0-255 LED-Ring Green 3 0-255 LED-Ring Blue 3...
  • Page 37 0-255 LED-Ring Green 13 0-255 LED-Ring Blue 13 0-255 LED-Ring Red 14 0-255 LED-Ring Green 14 0-255 LED-Ring Blue 14 0-255 LED-Ring Red 15 0-255 LED-Ring Green 15 0-255 LED-Ring Blue 15 0-255 LED-Ring Red 16 0-255 LED-Ring Green 16 0-255 LED-Ring Blue 16 0-255...
  • Page 38 0-255 LED-Ring Green 27 0-255 LED-Ring Blue 27 0-255 LED-Ring Red 28 0-255 LED-Ring Green 28 0-255 LED-Ring Blue 28 0-255 LED-Ring Red 29 0-255 LED-Ring Green 29 0-255 LED-Ring Blue 29 0-255 LED-Ring Red 30 0-255 LED-Ring Green 30 0-255 LED-Ring Blue 30 0-255...
  • Page 39 0-255 LED-Ring Green 41 0-255 LED-Ring Blue 41 0-255 LED-Ring Red 42 0-255 LED-Ring Green 42 0-255 LED-Ring Blue 42 0-255 LED-Ring Red 43 0-255 LED-Ring Green 43 0-255 LED-Ring Blue 43 0-255 LED-Ring Red 44 0-255 LED-Ring Green 44 0-255 LED-Ring Blue 44 0-255...
  • Page 40 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
