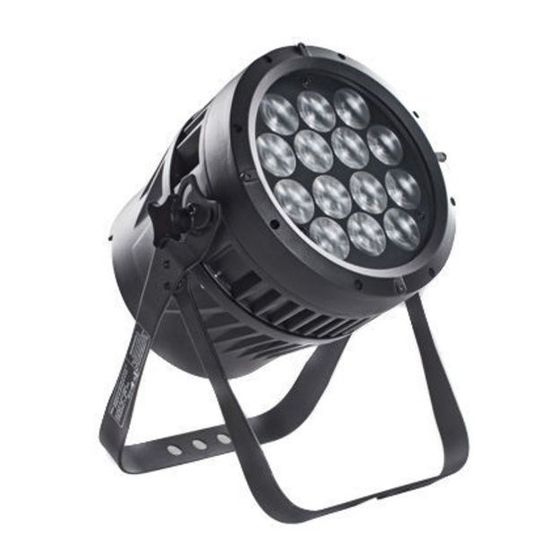

Expolite Tour-LED Power 56 TW Zoom User Manual
  1. Manuals
  2. Brands
  3. Expolite Manuals
  4. DJ Equipment
  5. Tour-LED Power 56 TW Zoom
  6. User manual

Expolite Tour-LED Power 56 TW Zoom User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Tour-LED Power 56 TW Zoom
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries

User Manual

Art.Nr.: led22375/led22380
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-37-32
Menu
Control

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Tour-LED Power 56 TW Zoom and is the answer not in the manual?

Questions and answers

Related Manuals for Expolite Tour-LED Power 56 TW Zoom

Summary of Contents for Expolite Tour-LED Power 56 TW Zoom

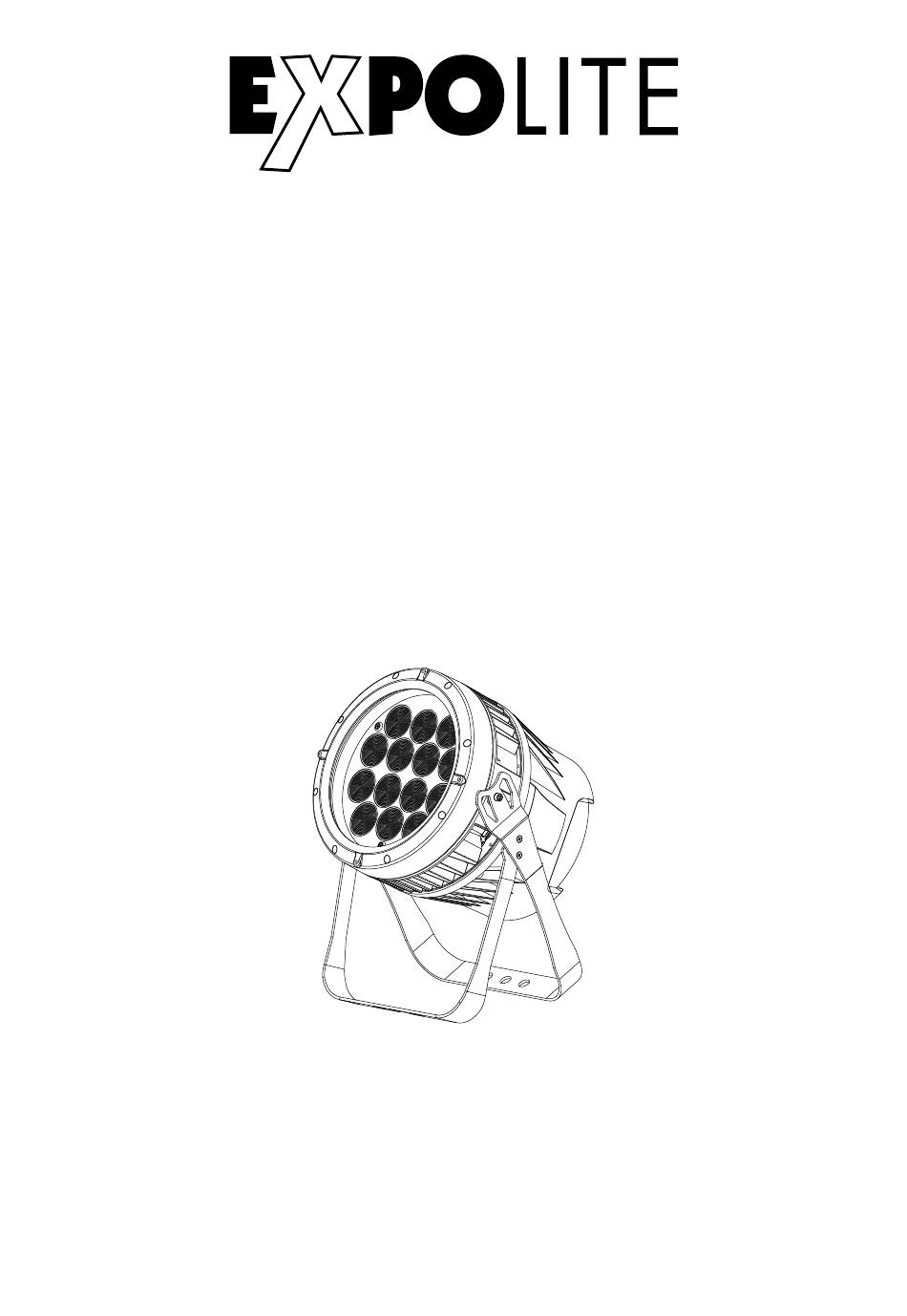

  • Page 1: User Manual

    Tour-LED Power 56 TW Zoom Bedienungsanleitung User Manual Art.Nr.: led22375/led22380 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-37-32...
  • Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Page 3: Table Of Contents

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-12 Delivery E-14 Product Information E-15 Dimensions E-16 Installation E-17 Operation E-18 Using DMX512 Controler E-22...
  • Page 4 - Expolite Tour-LED Power 56 TW Zoom - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...

  • Page 5: Technische Daten

    14 x 10W 2in1 CW/WW** LED Treiberstrom 700mA Abstrahlwinkel 8-40° Steuerung Stand-Alone / DMX512 DMX-Kanäle 1 - 10 (1/6/10) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren. ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%. D-05...

  • Page 6: Abmessungen

    Abmessungen 283.2 280.2 D-06...

  • Page 7: Installation

    Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.

  • Page 8: Bedienung

    Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste MENU ENTER DOWN Menüstruktur MENU PERSON STAT W(0 - 255) HSIC C(0 - 255) Z(0 - 255) HSIC HSIC...
  • Page 9 DMX-Adresse einstellen MENU D.(001 - 512) HSIC PERSON Im Menü wird im Punkt DMX die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSON PERS HSIC STD.W HSIC HSIC STD.P HSIC Im Menü PERS wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi STD.W (6 Kanäle), STD.P (10 Kanäle) und UNO (1 Kanal) zur Verfügung.
  • Page 10 Verschiedene Einstellungen MENU PERSON HSIC HSIC REST REST HSIC HSIC REST REST **** **** **** HSIC CALE HSIC DIM4 DIM1 DIM2 DIM3 HSIC DERR SAVE BLAC HSIC ZOOM BASE HSIC HSIC HSIC HSIC 0 - 255 REST REST REST POS1 HSIC HSIC HSIC...
  • Page 11 Kalibrierung und Weißabgleich MENU W(0 - 255) CAL1 WT.01 C(0 - 255) WT.05 Im Menü CAL1 können die vorprogrammierten Farbtemperaturen geändert werden. Die fünf Presets werden aus den Werten für Warmweiß (W) und Kaltweiß (C) gemischt. Aktivieren des Passwortschutzes MENU PERSON HSIC HSIC...

  • Page 12: Steuerung Mit Dmx512

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 3 DMX-Personalities (1-/6-/10-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Page 13 STD.P 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 Warm White 0-255 Warm White Fine 0-255 Cool White 0-255 Cool White Fine White Macro 0-10 No Function 11-50 White 1: 3200K 51-80 White 2: 3400K 81-110 White 3: 4200K 111-140 White 4: 4900K 141-255 White 5: 5600K...
  • Page 14 Delivery - Expolite Tour-LED Power 56 TW Zoom - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-14...

  • Page 15: Product Information

    Current 700mA Optics 8-40° Control Stand-Alone / DMX512 DMX-Channels 1 - 10 (1/5/10) * take note to General Informations for Expolite Units - Notes for Condensation inside Housing. ** Tolerance in colour temperature according to LED manufacturer +/- 10%. E-15...

  • Page 16: Dimensions

    Dimensions 283.2 280.2 E-16...

  • Page 17: Installation

    Installation Mounting Hanging The device can be used in any position. On the mounting bracket are holes available, for attaching standard brackets. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device. Standing The device can be placed directly on the mounted bracket.

  • Page 18: Operation

    Operation Display Operation MENU: Return to previous menu Enter currently selected menu ENTER: Scroll Up, Increase value DOWN: Scroll down: Decrease value MENU ENTER DOWN Menu Map MENU PERSON STAT W(0 - 255) HSIC C(0 - 255) Z(0 - 255) HSIC HSIC HSIC...
  • Page 19 Setting DMX-Address MENU D.(001 - 512) PERSON HSIC The DMX start address of the fixture is set in the menu DMX. This is retained even when changing the personality. Setting DMX-Personality MENU PERS HSIC STD.W PERSON HSIC HSIC STD.P HSIC The personality is set in the menu PERS.
  • Page 20 Miscellaneous Settings MENU PERSON HSIC HSIC REST REST HSIC HSIC REST REST **** **** **** HSIC CALE HSIC DIM4 DIM1 DIM2 DIM3 HSIC DERR SAVE BLAC HSIC ZOOM BASE HSIC HSIC HSIC HSIC 0 - 255 REST REST REST POS1 HSIC HSIC HSIC...
  • Page 21 Calibration and Whiteadjustment MENU CAL1 WT.01 W(0 - 255) C(0 - 255) WT.05 In the menu CAL1 the preset colour temperatures for the white values are stored. These are mixed from the parameters Warm White (W) and Cool White (C). Activate Password Protection MENU PERSON...

  • Page 22: Using Dmx512 Controler

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are three DMX personalities with 1, 6, and 10 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Page 23 STD.P 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 Warm White 0-255 Warm White Fine 0-255 Cool White 0-255 Cool White Fine White Macro 0-10 No Function 11-50 White 1: 3200K 51-80 White 2: 3400K 81-110 White 3: 4200K 111-140 White 4: 4900K 141-255 White 5: 5600K...
  • Page 24 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
