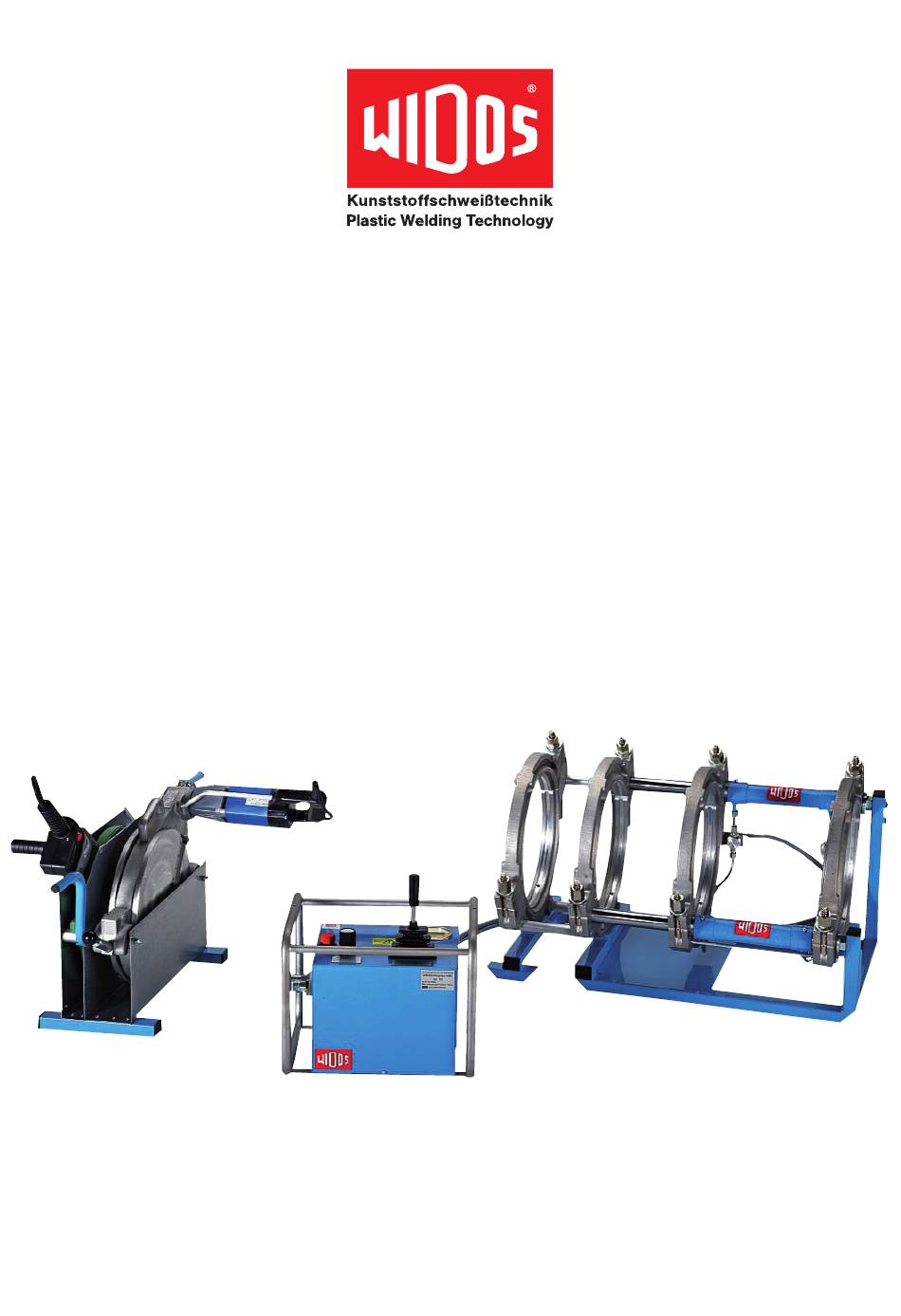

Kunststoffschweißmaschinen für die Baustelle
von DA 50 - DA 315
Plastic welding machines for the building site
from OD 50 - OD 315
[WIDOS 4900]
Innovative Kunststoffschweißtechnik aus Tradition für individuelle Rohrleitungssysteme
Traditionally innovative plastic welding technology for individual piping systems
Advertisement
Related Manuals for widos 4400
Summary of Contents for widos 4400
- Page 1 Kunststoffschweißmaschinen für die Baustelle von DA 50 - DA 315 Plastic welding machines for the building site from OD 50 - OD 315 [WIDOS 4900] Innovative Kunststoffschweißtechnik aus Tradition für individuelle Rohrleitungssysteme Traditionally innovative plastic welding technology for individual piping systems...
- Page 2 CNC-controlled version. Die WIDOS Maschinen werden mit Spannungen von 230 V The WIDOS machines are operated at voltages of 230 V. betrieben. Andere Spannungen und automatisch ausfah- Other voltages and heating elements moving out auto- rende Heizelemente auf Anfrage.

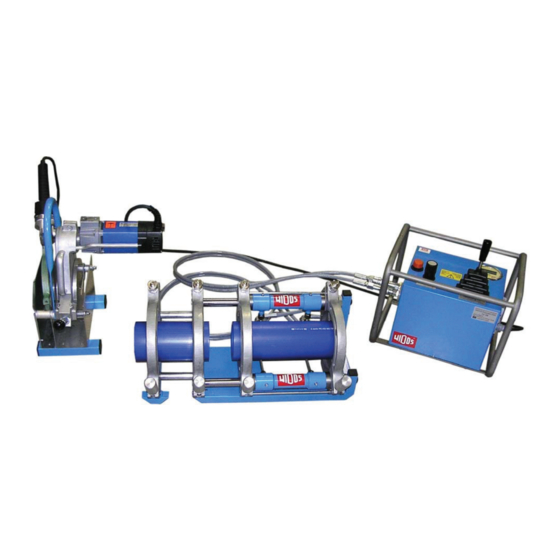

- Page 3 WIDOS 4400 • DA 50 bis DA 160 • OD 50 up to OD 160 • maximale Kraft 250 daN bei 100 bar, • maximum force 250 daN at 100 bar, maximaler Arbeitsdruck ca. 120 bar maximum working pressure appr. 120 bar...
- Page 4 Reduktionsspanneinsätze verpackt Reducer inserts packed in der Maschinenkiste WIDOS 4400: DA 50 - DA 140 / OD 50 - OD 140 in the machine case in einer separaten Transport- und Auf- WIDOS 4600: DA 75 - DA 225 / OD 75 - OD 225...
- Page 5 Vorschweißbundhalter mit Schraubpratzen für WIDOS Für die WIDOS 4900 optional auch mit Spindel- 4400, 4600 und 4900 spannung verfügbar Stub end holder for WIDOS 4400, 4600 and 4900 For the WIDOS 4900 optionally available also with with screw-in claws spindle system ®...
- Page 6 Alle Maschinen von WIDOS werden mit professioneller Verpackung schnell, kompakt und sicher per Luft, See oder LKW in alle Länder verschickt. All WIDOS machines are sent with professional packing by air, sea and truck in all countries fast, compact and safe. Einsatzorte / Referenzen: / Places of use / references: Unsere Transportkisten bestehen ausschließlich aus Holz nach IPPC-Standards, ISPM Nr.
- Page 7 • Rändelschrauben zum einfachen und sicheren Span- • ping (WIDOS 4400, WIDOS 4600) (d) nen von Hand (WIDOS 4400, WIDOS 4600) (d) guided in pipe axis center (patent by WIDOS) • Führung in Rohrachsenmitte (WIDOS Patent) •...
- Page 8 WIDOS 4400 WIDOS 4600 WIDOS 4900 ® ® 2. WI-CUTTING 2. WI-CUTTING Planer Planhobel external chip removal (patent by WIDOS) • Spanabfuhr nach außen (WIDOS Patent) • • in beiden Richtungen einsetzbar • can be inserted in both directions •...
- Page 9 Für weitere Informationen kontaktieren Sie bitte das WIDOS-Team +49 7152 9939 0 The welding machines can be easily retrofitted with the WIDOS SPA weld log recorder and are also available in CNC controlled version. For further information please contact the...
- Page 10 WIDOS 4400 WIDOS 4600 WIDOS 4900 Zusammenstellung / Set composition WIDOS 4400 Bezeichnung / Description Grundmaschine mit Grundspannwerkzeug / Basic machine with basic clamping tool DA / OD 160 mm (5" IPS)* ® WI-PRECISION Grundmaschine mit Grundspannwerkzeug / Basic machine with basic clamping tool DA / OD 168,3 mm (6"...
- Page 11 Stück / Qty. Bestell-Nr. / Order-no. 22,5 160100 22,5 162100 24,0 1011230 24,0 1011110 1604220 1604110 VSCHL4400 H4400E H4400E110 EIN4400 1608050 1608063 1608075 1608090 1608110 1608125 1608140 1608048 1608060 1608088 1608114 1608141 161129 0,05 ZRS24 0,05 ZIT03 0,05 ZIT04 0,03 ZIG03 0,03 ZIG05...
- Page 12 WIDOS 4400 WIDOS 4600 WIDOS 4900 Zusammenstellung / Set composition WIDOS 4600 Bezeichnung / Description Grundmaschine mit Grundspannwerkzeug / Basic machine with basic clamping tool ® WI-PRECISION DA / OD 250 mm (8" IPS)*/** Hydraulikaggregat / Hydraulic unit 230 V / 300 W* ®...
- Page 13 Stück / Qty. Bestell-Nr. / Order-no. 37,7 091100 24,0 1010230 24,0 1010110 12,8 0914220 12,8 0914110 VSCHL4600 H4600E H4600E110 EIN4502 0908075 0908090 0908110 0908125 0908140 0908160 0908180 0908200 0908225 0908088 0908114 0908141 0908168 0908219 091129 0,05 ZRS27 0,05 ZIT04 0,05 ZIT05 0,03 ZIG03...
- Page 14 Übergangsstück DA 250 zur Aufnahme der Spanneinsätze WIDOS 4600 (1 Satz = 8 Halbschalen) (optional) Adaptor piece OD 250 for receiving the reducer inserts WIDOS 4600 (1 set = 8 halfshells) (optional) Steckschlüssel SW 27 / Socket wrench size 27 Innensechskantschlüssel mit T-Griff Gr.
- Page 15 Stück / Qty. Bestell-Nr. / Order-no. 52,0 216000 24,0 1010230 24,0 1010110 17,5 2164230 17,5 2164110 VSCHL4900 H4900D H4900D110 EIN4900 3808090 3808110 3808125 3808140 3808160 3808180 3808200 3808225 3808250 3808280 3808114 3808141 3808168 3808181 3808219 3808273 15,0 2161028 2169000 380725 0,05 ZRS27 0,05...
- Page 16 Rollenböcke Outside debeaders Inside debeaders Roller stands Pipe cutters Weitere Informationen finden Sie auf unserer Internetseite www.widos.de You will find further information on our website www.widos.de WIDOS Wilhelm Dommer Söhne GmbH Stand/ State: 09/2013 Einsteinstraße 5 D-71254 Ditzingen-Heimerdingen Technische Änderungen...
