170186.0916/k
Oberfräse
Router
Défonceuse portative
Fresatrice verticale
Bovenfrees
Tupí de brazo superior
Yläjyrsin
Överfräs
Overfræser
ACHTUNG!
Diese Betriebsanleitung enthält Hinweise, die für das sichere Arbeiten mit dieser Maschine wichtig sind.
Lesen Sie deshalb unbedingt diese Betriebsanleitung.
WARNING!
These operating instructions contain important information on safe working practices for this machine.
It is therefore essential that you read these operating instructions carefully.
ATTENTION !
Cette notice d'emploi contenant des indications importantes pour la sécurité du travail avec cette machine,
veuillez donc la lire impérativement.
ATTENZIONE!
Le presenti istruzioni per l'uso contengono avvertenze importanti per lavorare con sicurezza con questa macchina.
Per questo motivo è assolutamente necessario leggere le presenti istruzioni per l'uso con la dovuta accuratezza.
ATTENTIE!
Deze gebruiksaanwijzing omvat instructies die voor het veilige werken met deze machine belangrijk zijn.
Lees vandaar in ieder geval deze gebruiksaanwijzing.
¡ATENCIÓN!
Lea atentamente este manual de instrucciones, que contiene la información necesaria para garantizar la seguridad en el
trabajo con esta máquina.
HUOMIO!
Tämä käyttöohje sisältää ohjeita, jotka ovat tärkeitä koneen turvallisen käytön kannalta.
Lue käyttöohje sen vuoksi huolellisesti!
OBSERVERA!
Denna bruksanvisning innehåller anvisningar, viktiga för säkert arbete med denna maskin.
Läs därför denna bruksanvisning noga!
GIV AGT!
Denne driftsvejledning indeholder vigtige henvisninger om sikkerheden ved brug af maskinen.
Læs driftsvejledningen omhyggeligt.
Originalbetriebsanleitung
Original operating instructions
Traduction de la notice d'emploi originale
Istruzioni per l'uso originali
Originele gebruiksaanwijzing
Manual de instrucciones original
Alkuperäiskäyttöohje
Originalbruksanvisning
Original driftsvejledning
5
14
23
32
41
50
59
68
77
Advertisement
Chapters
Table of Contents
Related Manuals for Mafell LO 65 Ec
Summary of Contents for Mafell LO 65 Ec

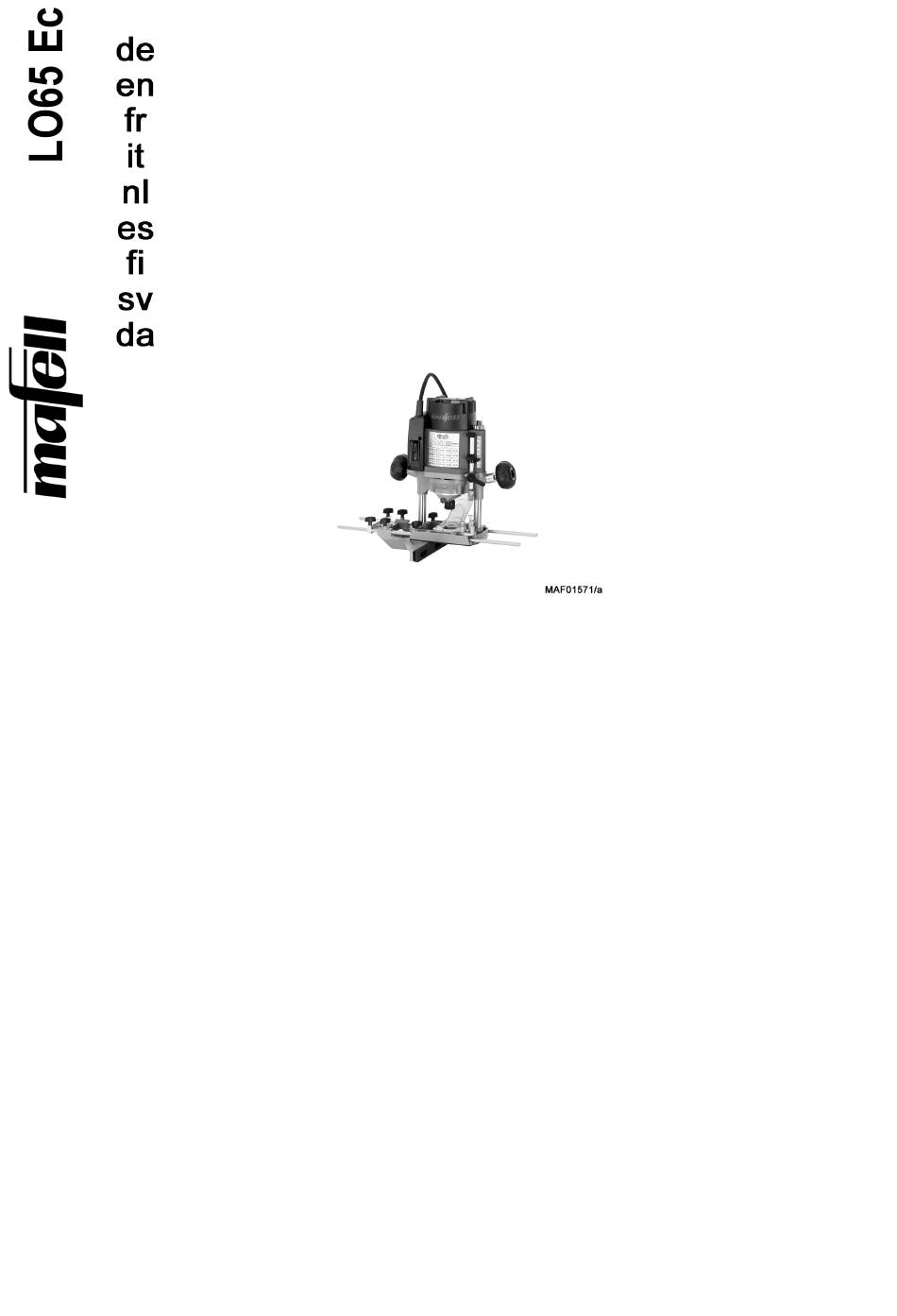

- Page 1 170186.0916/k Oberfräse Originalbetriebsanleitung Router Original operating instructions Défonceuse portative Traduction de la notice d'emploi originale Fresatrice verticale Istruzioni per l'uso originali Bovenfrees Originele gebruiksaanwijzing Tupí de brazo superior Manual de instrucciones original Yläjyrsin Alkuperäiskäyttöohje Överfräs Originalbruksanvisning Overfræser Original driftsvejledning ACHTUNG! Diese Betriebsanleitung enthält Hinweise, die für das sichere Arbeiten mit dieser Maschine wichtig sind.
-
