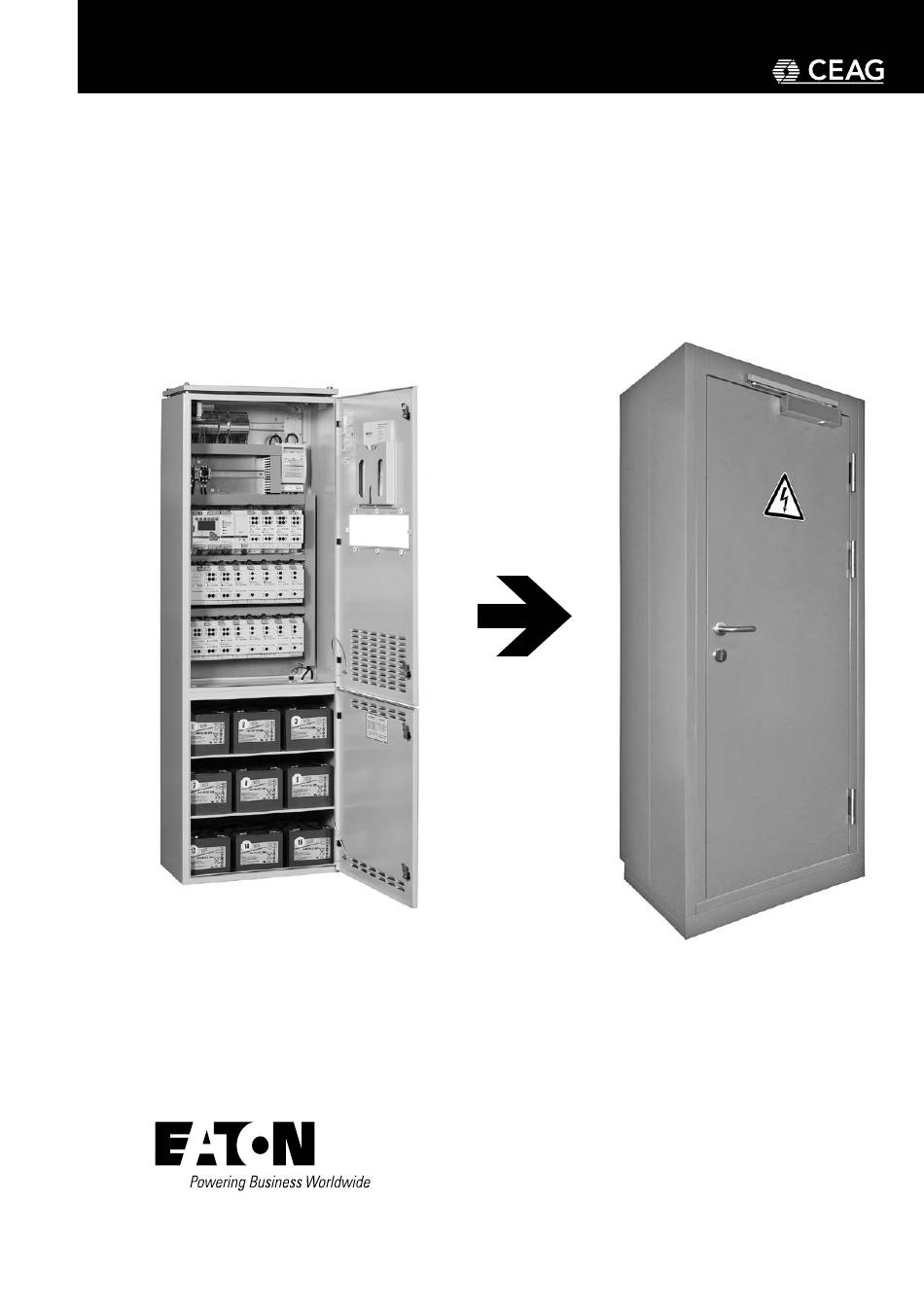

Elektrische Betriebsräume Typ EBR-S
Electrical service rooms of type EBR-S
Einbauanleitung Zentralbatterie-System ZB-S
in elektrische Betriebsräume Typ EBR-S
Zielgruppe: Elektrofachkraft
Installation instructions: ZB-S central battery system
in electrical service rooms EBR-S
Target group: Qualified electrician
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Eaton CEAG ZB-S Series
Summary of Contents for Eaton CEAG ZB-S Series
- Page 1 Elektrische Betriebsräume Typ EBR-S Electrical service rooms of type EBR-S Einbauanleitung Zentralbatterie-System ZB-S in elektrische Betriebsräume Typ EBR-S Zielgruppe: Elektrofachkraft Installation instructions: ZB-S central battery system in electrical service rooms EBR-S Target group: Qualified electrician...
-
Page 2: Table Of Contents
Inhalt / Content WICHTIGE HINWEISE Inhalt Vor Beginn der Montage sind folgende Montage- und Sicherheitshinweise......2 Bedienungsanleitungen aufmerksam zu lesen: Montage- und Bedienungsanleitung „Elektrischer Einbau ZB-S 2C3, CG100, CG 102 und CG 104 in Betriebsraum Priorack ELT EBR“... -
Page 3: Einbau Zb-S 2C3, Cg100, Cg 102 Und Cg 104 In
Einbau ZB-S 2C3, CG100, CG 102 und CG 104 in elektrischen Betriebsraum EBR-S-1800 Einbau ZB-S 2C3, CG100, CG 102 und CG 104 in elektri- schen Betriebsraum EBR-S-1800 1. Untergestell für ELT Räume 40071360410 mit der Rückwand des Raumes verschrauben. 2. Anlage aufstellen und mit der Rückwand des Raumes verschrauben. -
Page 4: Einbau Zb-S 26, 18, 18C6, 10C6 In Elektrischen Betriebsraum Ebr-S-2050
Einbau ZB-S 26, 18, 18C6, 10C6 in elektrischen Betriebsraum EBR-S-2050 Einbau ZB-S 26, 18, 18C6, 10C6 in elektrischen Betriebsraum EBR-S-2050 1. Anlage aufstellen und mit der Rückwand des Raumes verschrauben. ACHTUNG Um Schrauben in das Brandschutzmaterial einschrauben zu können, müssen die Löcher hierfür vorgebohrt werden. Bohrlochtiefe: max. -
Page 5: Maximale Anzahl Von Kabelschotts
Maximale Anzahl von Kabelschotts Maximale Anzahl von Kabelschotts EBR-S 1800 EBR-S 2050 Kabeleinfühtung Ø 125 Kabeleinfühtung Ø 125 Zuluft DN 100 Zuluft DN 100 Abluft DN 100 Abluft DN 100 Zusätzlichen Kabelschotts Ø 125 (optional) Zusätzlichen Kabelschotts Ø 125 (optional) ZB-C/26C6 ZB-S/18C6 ZB-S/10C6... -
Page 6: Montage Abfangschiene Leitungseinführung Zb-S Mit 600 Mm Schranktiefe
Montage Abfangschiene Leitungseinführung ZB-S mit 600 mm Schranktiefe Montage Abfangschiene Leitungseinführung ZB-S mit 600 mm Schranktiefe Zur Befestigung am Schrank unbedingt zusätzlich die zur Befestigung des Dachbleches verwendeten Zahnscheiben mitverwenden. (x4) Montage Abfangschiene Leitungseinführung ZB-S mit 400 mm Schranktiefe Zur Befestigung am Schrank unbedingt zusätzlich die zur Befestigung des Dachbleches verwendeten Zahnscheiben... -
Page 7: Installation Of Zb-S 2C3, Cg100, Cg 102 And Cg 104 In The Ebr-S-1800 Electrical Service Room
Installation of ZB-S 2C3, CG100, CG 102 and CG 104 in the EBR-S-1800 electrical service room Installation of ZB-S 2C3, CG100, CG 102 and CG 104 in the EBR-S-1800 electri- cal service room 1. Screw-fasten the base for ELT rooms 40071360410 to the rear wall of the room. -
Page 8: Installation Of Zb-S 26, 18, 18C6, 10C6 In The Ebr-S-2050 Electrical Service Room
Installation of ZB-S 26, 18, 18C6, 10C6 in the EBR-S-2050 electrical service room Installation of ZB-S 26, 18, 18C6, 10C6 in the EBR-S-2050 electrical service room 1. Align the system and screw-fasten to the rear wall of the room. CAUTION Holes must be pre-drilled for fastening screws into the fire protection material. -
Page 9: Maximum Number Of Cable Sealings
Maximum number of cable sealings Maximum number of cable sealings EBR-S 1800 EBR-S 2050 Cable infeed Ø 125 Cable infeed Ø 125 Supply air DN 100 Supply air DN 100 Waste air DN 100 Waste air DN 100 Supplementary cable sealing Ø 125 (optional) Supplementary cable sealing Ø... -
Page 10: Assembling The Stop Rail For Zb-S Cable Infeed With 600 Mm Cabinet Depth
Assembling the stop rail for ZB-S cable infeed with 600 mm cabinet depth Assembling the stop rail for ZB-S cable infeed with 600 mm cabinet depth When mounting to the cabinet, ensure you also use the serrated washers used for fixing the roof plate. (x4) Assembling the stop rail for ZB-S cable infeed with 400 mm cabinet depth When mounting to the cabinet, ensure you also use... - Page 11 Manual: ZB-S central battery system in electrical service rooms EBR-S 40071860238 (A) August 2014 www.ceag.de...
- Page 12 Kunden stets an erster Stelle stehen. Für mehr Infor- mationen besuchen Sie www.eaton.eu. Ihre Ansprechpartner finden Sie unter www.ceag.de. Eaton is dedicated to ensuring that reliable, efficient and safe power is available when it’s needed most. With unparalleled knowledge of electrical power management across industries, experts at Eaton deliver customized, integrated solutions to solve our customers’...
