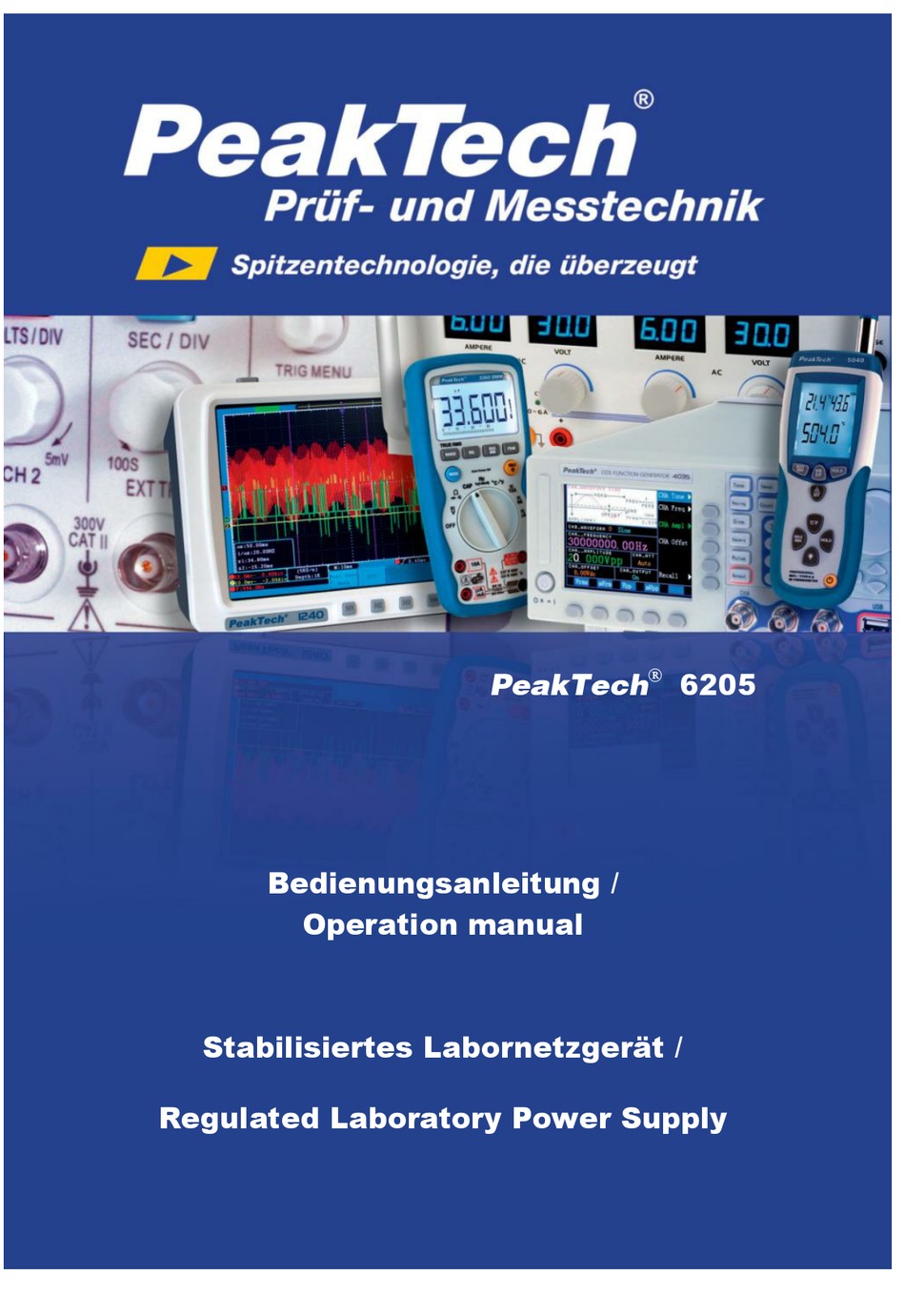

- Page 1 6205 PeakTech Bedienungsanleitung / Operation manual Stabilisiertes Labornetzgerät / Regulated Laboratory Power Supply...
-
Page 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. - Page 3 2. Einführung ® Das PeakTech 6205 ist ein präzisionsgeregeltes Labornetzgerät mit einer hohen Leistungsfähigkeit. Es verfügt über Konstantspannungsbetrieb, Konstant-strombetrieb, Überspannungsschutz- und Überlastungsschutzfunktion und kann 8 Stunden im Dauerbetrieb unter Volllast betrieben werden. Spannung und Strom-Werte sind linear angepasst. Mit dieser hohen Stabilität ist dieses Netzteil für den Einsatz in Schulen, Ausbildung, Labor, Universität und im Service geeignet.
- Page 4 3. Anzeigen und Bedienelemente des Gerätes Ein/Aus-Taste Stromanzeige Output ON/OFF-Taste: Nachdem das Gerät eingeschaltet ist, ist es im Ausgangsschutz-Zustand (keine Ausgangsspannung an allen Ausgängen und OUTPUT-Anzeige [4] ist aus). Wenn die Output ON/OFF-Taste gedrückt wird, werden alle Ausgänge die eingestellte Spannung ausgeben und die OUTPUT-Anzeige [4] zeigt ON an.
- Page 5 23. Lüfter 24. Netzeingangsbuchse 25. Sicherungshalter: 230V = 3,15A/250V; 115V = 6A/250V 26. Eingangsspannungswahlschalter: Zur Auswahl der benötigten Eingangsspannung 115/230 V AC; 50/60 Hz +/-10%...
-
Page 6: Technische Daten
4. Technische Daten Eingangsspannung 115/230 V; 50/60 Hz (umschaltbar); +/-10% Sicherung 115 V: F 6 A / 250 V 230 V: F 3,15 A / 250 V 0 – 30 V Ausgangsspannung 0 – 5 A Ausgangsstrom Ausgangsleistung 150 W max. Anzeigeinstrumente LED-Anzeige Spannungsanzeige:... -
Page 7: Betrieb Des Gerätes
5. Betrieb des Gerätes 5.1. Einstellen der Ausgangsspannung Schließen Sie das Netzteil an eine Stromquelle. Drücken Sie den Netzschalter [1], um die Stromversorgung einzuschalten. Um die Spannung einzustellen, verwenden Sie die Spannungsregler „VOLTAGE COARSE“ [8] und „VOLTAGE FINE“ [9], um eine gewünschte Ausgangsspannung vorzugeben. Drücken Sie die Output ON/OFF-Taste [3], um den Ausgang zu aktivieren und die Output- Anzeige [4] leuchtet rot auf. - Page 8 5.2. Einstellen des Ausgangsstromes Schließen Sie das Netzteil an eine Stromquelle. Um die Ausgangsspannung auf 2 - 5V einzustellen, siehe Abschnitt „5.1 Einstellen der Ausgangsspannung“ Schritt 1 bis 6. Drehen Sie die Stromregler „CURRENT COARSE“ [10] und „CURRENT FINE“ [11] gegen den Uhrzeigersinn, um den minimalen Wert einzustellen.
- Page 9 5.3. Festspannungsausgang Schließen Sie das Netzteil an eine Stromquelle. Sobald das Gerät eingeschaltet ist liegen am Festspannungsausgang 5V an. Verbinden Sie die Schaltung mit den Ausgangsbuchsen [15, 16]. Hinweis: Der Festspannungsausgang ist nicht stabilisiert. Wird der maximale Ausgangsstrom von 1A überschritten, kann die Ausgangsspannung von 5V nicht stabil gehalten werden und bricht zusammen.
-
Page 10: Auswechseln Der Sicherung
6. Auswechseln der Sicherung Achtung: Stellen Sie sicher, dass alle Verbindungen zum Stromnetz getrennt sind, andernfalls besteht die Gefahr eines elektrischen Schlages. Sicherungshalter herausziehen Trennen Sie sämtliche Verbindungen an den Ausgängen und entfernen Sie das Netzkabel vom Netzgerät. Drehen Sie das Gehäuse, damit Sie die Rückseite ansehen können. Ziehen Sie den Sicherungshalter aus der Netzeingangsbuchse. - Page 11 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 10/2015/Po. -10-...
-
Page 12: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2014/30/EU (Electromagnetic Compatibility) and 2014/35/EU (Low Voltage) as amended by 2004/22/EC (CE-Marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short- circuits (arcing), the following safety precautions must be observed. - Page 13 ® The PeakTech 6205 is a precision controlled laboratory power supply with high efficiency. It provides constant voltage mode, constant current mode, overvoltage protection and overload protection function and can be operated for up to 8 hours continuously at full load. Voltage and current values are adjusted linearly.
- Page 14 3. Controls and description Power-Switch CURRENT DISPLAY Output ON/OFF-KEY: After power ON, the power supply will be at protection state (no voltage output at all terminals and OUTPUT indicator [4] is OFF). When the OUTPUT-ON/OFF key is pressed, all terminals will output the voltage as indicated on the voltage display panel and the OUTPUT indicator [4] is ON.
- Page 15 VENTILATION FAN POWER INPUT SOCKET FUSE SOCKET: 115V = 6A/250V ; 230V = 3,15A/250V INPUT VOLTAGE SELECTOR: To select the required input voltage 115/230 V AC; 50/60 Hz +/- 10% -14-...
-
Page 16: Technical Specifications
4. Technical Specifications Input Voltage 115/230 V; 50/60 Hz (switchable); +/-10% Fuse 115 V: F 6 A / 250 V 230 V: F 3,15 A / 250 V 0 – 30 V Output Voltage 0 – 5 A Output Current Output Power 150 W max. -
Page 17: Operation
5. Operation 5.1. Setting the Output Voltage Connect the power supply to the power source. Press the POWER SWITCH [1] to turn on the power supply. Use the VOLTAGE COARSE [8] and VOLTAGE FINE [9] to adjust voltage to get a desired output voltage. - Page 18 5.2. Setting the Output Current 1. Turn the power supply on. 2. Refer to Section 5.1 step 1-6 to give the voltage around 2 - 5V 3. For CH1, turn the CURRENT COARSE [10] and CURRENT FINE [11] anticlockwise to reach the minimum current value.
- Page 19 5.3. Fixed Voltage Output 1. Connect the power supply to a power source. 2. When the device is turned on there are 5V fixed voltage at the output. 3. Connect the circuit with the output jacks [15, 16]. Note: The fixed voltage output is not stabilized. If the maximum output current of 1A is exceeded, the output voltage of 5V can not be kept stable and collapses.
-
Page 20: Fuse Replacement
6. Fuse Replacement Caution: Ensure that no power is connected to the power supply; otherwise, electrical shock may occur. Do not apply excessive force on the fuse socket, or it may be damaged. Pull out the fuse holder Remove all test leads from the output sockets and disconnect the power cord from the input socket. - Page 21 We herewith confirm that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 10/2015/Po. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
