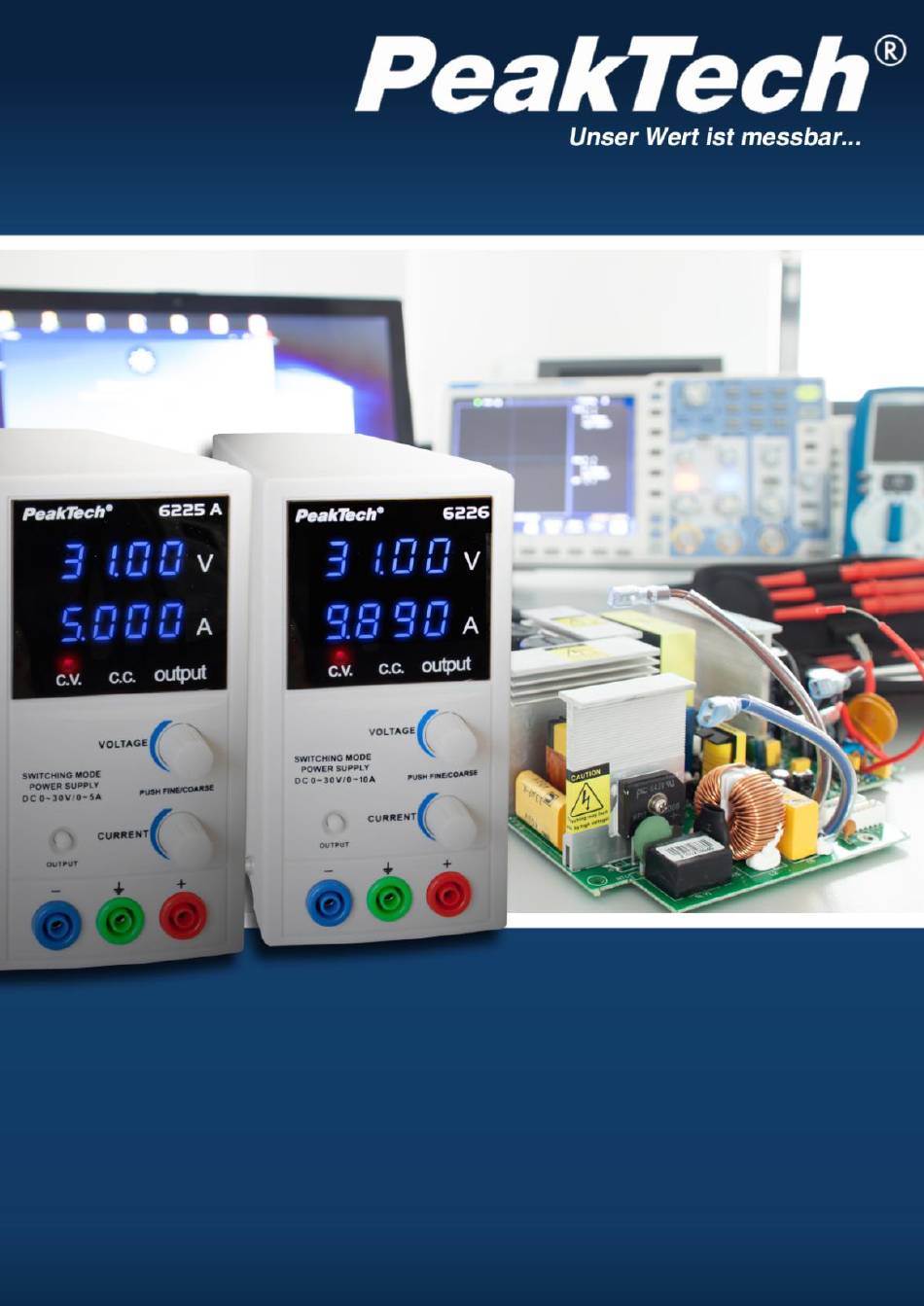

- Page 1 ® 6225 A / 6226 PeakTech Bedienungsanleitung / Operation Manual Labor-Schaltnetzgerät / Laboratory Switching Mode Power Supply...
-
Page 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2014/32/EU (CE- Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. -
Page 3: Technische Daten
≤ 3 mA Restwelligkeit: Anzeigegenauigkeit V: ± 0,1 % + 2 Stellen Anzeigegenauigkeit A: ± 0,1 % + 2 Stellen PeakTech 6226: Ausgangsspannung: 0 ~ 30 V DC Ausgangsstrom: 0 ~ 10 A DC ≤ 0,02% ± 5 mV ≤ 0,2% ± 1 mA Netzstabilität:... -
Page 4: Betrieb
4. Betrieb 4.1. Anzeigen und Bedienelemente an der Vorderseite des Gerätes Frontseite: Rückseite: 1. Spannungsanzeige 10. Ein-/ Ausschalter 2. Stromanzeige 11. Lüfter 3. Grob-/ Feineinstellung der Spannung 12. Netzanschluss 4. Grob- /Feineinstellung des Ausgangsstromes 13. Sicherungshalter 5. – Ausgangsbuchse 14. Netzspannungswahlschalter 6. -
Page 5: Betrieb Des Gerätes
Sie können einen angeschlossenen Verbraucher nicht mit einem höheren Strom belasten, als dieser tatsächlich benötigt. PeakTech 6226: Bei Stromwerten unter 9.9 A zeigt das Display X.XXX (1 mA Auflösung); Bei Werten über 9.9 A zeigt das Display XX.XX (10mA Auflösung). - Page 6 Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 03/2021 / Pt / Ehr. - 5 -...
-
Page 7: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short- circuits (arcing), the following safety precautions must be observed. -
Page 8: Technical Data
≤ 3 mA rms Ripple and noise: Voltage indication accuracy: ± 0,1 % + 2 digits Current indication accuracy: ± 0,1 % + 2 digits PeakTech 6226: Output voltage: 0 ~ 30 V DC Output current: 0 ~ 10 A DC ≤... -
Page 9: Operation
4. Operation 4.1. Controls and description of front-panel Front : Rear : 1. Voltage indication 10. ON/OFF Switch 2. Current indication 11. Fan 3. Coarse / Fine adjustment of output voltage 12. Mains Socket 4. Coarse / Fine adjustment of current 13. -
Page 10: Operating Method
PeakTech 6226: In current setting values under 9.9 A, the display will show X.XXX (1 mA resolution); when setting value reach or over 9.9 A, the display will show XX.XX (10mA resolution). - Page 11 We recommend to calibrate the unit again, after one year. ® © PeakTech 03/2021 / Pt./Ehr. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 info@peaktech.de...
