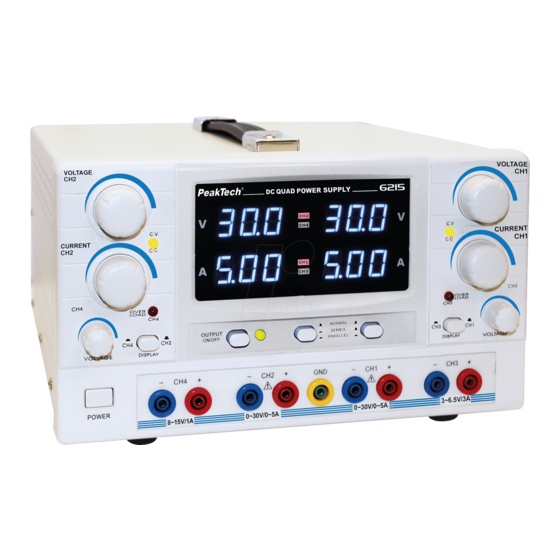

Regulated 4 channel laboratory power supply
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

6215
PeakTech
Bedienungsanleitung /
Operation manual
Stabilisiertes 4-Kanal-Labornetzgerät /
Regulated 4 Channel Laboratory Power Supply

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 6215 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for PeakTech 6215

  • Page 1  6215 PeakTech Bedienungsanleitung / Operation manual Stabilisiertes 4-Kanal-Labornetzgerät / Regulated 4 Channel Laboratory Power Supply...
  • Page 2: Sicherheitshinweise Zum Betrieb Des Gerätes

    1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.
  • Page 3 6215 ist ein präzisionsgeregeltes Labornetzgerät mit einer hohen Leistungsfähigkeit. ® 6215 verfügt über 4 Ausgänge: 2 regelbare 0 – 30 V Ausgänge und 2 weitere Das PeakTech Ausgänge regelbar 0 V – 6,5 V/3 A bzw. 0 V – 15 V/1 A. Zusätzlich beinhaltet das Labornetzgerät die...
  • Page 4 3. Anzeigen und Bedienelemente des Gerätes Netzschalter Zum Ein- und Ausschalten des Gerätes CH1/CH3 Anzeigenumschalter: Drücken Sie die Taste, um die Anzeige zwischen CH1 oder CH3 (Spannung- und Stromwert) auszuwählen.Betriebsanzeige (Output-Anzeige) CH3 Spannungsregler: Im Uhrzeigersinn drehen zur Erhöhung der Ausgangsspannung; gegen den Uhrzeigersinn drehen, um den Spannungswert zu verringern.
  • Page 5 10. CH2 Spannungsregler: Im Uhrzeigersinn drehen zur Erhöhung der Ausgangsspannung; gegen den Uhrzeigersinn drehen, um die Ausgangsspannung zu verringern. 11. CH2 CV/CC (Konstantspannung/Konstantstrom) Anzeige: Wenn sich CH2 im Konstantspannungsbetrieb befindet, leuchtet diese LED grün auf. Wenn sich CH2 im Konstantstrombetrieb befindet und im Parallel-Modus geschaltet ist, wird diese LED rot 12.
  • Page 6 31. Sicherungshalter: Sicherungsdaten siehe „Technische Daten“ 32. Netzeingangsbuchse: Eingangsspannung 115/230V AC; 50/60Hz +/-10% 33. Eingangsspannungswahlschalter: Zur Auswahl der benötigten Eingangsspannung 34. Lüfter: Lüfter zum Absaugen der Warmluft aus dem Inneren des Gehäuses...
  • Page 7: Technische Daten

    4. Technische Daten Eingangsspannung 115/230 V; 50/60 Hz (umschaltbar); +/-10% Sicherung 115 V: T6 A / 250 V 230 V: T4 A / 250 V 0 – 30 V Ausgangsspannung 0 – 5 A Ausgangsstrom Ausgangsleistung 300 W max. Anzeigeinstrumente LED-Anzeige Spannungsanzeige: +/-2,0% + 2 Stellen Stromanzeige:...
  • Page 8: Betrieb Des Gerätes

    5. Betrieb des Gerätes 5.1. Einstellen der Ausgangsspannung von CH1 und CH2 Connect to the circoit Schließen Sie das Netzteil an eine Stromquelle. Drücken Sie den Netzschalter [1], um die Stromversorgung einzuschalten. Drücken Sie die Output ON/OFF-Taste [27], um die Ausgänge zu aktivieren und die Output- Anzeige [25] leuchtet auf.
  • Page 9 5.2. Einstellen des Ausgangsstromes von CH1 und CH2 Schließen Sie das Netzteil an eine Stromquelle. Siehe Abschnitt „Einstellen der Ausgangsspannung von CH1 und CH2“ Schritt 1 bis 4, um die Ausgangsspannung auf 2-5V einzustellen. Für CH1, drehen Sie den CH1 Stromregler [5] gegen den Uhrzeigersinn bis zum Anschlag Schließen Sie die Ausgangsbuchsen „+“...
  • Page 10 5.3. Einstellen der Ausgangsspannung von CH3 Schließen Sie das Netzteil an eine Stromquelle. Drücken Sie den Netzschalter [1], um die Stromversorgung einzuschalten. Drücken Sie die CH1/CH3 Anzeigeumschalttaste [2], um den Spannungs – und Stromwert von CH3 anzuzeigen. Ist die CH3-Anzeige aktiviert, leuchtet das "CH3"-Symbol auf. Drücken Sie die Output ON/OFF-Taste [27], um Ausgang zu aktivieren und die Output- Anzeige [25] leuchtet auf.
  • Page 11 5.4. Einstellen der Ausgangsspannung von CH4 Schließen Sie das Netzteil an eine Stromquelle. Drücken Sie den Netzschalter [1], um die Stromversorgung einzuschalten. Drücken Sie die CH2/CH4 Anzeigeumschalttaste [15], um den Spannungs– und Stromwert von CH4 anzuzeigen. Ist die CH4-Anzeige aktiviert, leuchtet das "CH4"-Symbol auf. Drücken Sie die Output ON/OFF-Taste [27], um Ausgang zu aktivieren und die Output- Anzeige [25] leuchtet auf.
  • Page 12 5.5. Einstellen des NORMAL-Modus Beide Auswahltasten des Betriebsmodus [23, 19] auf Position AUS Im NORMAL-Modus sind CH1 und CH2 zwei unabhängige Stromversorgungen. Spannung und Strom können separat eingestellt werden. Die gewünschten Spannungs – und Stromwerte können Sie mit Hilfe der Spannungs – und Stromregler für CH1 [7, 5] bzw.
  • Page 13 5.6. Einstellen des SERIES-Modus (Reihenbetrieb von CH1 und CH2) Die Auswahltasten für den Betriebsmodus betätigen (Taste 23 gedrückt, Taste 19 nicht gedrückt), um den SERIES-Modus zu aktivieren. Im SERIES-Modus wird CH2 deaktiviert und die Regelung arbeitet über die Spannungs- und Stromregler von CH1. Die Ausgangsspannung an CH1 wird verdoppelt.
  • Page 14 5.7. Einstellen des PARALLEL-Modus Die Auswahltasten für den Betriebmodus betätigen (Taste 23 und 19 gedrückt), um den PARALLEL-Modus zu aktivieren. Im PARALLEL-Modus wird CH2 deaktiviert und die Regelung arbeitet über die Spannungs – und Stromregler von CH1. Der Ausgangsstrom an CH1 wird verdoppelt.
  • Page 15: Auswechseln Der Sicherung

    Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 08/2015/Po/Mi. -14-...
  • Page 16: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2014/30/EU (Electromagnetic Compatibility) and 2014/35/EU (Low Voltage) as amended by 2004/22/EC (CE-Marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short- circuits (arcing), the following safety precautions must be observed.
  • Page 17 PeakTech 6215 features four outputs: two variable outputs 0 V - 30 V with current limiting function and two outputs with 0 V - 6.5 V/3 A; 0 V - 15 V/1 A. Additionally, the power supply provides a constant voltage mode, constant current operation mode, overvoltage protection and overload protection function.
  • Page 18 3. Controls and description POWER SWITCH: Press it to power on/off the power supply. CH1/CH3 DISPLAY SWITCH: Press it to select display CH3 voltage/current values or release to select display CH1 voltage/current values. CH3 VOLTAGE TUNE KNOB: Turn clockwise for increasing the voltage value; turn anti- clockwise for decreasing the voltage value.
  • Page 19 13. CH4 OVERLOAD INDICATOR: When CH4 is at the constant current mode, this LED light will be on. 14. CH4 VOLTAGE TUNE KNOB: Turn clockwise for increasing the voltage value; turn anti- clockwise for decreasing the voltage value. 15. CH2/CH4 DISPLAY SWITCH: PRESS it to select display CH4 Voltage/current value or release to select display CH2 voltage/current value.
  • Page 20 31. FUSE SOCKET: Use suitable fuse which is stated in section “Technical Specifications” 32. POWER INPUT SOCKET: Input AC230 V/AC115 V ±10% 50/60 Hz 33. INPUT VOLTAGE SELECTOR: For 115 V AC power systems, please switch the INPUT VOLTAGE SELECTOR switch to the top for 115 V AC power system selection. For 230 V AC power systems, please switch the INPUT VOLTAGE SELECTOR switch to the top for 230 V AC power system selection.
  • Page 21: Technical Specifications

    4. Technical Specifications Input Voltage 115/230 V; 50/60 Hz (switchable); +/-10% Fuse 115 V: T6 A / 250 V 230 V: T4 A / 250 V 0 – 30 V Output Voltage 0 – 5 A Output Current Output Power 300 W max.
  • Page 22: Operation

    5. Operation 5.1. Setting the Output Voltage of CH1 and CH2 Connect to the circoit Connect the power supply to the power source. Press the POWER SWITCH [1] to turn on the power supply. Press AUTO CURRENT CUT OFF PROTECTION KEY [27] to activate output. The OUTPUT INDICATOR [25] will light up.
  • Page 23 5.2. Setting the Output Current of CH1 and CH2 Turn to the power supply Refer to Section 5.1 step 1-4 to give the voltage around 2-5 V For CH1, turn the CH1 CURRENT TUNE KNOB [5] anticlockwise reach the minimum current value.
  • Page 24 5.3. Setting CH3 Voltage Output 1. Connect the power supply to the power source. 2. Press the POWER SWITCH [1] to turn on the power supply 3. Press CH1/CH3 DISPLAY SWITCH [2] to select display CH3 voltage and current value. When display CH3 value, the “CH3”...
  • Page 25 5.4. Setting CH4 Voltage Output Connect the power supply to the power source. Press the POWER SWITCH [1] to turn on the power supply Press CH2/CH4 DISPLAY SWITCH [15] to select display CH4 voltage and current value. When display CH4 value, the “CH4” icon will on . Press AUTO CURRENT CUT OFF PROTECTION KEY [27] to activate output and the OUTPUT INDICATOR [25] will on.
  • Page 26 5.5. Setting Normal Mode 1. Release both TRACKING MODE SLECTION KEY [23, 19]. 2. In independent mode, CH1 and CH2 are two independent power supply units, voltage or current can be adjusted separately. 3. Adjust CH1 or CH2 VOLTAGE/CURRENT KNOB [7, 5/10, 12] to set the desired value. 4.
  • Page 27 5.6. Setting Series Tracking Mode 1. Press TRACKING MODE SLECTION KEY [23] and release TRACKING MODE SLECTION KEY [19] to enable series tracking mode. In series tracking mode, CH2 output voltage and current value follows CH1 setting. The output voltage is double to the CH1 display value. Illustration of series tracking mode 2.
  • Page 28 5.7. Setting Parallel Tracking Mode 1. Press both TRACKING MODE SLECTION KEY [23, 19] to enable parallel tracking mode .In parallel tracking mode, CH2 output voltage and current value follows CH1 setting. The output current is double to the CH1 display value. Use CH1 VOLTAGE KNOB [7] to adjust the desired voltage output value.
  • Page 29: Fuse Replacement

    We herewith confirm that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 02/2018/Po./Mi./Ehr. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16  info@peaktech.de  www.peaktech.de...
