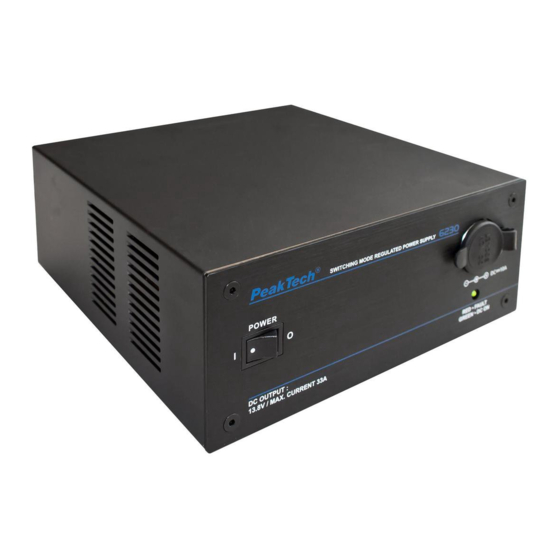

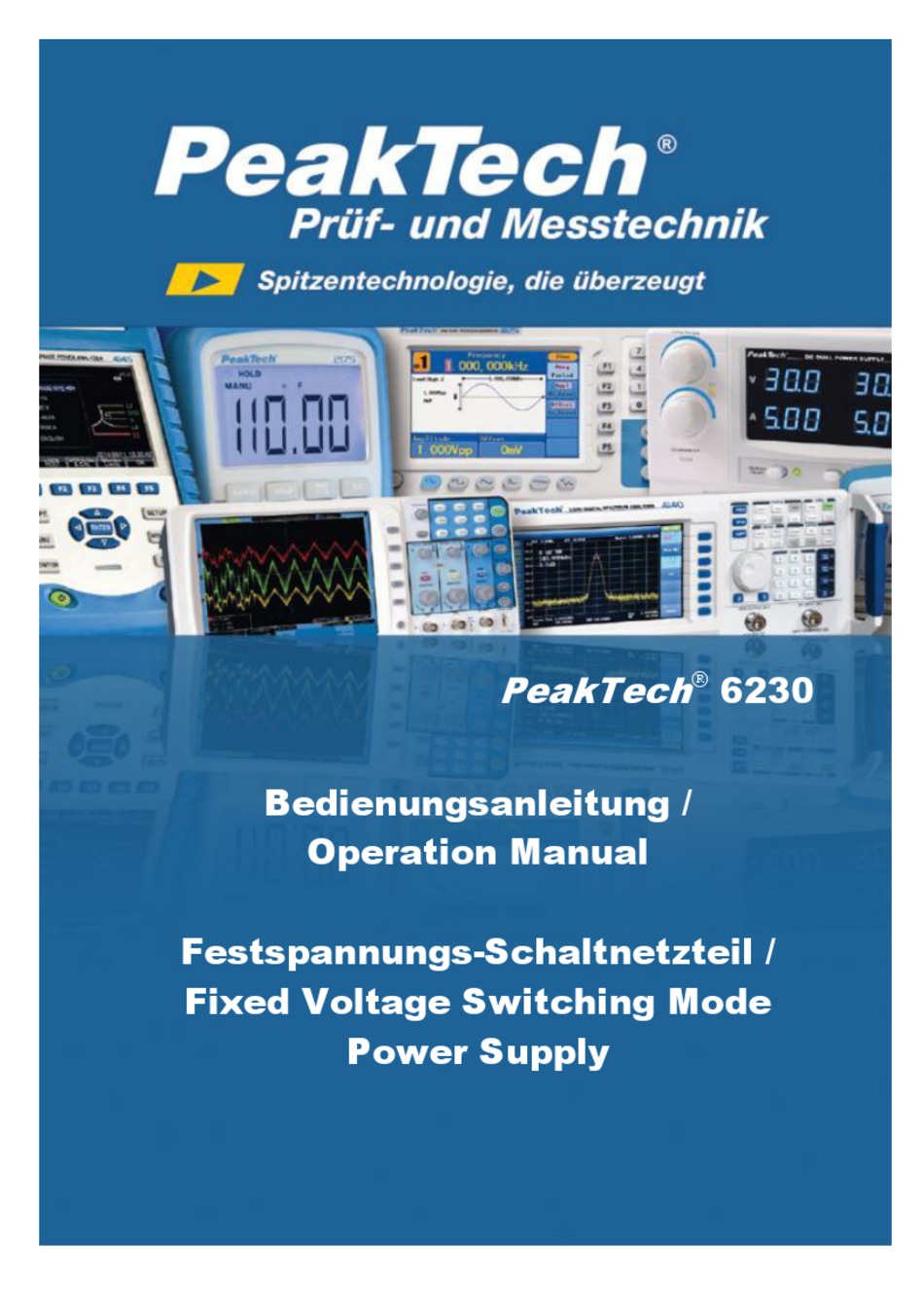

- Page 1 PeakTech 6230 Bedienungsanleitung / Operation Manual Festspannungs-Schaltnetzteil / Fixed Voltage Switching Mode Power Supply...
-
Page 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte... - Page 3 * Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben. * Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist. * Defekte Sicherungen einer Originalwert entsprechenden Sicherung ersetzen. Sicherung oder Sicherungshalter niemals kurzschließen. * Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw.
- Page 4 * Niemals die Belüftungsschlitze verdecken * -Messgeräte gehören nicht in Kinderhände- Reinigung des Gerätes: Vor dem Reinigen des Gerätes, Netzstecker aus der Steckdose ziehen. Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt.
- Page 5 Vorsicht! Benutzen Sie dieses Netzteil nicht für hohe induktive Lasten wie Magnetspule oder motorisierte Geräte, welche aufgrund des induktiven Rückschlags den Ausgang das Netzteils beschädigen können. Sollte die Gerätesicherung auslösen, benutzen Sie das Gerät nach Austausch nicht sofort wieder, sondern vergewissern Sie sich, dass der Fehler hierfür gefunden und behoben wurde.
-
Page 6: Anzeigen Und Bedienelemente
3. Anzeigen und Bedienelemente 1. On / Off Schalter 2. „DC Ausgang AN“ Indikator 3. KFZ-Zigarettenanzünderbuchse (10 A max.) 4. Haupt-Gleichspannungsausgang 5. Lüfter (variable Geschwindigkeit) 6. AC-Netzeingang 7. Sicherungshalter 8. Feinabstimmung für Spannungsausgang an der Bodenplatte. (Bereich: 10 ~ 15 V) -
Page 7: Installation
4. Installation 1. Dieses Netzteil ist nur für den Innenbereich konzipiert, stellen das Gerät in einem gut belüfteten Ort auf und lassen Sie mindestens 50 mm (2 Zoll) Platz auf allen Seiten, damit der Lüfter arbeiten kann. 2. Prüfen Sie, ob die richtige Netzspannung (siehe Typenschild) am Netzteileingang anliegt. - Page 8 5. Feineinstellung der Ausgangsspannung (10 ~ 15 V) Die geregelte Stromversorgung ist werksseitig auf eine stabile Gleichspannung eingestellt worden. Selten müssen Sie die Feinabstimmung im normalen Betrieb vornehmen, sollte allerdings die Notwendigkeit einer anderen Ausgangsspannung bestehen, entnehmen Sie ihr Vorgehen dem folgenden Absatz. 1.
-
Page 9: Technische Daten
6. Technische Daten Ausgangsspannung 10 ~ 15V DC Ausgangsstrom 33 A dauer., 36 A max. (Hauptausgangssockel) (1min. 50% Arbeitszyklus) ≤ 50 mV Restwelligkeit , 5 mV ≤ 20 mV (±10% Variation) Netzregelung ≤ 50 mV (10 ~ 100% Last) Lastregelung 110 –... - Page 10 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 07/2016/Pt./th...
-
Page 11: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed. - Page 12 * To avoid electrical shock, do not operate this product in wet or damp conditions. Conduct measuring works only in dry clothing and rubber shoes, i. e. on isolating mats. * Never touch the tips of the test leads or probe. * Comply with warning labels and other info on the equipment.
- Page 13 2. Introduction * This fixed voltage switching mode power supply is designed with high RFI stability especially for DC operated radio equipment. It is also suitable for a variety of applications that need a clean DC source. * The concealed trimmer allows fine tuning of output voltage range of 10 ~ 15V.
-
Page 14: Panel Description
3. Panel Description 1. On/Off Switch 2. DC Output ON Indicator 3. Car cigar socket (10 A max.) 4. Main DC Output Binding Post 5. Cooling Fan (Variable speed) 6. AC Power Input Connector 7. Cover Fuse Holder 8. Fine tune access port at the base plate. (Range: 10 - 15 V) -13-... - Page 15 4. Installation 1. This power supply is designed for indoor use only , put the unit in a well ventilated place and allow at least 50mm(2 in.) space on two sides and the back to allow sufficient fan 2. Check for the correct input AC voltage with the rating label on the power supply cooling.
- Page 16 5. Fine Tuning the output Voltage (10 ~15 V) This regulated power supply has been factory preset at a stable DC output. Rarely you need to do any fine tuning under normal operation. However, should the need for specific precise output voltage other than the preset voltage is required, refer to the following procedure.
-
Page 17: Specifications
6. Measure again the output voltage to re-confirm your new setting after returning the power supply to its normal operation position. SPECIFICATIONS Output voltage 10 ~ 15V DC Output current 33 A Continuous, 36 A max. Main output post (1 min. 50% duty cycle) 50 mV Ripple and noise , 5 mV... - Page 18 We recommend to calibrate the unit again, after 1 years. ® © PeakTech 07/2016/Pt./th PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de...
