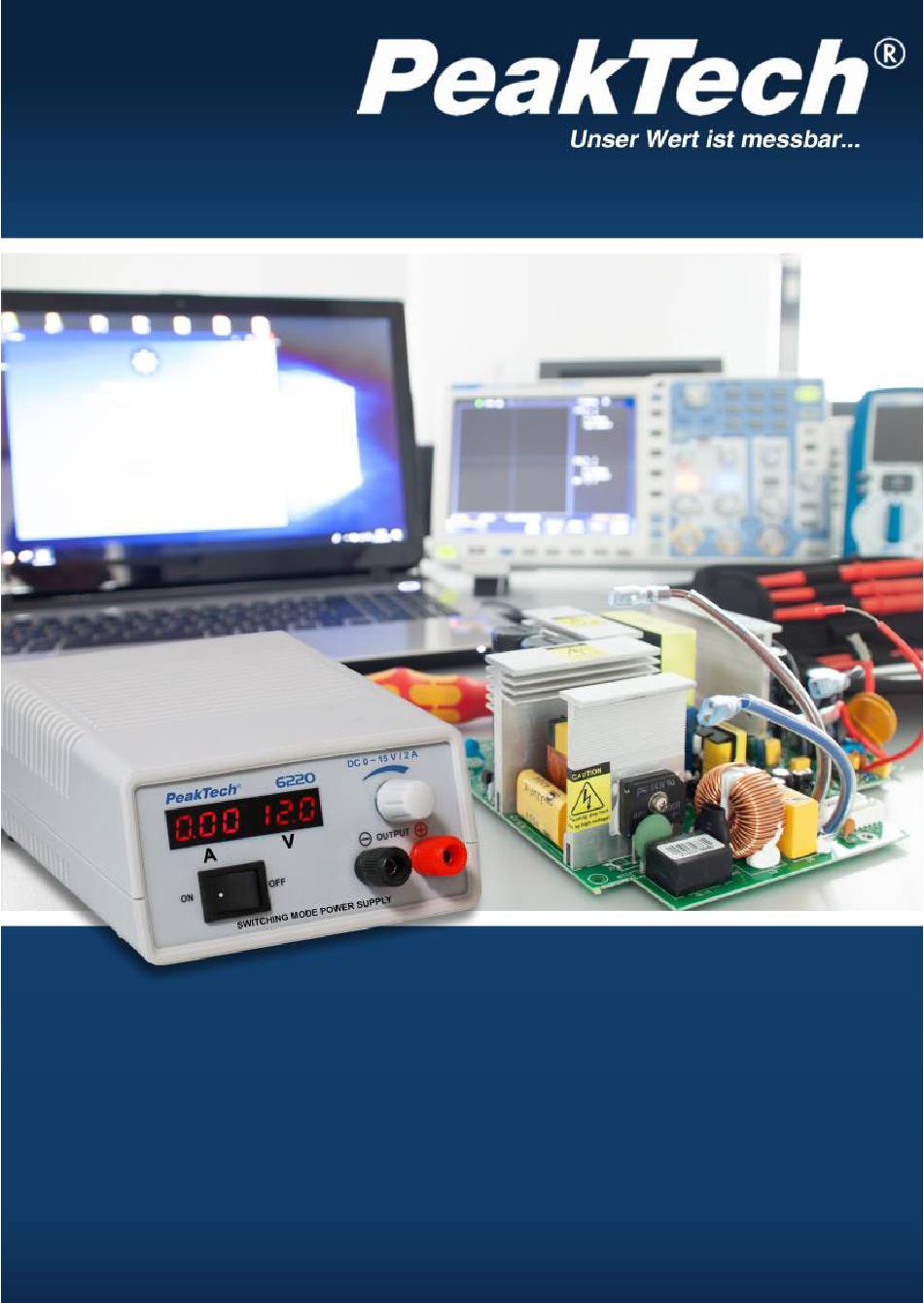

- Page 1 ® 6220 PeakTech Bedienungsanleitung / Operation manual DC-Schaltnetzteil / DC-Switching Power Supply...
- Page 2 Sicherheitshinweise Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien Europäischen Union CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Nieder- spannung), 2011/65/EU (RoHS). Gerät nicht mit feuchten oder nassen Händen bedienen oder berühren. Verwenden Sie das Gerät nur gemäß seiner Bestimmung und innerhalb der hier genannten Spezifikationen. Betreiben Sie Netzgeräte niemals unbeaufsichtigt.
- Page 3 Aufstellung des Gerätes Gerät nicht in feuchter oder staubiger Umgebung aufstellen oder betreiben. Gerät keiner direkten Sonneneinstrahlung aussetzen Bei der Aufstellung auf ausreichende Luftzirkulation zur Kühlung der internen Schaltkreise achten, Lüftungsschlitze niemals abdecken. Gerät nicht Nähe Geräten hoher elektromagnetischer Abstrahlung betreiben. Maximal zulässige Ausgangswerte...
- Page 4 Einführung Das handliche und leichte DC-Schaltnetzteil überzeugt durch hohe Leistungsfähigkeit bei kleinster Bauform. Es bietet frei einstellbare DC- Ausgangsspannungen zwischen 1,5V und 15V bei festem Ausgangsstrom für Lasten bis 2 Ampere. Schäden durch Fehlbedienung vermeiden, Bedienungsanleitung vor Inbetriebnahme des Gerätes sorgfältig lesen.
-
Page 5: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Eurostecker für Netzanschluss (fest angeschlossen) Lüftungsschlitze Anzeige für aktuellen Strom der Last EIN/AUS Schalter Anzeige für Spannungsausgabe Minus (-) Buchse, schwarz Plus (+) Buchse, rot Potentiometer für Spannungseinstellung... - Page 6 Technische Daten 1,5 … 15 V DC Ausgangsspannung Ausgangsstrom 2 A max. Restwelligkeit 50 mVrms Netzspannungsstabilität 0,1% Laststabilität 0,1% + 30mV Netzspannung 200 - 240 V AC, 50/60 Hz Stecker Eurostecker Typ C Abmessungen (BxHxT) ca. 115 x 60 x 140 mm Gewicht ca.
- Page 7 Safety precautions This product complies with the requirements of the following directives of the European Union for CE conformity: 2014/30/EU (electromagnetic compatibility), 2014/35/EU (low voltage), 2011/65/EU (RoHS). Do not operate or touch the appliance with wet or damp hands. ...
- Page 8 Setting up the unit Do not install or operate the unit in a damp or dusty environment. Do not expose the appliance to direct sunlight. When setting up, ensure sufficient air circulation to cool the internal circuits, never cover ventilation slots. ...
- Page 9 Introduction The handy and lightweight DC switched-mode power supply convinces with high performance in a very small design. It offers freely adjustable DC output voltages between 1.5V and 15V with fixed output current for loads up to 2 amps. To avoid damage due to incorrect operation, read the operating instructions carefully before putting the unit into operation.
- Page 10 Panel Description Euro plug for mains connection (fixed connection) Ventilation slots Display for load current ON/OFF switch Display for voltage output Minus (-) socket, black Plus (+) socket, red Potentiometer for voltage adjustment...
- Page 11 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 01-2022 Ehr. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
