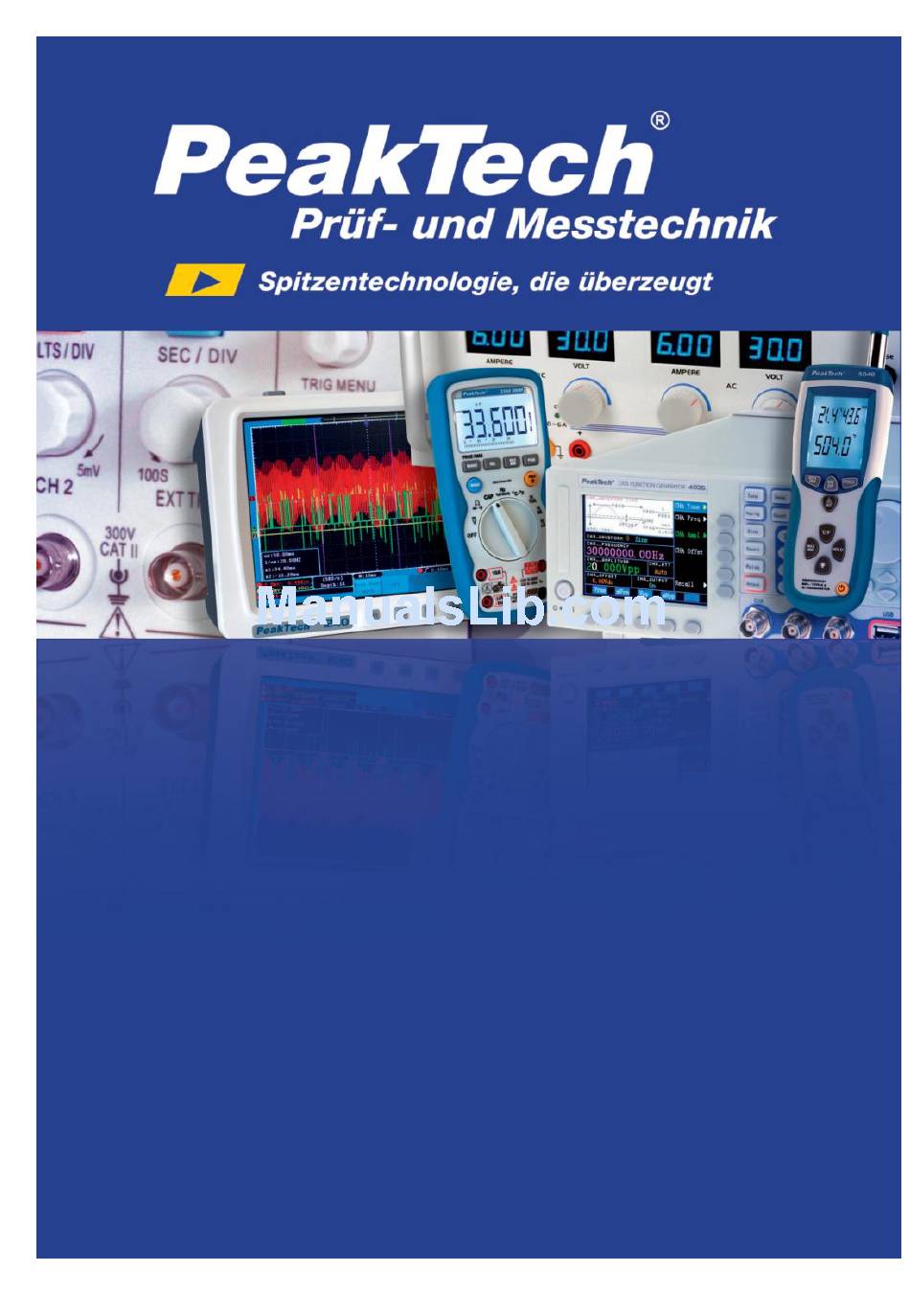

- Page 1 6070 ® PeakTech Bedienungsanleitung / Operation Manual Labornetzgeräte / Laboratory Power Supplies...
- Page 2 1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Zur Betriebssicherheit der Geräte und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüssen sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb der Geräte unbedingt zu beachten.
- Page 3 Achtung! ® Die PeakTech 6070 verfügt über die Möglichkeit der Aktivierung einer Tastensperre. Bitte lesen Sie Kapitel 5.3 auf Seite 7 für weitere Informationen. Achtung! Labornetzgeräte sind nicht zum Laden von Batterien konzipiert. Eine solche Benutzung kann zu schwerwiegenden Beschädigungen am Gerät führen, welche von Ansprüchen jeglicher Art...
-
Page 4: Technische Daten
3. Technische Daten Eingangsspannung: 115/230 V AC; 50/60 Hz umschaltbar extern Ausgangsspannung: 0 ~ 30 V regelbar Ausgangsstrom: 0 ~ 5 A regelbar CV ≤ 0,01% + 1mV Netzstabilität: CC ≤ 0,02% + 1mA (bei 0-100% Last) CV ≤ 0,01% + 3mV Laststabilität: CC ≤... - Page 5 4. Anzeigen und Bedienelemente an der Vorderseite des Gerätes LED-Ausgangsstromanzeige LED-Ausgangsspannungsanzeige Anzeige für den Betriebsmodus: C.V.: Konstantspannungsbetrieb C.C.: Konstantstrombetrieb Output: Ausgang ist freigegeben und eingestellte Ausgangsspannung/strom wird ausgegeben Tastenfeld zur Eingabe von Ausgangsspannung und Ausgangsstrom Dezimalpunkt Ein/Aus-Schalter (-) – Ausgangsbuchse GND –...
- Page 6 5. Bedienung 5.1. Einstellen der Ausgangsspannung Direkte Eingabe Zur Einstellung der Ausgangsspannung wie beschrieben verfahren: 1.) Gerät einschalten. 2.) Taste „V“ drücken. Die LED-Anzeige zeigt 00.00 an und die erste Stelle blinkt. 3.) Durch Drücken der entsprechenden Zifferntasten den gewünschten Spannungswert eingeben.
- Page 7 5.2. Einstellen des Ausgangsstromes Direkte Eingabe Zur Einstellung der Ausgangsstromes wie beschrieben verfahren: 1.) Gerät einschalten. 2.) Taste [I] drücken. Die LED-Anzeige zeigt 00.00 an und die erste Stelle blinkt. 3.) Durch Drücken der entsprechenden Zifferntasten den gewünschten Stromwert eingeben. 4.) Sollte eine Fehleingabe erfolgt sein, kann mit der [Del]-Taste (Korrekturtaste) die bisherige Eingabe verworfen und die Eingabe wiederholt werden.
- Page 8 5.3. Zusatzfunktionen 1.) Output-Taste Drücken Sie [Output], um den Ausgang zu aktivieren und die eingestellten Werte auszugeben. oder drücken Sie [Output], um den Ausgang zu sperren. (Standardeinstellung: Ausgang ist deaktiviert nach dem Einschalten des Gerätes). 2.) Tastensperre Das Gerät verfügt über eine Tastensperre, welche das versehentliche Verändern der Ausgangsspannung –...
- Page 9 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 10/2015 Po...
-
Page 10: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short circuits (arcing), the following safety precautions must be observed. - Page 11 Caution! ® The PeakTech 6070 provides a keylock function. Please read chapter 5.3 on page 15 for more detailed information. Caution! Laboratory Power Supplies are not designed for charging batteries. Any use of this type can cause serious damage to the device, which are exempt from any legal claims whatever.
-
Page 12: Technical Data

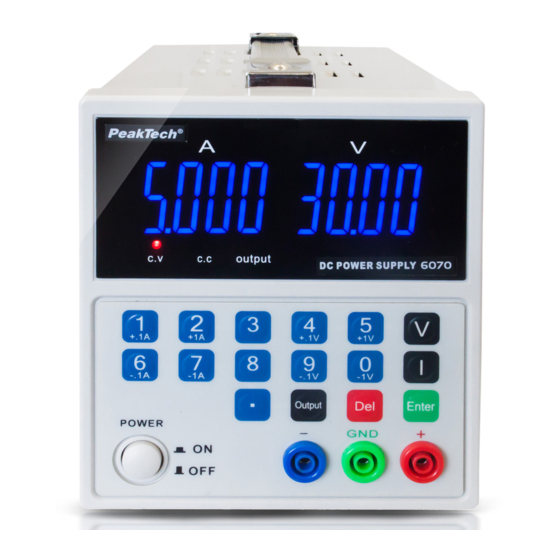

3. Technical Data Input voltage: 115/230 V AC; 50/60 Hz switchable Output voltage: 0 ~ 30 V adjustable Output current: 0 ~ 5 A adjustable CV ≤ 0,01% + 1mV Line regulation: CC ≤ 0,02% + 1mA (0-100% load) CV ≤ 0,01% + 3mV Load regulation: CC ≤... - Page 13 4. Controls and description of front-panel LED Output current indicator LED Output voltage indicator Indicators for operation mode: C.V.: Constant voltage indication C.C.: Constant current indication Output: Output is enabled and the set output voltage/current will be outputted Key pad for entry the output values of voltage and current Decimal point Power switch (-) –...
- Page 14 5. Operation 5.1. Adjusting the output voltage Direct entry Proceed as described to adjust the output voltage: 1.) Switch on the device. 2.) Press the [V] key. The LED display indicates 00.00 and the first digit flashes. 3.) Press the appropriate number keys to enter the desired voltage value. 4.) If an incorrect entry be carried out, use the [Del] key (Correction key), the previous entry is rejected and you can repeat your entry.
- Page 15 5.2. Adjusting the output current Direct entry Proceed as described to adjust the output current: 1.) Switch on the device. 2.) Press the [I] key. The LED display indicates 0.000 and the first digit flashes. 3.) By pressing the appropriate number keys to enter the desired current value. 4.) If an incorrect entry be carried out, use the [Del] key (Correction key), the previous entry is rejected and you can repeat your entry.
- Page 16 5.3. Additional functions 1.) Output button Press [Output] to activate the output and outputting the set values. or press [Output] to disable the output. (Default setting: output is disabled after turning the unit on). 2.) Key lock The device has a key lock which the accidentally change the output voltage - or prevents the output current.
- Page 17 We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after one year. ® © PeakTech 10/2015 Po PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...
