Related Manuals for PeakTech 6225 A 6226
Summary of Contents for PeakTech 6225 A 6226

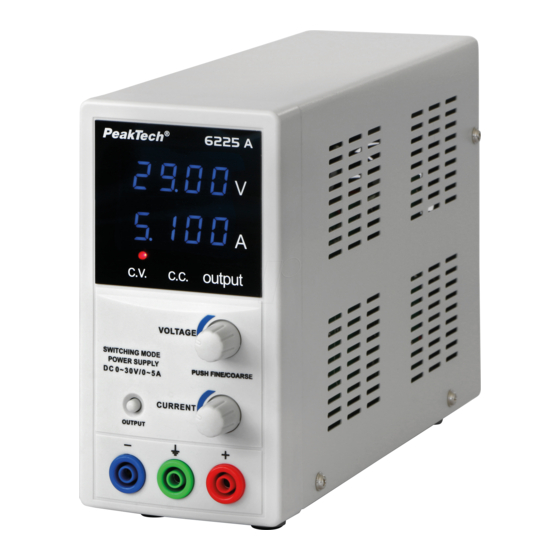

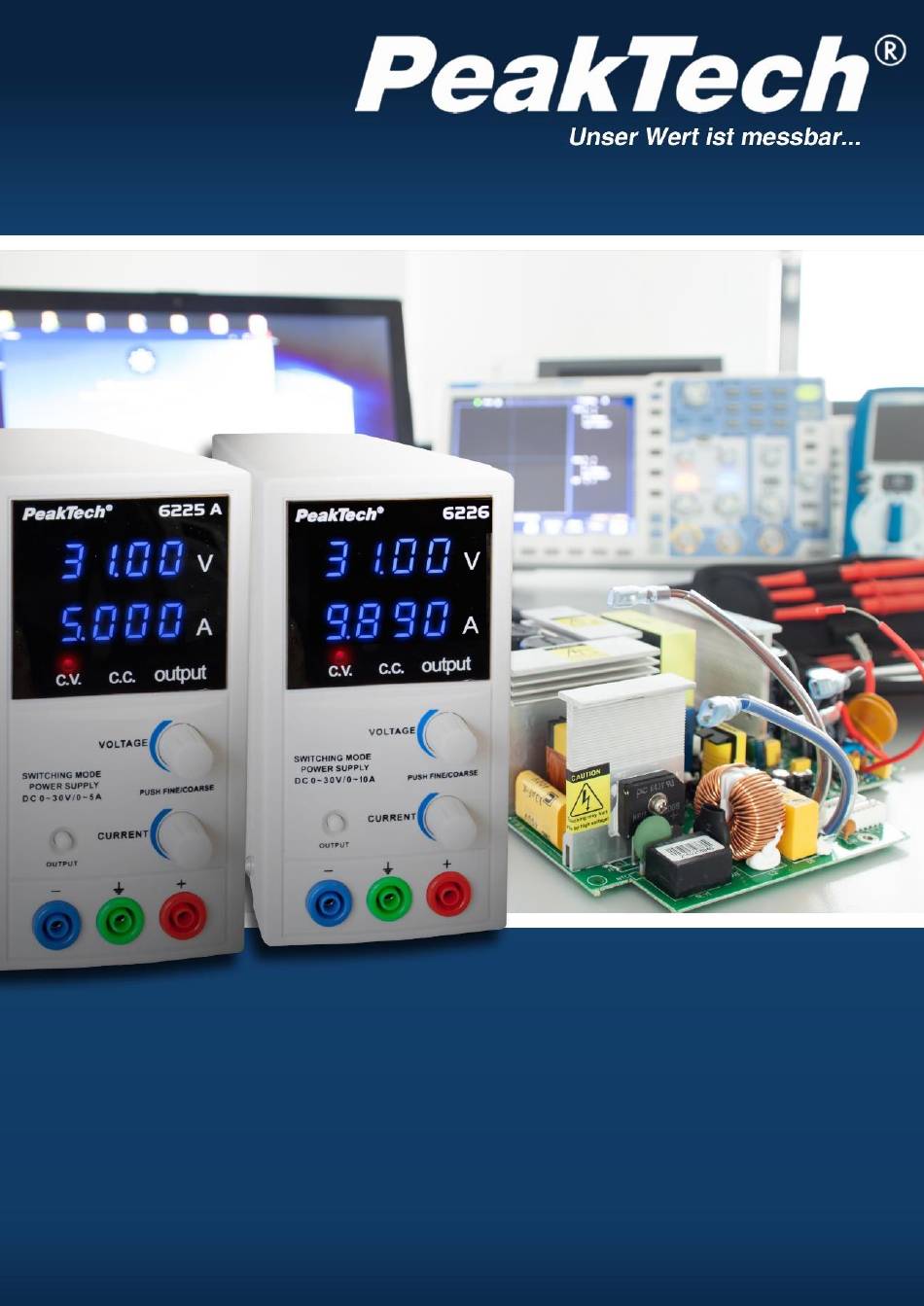

- Page 1 ® 6225 A / 6226 PeakTech Bedienungsanleitung / Operation Manual Labor-Schaltnetzgerät / Laboratory Switching Mode Power Supply...
-
Page 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE- Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS). Zur Betriebssicherheit des Gerätes sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. - Page 3 Messumgebung: Diese Geräte sind nur für die Verwendung in trockenen Innenräumen geeignet und verfügen über keinerlei Schutz gegen Tropf- oder Spritzwasser. Diese Geräte sind nur für die Verwendung in Staubfreien Innenräumen geeignet und verfügen über eine aktive Ventilation sowie Ventilationsschlitze zur Kühlung des Innenraumes.
-
Page 4: Technische Daten
Abmessungen (BxHxT) 80 x 160 x 260 mm Gewicht : 1,5 kg Zubehör: Netzkabel und Bedienungsanleitung PeakTech 6225A: Ausgangsspannung: 0 ~ 30 V DC Ausgangsstrom: 0 ~ 5 A DC ≤ 0,01% ± 1 mV ≤ 0,2% ± 2 mA Netzstabilität:... -
Page 5: Betrieb
4. Betrieb 4.1. Anzeigen und Bedienelemente an der Vorderseite des Gerätes Frontseite: Rückseite: 1. Spannungsanzeige 10. Ein-/ Ausschalter 2. Stromanzeige 11. Lüfter 3. Grob-/ Feineinstellung der Spannung 12. Netzanschluss 4. Grob- /Feineinstellung des Ausgangsstromes 13. Sicherungshalter 5. – Ausgangsbuchse 14. Netzwahlschalter (nur P 6225A) 6. -
Page 6: Betrieb Des Gerätes
Sie können einen angeschlossenen Verbraucher nicht mit einem höheren Strom belasten, als dieser tatsächlich benötigt. PeakTech 6226: Bei Stromwerten unter 9.9 A zeigt das Display X.XXX (1 mA Auflösung); Bei Werten über 9.9 A zeigt das Display XX.XX (10mA Auflösung). - Page 7 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Druckfehler und Irrtümer vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech...
-
Page 8: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following directives of the European Union for CE conformity: 2014/30/EU (electromagnetic compatibility), 2014/35/EU (low voltage), 2011/65/EU (RoHS). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short- circuits (arcing), the following safety precautions must be observed. - Page 9 Measuring environment: These devices are only suitable for use in dry indoor areas and have no protection against dripping or splashing water. These devices are only suitable for use in dust-free indoor areas and use a fan for active ventilation and ventilation slots for cooling the interior.
-
Page 10: Technical Data
Dimensions: (WxHxD) 80 x 160 x 260 mm Weight: 1,5 kg Accessories: Power cable and manual PeakTech 6225A: Output voltage: 0 ~ 30 V DC Output current: 0 ~ 5 A DC ≤ 0,01% ± 1 mV ≤ 0,2% ± 1 mA Line regulation: ≤... -
Page 11: Operation
4. Operation 4.1. Controls and description of front-panel Front : Rear : 1. Voltage indication 10. ON/OFF Switch 2. Current indication 11. Fan 3. Coarse / Fine adjustment of output voltage 12. Mains Socket 4. Coarse / Fine adjustment of current 13. -
Page 12: Operating Method
PeakTech 6226: In current setting values under 9.9 A, the display will show X.XXX (1 mA resolution); when setting value reach or over 9.9 A, the display will show XX.XX (10mA resolution). - Page 13 Misprints and errors are reserved. We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after one year. ® © PeakTech 12/2023 Pt./ Mi./Ehr.
-
Page 14: Notizen / Notes
Notizen / Notes:... - Page 16 PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 info@peaktech.de www.peaktech.de...
