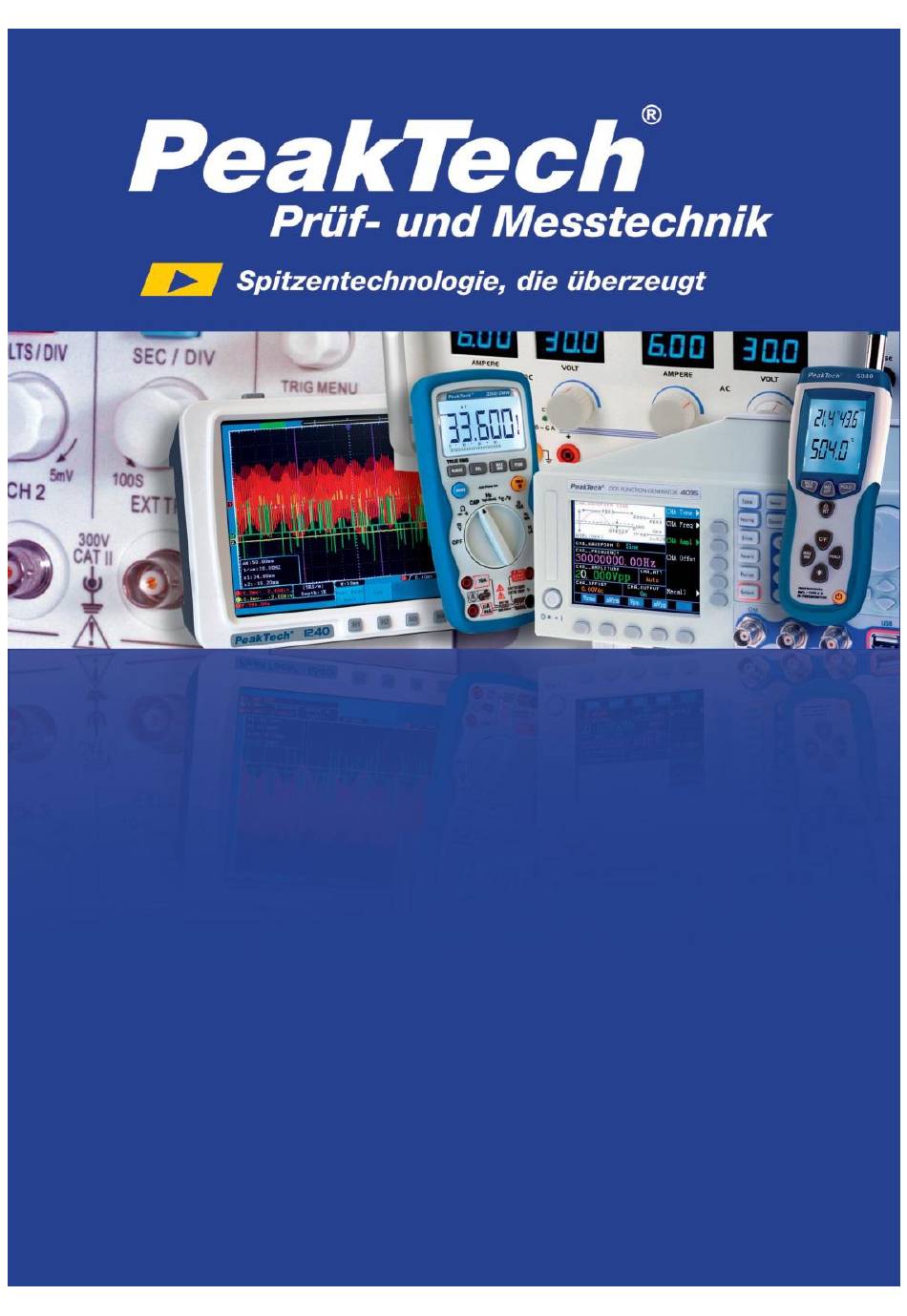

  • Page 1 6180 ® PeakTech Bedienungsanleitung / Operation manual Programmierbares lineargeregeltes Netzgerät / Programmable linear controlled Power Supply...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Thema Seite Sicherheitshinweise zum Betrieb des Gerätes Einführung Schnelleinstieg 3.1. Front-/Rückseite und Benutzeroberfläche 3.1.1. Frontseite 3.1.2. Rückseite 3.1.3. Benutzeroberfläche 3.2. Allgemeine Überprüfung 3.2.1. AC-Eingangsspannung 3.2.2. Inbetriebnahme 3.3. Prüfung der Ausgänge 3.4. Arbeitsmodi 3.4.1. Symbole und Spezifikationen 3.4.2. Verschaltungen 3.5. Bedienung des System-Menüs Bedienelemente auf der Frontplatte 4.1.
  • Page 3 Table of Contents Issue Page Safety Precautions Introduction Quick Start 3.1. Front/Rear Panel and User Interface 3.1.1. Front Panel 3.1.2. Rear Panel 3.1.3. User Interface 3.2. General Inspection 3.2.1. AC Power Input Setting 3.2.2. Power On 3.3. Output Inspection 3.4. Working Mode 3.4.1.

  • Page 4: Sicherheitshinweise Zum Betrieb Des Gerätes

    1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.

  • Page 5: Einführung

    2. Einführung Das PeakTech 6180 ist ein lineares programmierbares DC-Labornetzgerät. Hauptmerkmale dieses Instruments beinhalten bis zu 100 programmierbare Ablaufschritte mit einem konfigurierbaren Timer, hochaufgelöste farbliche TFT-Anzeige, sehr geringe Restwelligkeits- und Rauschwerte, umfassenden Überspannungs-, Überstrom und Überhitzungsschutz. Viel Wert wurde auch auf eine benutzerfreundliche Oberfläche und Bedienelemente des Geräts gelegt.

  • Page 6: Schnelleinstieg

    3. Schnelleinstieg Das folgende Kapitel beinhaltet:  Übersicht der Front- und Rückseite  Übersicht der Benutzeroberfläche  Erstprüfung des Netzgeräts  Prüfung der Netzgerät-Funktionen  Prüfung der Einhaltung der Ausgangswerte  Beschreibung der vier Arbeitsmodi  Beschreibung des System-Menüs...

  • Page 7: Front-/Rückseite Und Benutzeroberfläche

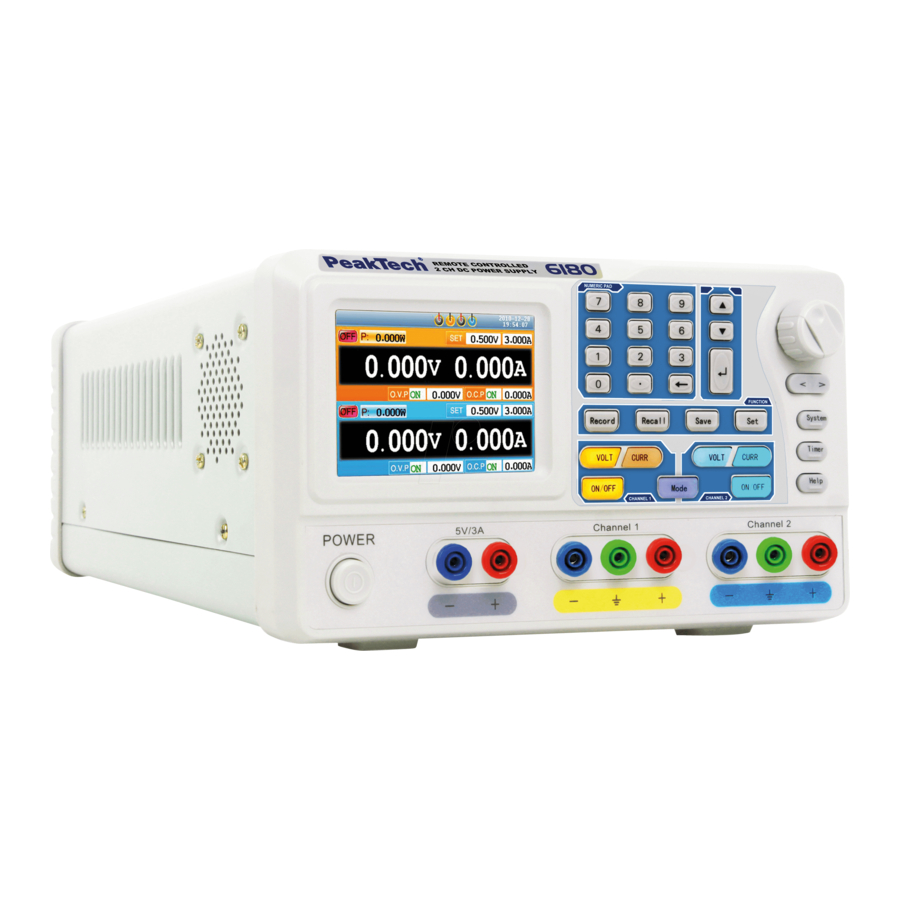

    3.1. Front-/Rückseite und Benutzeroberfläche 3.1.1. Frontseite Figure 3-1 Frontseite des PeakTech 6180 ① Anzeige ② Zahlenfeld Parameter-Eingabe. Zahlentasten, Dezimalpunkt- und Rücksetztaste eingeschlossen. Tasten „nach oben“ ③ Auswahlmenü oder Parameterwechsel und „nach unten“ ④ Eingabetaste Auswahl eines Menüpunktes oder Bestätigung des gesetzten Parameters ⑤...

  • Page 8: Rückseite

    Erklärung zur Tastenfeld-Anzeige ON/OFF-Taste Taste leuchtet, wenn der Kanal aktiviert wurde Taste leuchtet, wenn sich der Kanal im Konstantspannungs-Modus befindet; und blinkt, Volt/CV-Taste wenn die Spannung über das Zahlenfeld eingegeben wird Taste leuchtet, wenn sich der Kanal im Konstantstrom-Modus befindet; und blinkt, wenn Curr/CC-Taste der Strom über das Zahlenfeld eingegeben wird 3.1.2.

  • Page 9: Benutzeroberfläche

    3.1.3. Benutzeroberfläche Nachfolgende Abbildungen beziehen sich auf den Timer-Menü-Modus; im Normal-Modus sind die Anweisungen analog zu gebrauchen. Normal - Modus Abb. 3-3 Benutzeroberfläche im Independent-Modus ① Status des CH1-Ausgangs ② Vorgegebene (set) und verbleibende (left) Zeit des CH1-Ausgangs, wenn Status aktiv ③...
  • Page 10 Parallel /Seriell-Modus Abb. 3-4 Benutzeroberfläche im Parallel/Seriell-Modus ① Maximale Werte für Strom und Spannung ② Status des Ausgangs ③ Timer-Modus (Sequence oder Loop) ④ Anzahl der Timer-Ablaufschritte ⑤ Aktuelle Ablaufschritt-Nummer, wenn Ausgang aktiviert ⑥ Gesetzte Spannungs- und Stromwerte ⑦ Vorgegebene (set) Zeit des Ausgangs, wenn Status aktiv ⑧...
  • Page 11 Plus-Minus Modus Abb. 3-5 Benutzeroberfläche im Plus-Minus-Modus ① Ausgangsstatus des Negativ-Ausgangs (gleicht dem des Positiv-Ausgangs) Vorgegebene (set) und verbleibende (left) Zeit des Negativ-Ausgangs, wenn Status ② aktiv ③ Gemessene Leistung des Negativ-Ausgangs in Watt Timer-Modus des Negativ-Ausgangs (Sequence oder Loop; gleicht dem des Positiv- ④...
  • Page 12 Status-Symbole Symbol Bedeutung Verbindung als USB-Slave mit einem PC Aktueller Ausgang wird aufgezeichnet USB-Medium wurde erkannt Gerät im Independent-Modus Gerät im Parallel-Modus Gerät im Seriell-Modus Gerät im Plus-Minus-Modus Summer an Summer aus Gerät im Timer-Modus...

  • Page 13: Allgemeine Überprüfung

    Transportschaden nicht die Geräte-Verpackung. 3.2.1. AC-Eingangsspannung ® Das PeakTech 6180 unterstützt sowohl eine 110V- wie auch eine 220V-Eingangsspannung. Wählen Sie am Netzspannungswahlschalter die Stellung mit der in Ihrem Land vorhandenen Netzspannung (siehe Abb. 3.2) und benutzen Sie unbedingt der Auswahl entsprechende Schmelzsicherung. Netzspannung...

  • Page 14: Prüfung Der Ausgänge

    3.3. Prüfung der Ausgänge Diese Prüfung stellt sicher, dass die Spezifikationen einzelner Kanäle erfüllt werden und das Netzgerät auf Benutzereingaben richtig reagiert. Bitte lesen Sie vorher die Abschnitte „3.4. Arbeitsmodi“, „4.1. Aktivieren/Deaktivieren der Ausgänge“ und „4.2. Ausgangsspannung und –strom setzen“. Ausgangsspannungs-Prüfung Folgende Schritte verifizieren das Spannungs-Ausgangsverhalten ohne Last: Schalten Sie das Gerät ohne Last ein.

  • Page 15: Arbeitsmodi

    3.4. Arbeitsmodi Das PeakTech 6180 arbeitet in vier Arbeitsmodi: Independent, Parallel, Series und Plus-minus. Drücken Sie die Mode- Taste, um zwischen den Modi zu schalten. Siehe dazu auch den Abschnitt "3.1.3. User Interface“. 3.4.1. Symbole und Spezifikationen Folgende Tabelle ordnet den vier Arbeitsmodi entsprechende Spezifikationen zu (max. Strom/Spannung).

  • Page 16: Verschaltungen

    3.4.2. Verschaltungen Normal Parallel Hinweis: Im Parallelmodus ist CH1 der Hauptausgang und CH2 der Zweitausgang. Um die gewünschten Ausgangswerte zu erhalten, verbinden Sie die Last stets an den Hauptausgang, sprich CH1. Series Plus-minus Minus Ground Plus -13-...

  • Page 17: Bedienung Des System-Menüs

    3.5. Bedienung des System-Menüs (1) Menü aufrufen System-Taste drücken, das System-Menü erscheint auf der Anzeige. (2) Menüpunkt markieren  Drücken Sie ▲ / ▼ oder drehen Sie den Drehknopf, um zwischen den Menüpunkten zu wechseln.  Drücken Sie eine der zwei Tasten ＜ , oder den Drehknopf, um ein Untermenü...

  • Page 18: Aktivieren/Deaktivieren Der Ausgänge

    4. Bedienelemente an der Frontseitenplate Das folgende Kapitel beinhaltet:  Aktivieren / Deaktivieren der Ausgänge  Ausgangsspannung und –strom setzen  Überstrom- und Überspannungsschutz  Zeitplanmodus  Speichern/Laden/Aufnehmen  System-Einstellungen  Hilfe im Gerätemenü 4.1. Aktivieren/Deaktivieren der Ausgänge Normal-Modus  Drücken Sie die orange ON/OFF-Taste, um Ausgang des CH1 zu aktivieren/deaktivieren.
  • Page 19 4.2. Ausgangsspannung und –strom setzen Sie können die Spannungen und Ströme mithilfe des Zahlenfelds eingeben. Siehe Tabelle im Abschnitt 3.4.1 bez. der Spezifikationen einzelner Modi. Hinweis: Die Strom- und Spannungseingaben sind im Timer-Modus nicht zugängig.  Normal-Modus (1) Drücken Sie die orange Taste Volt/CV oder Curr/CC, das Eingabe-Dialogfenster erscheint. (2) Die Taste fängt...

  • Page 20: Überspannungs- Und Überstromschutz

    4.3. Überspannungs- und Überstromschutz Wird der Überspannungs- (O.V.P) oder Überstromschutz (O.C.P) aktiviert, schaltet das Netzgerät automatisch den Ausgang ab, sobald der gesetzte Grenzwert überschritten wurde. Der O.V.P-/O.C.P-Grenzwert wird rot und blinkend angezeigt, das Gerät wird eine Warnton-Folge ausgeben. Hinweis: Wird infolge eines Fehlers der Ausgang deaktiviert, muss dieser nach erfolgten Fehlerbeseitigung manuell aktiviert werden.

  • Page 21: Überstromschutz-Wert Setzen

    4.3.2. Überstromschutz-Wert setzen (1) O.C.P-Menüpunkt auswählen:  Independent Modus System-Taste drücken, danach [System → CH1 (CH2) → O.C.P].  Parallel-, Series-Modus System-Taste drücken, danach im Normalmodus [System → O.C.P]; im Timer-Modus [System → Pro Set → O.C.P].  Plus-Minus-Modus System-Taste drücken, danach [System → Positive (Negative) → O.C.P]. (2) Ein Dialogfenster erscheint, drücken Sie dann die Tasten ▲...
  • Page 22 Abb. 5-1 Timer-Einstellungen im Normal Modus Der ausgewählte Parameter wird hervorgehoben. Im Normal- oder Plus-Minus-Modus, drücken Sie die orange ON/OFF-Taste, um die linke Parametergruppe oder die blaue ON/OFF-Taste, um die rechte Parametergruppe auszuwählen. Benutzen Sie die Tasten ▲ / ▼, um den gewünschten Parameter auszuwählen. Nachdem der Parameter ausgewählt wurde, bestätigen Sie die Auswahl mit der Taste Mit den Tasten ＜...

  • Page 23: Timer Range (Anzahl Der Ablaufschritte)

    0 zurücksetzen, falls der Ausgang später erneut aktiviert wird. 4.5. Save/Recall/Record (Speichern/Laden/Aufnehmen) Das PeakTech 6180 unterstützt USB-Datenträger und lokalen Speicher zum Speichern und Laden von Voreinstellungen, sowie zum periodischen Aufnehmen von aktuellen Werten. Die Werte können in einer txt-Datei auf dem USB-Datenträger abgelegt werden.

  • Page 24: Recall- Und Delete-Funktionen (Voreinstellungen Laden/Löschen)

    4.5.2. Recall- und Delete-Funktionen (Voreinstellungen laden/löschen) (1) Drücken Sie Recall, um ins Voreinstellungs-Menü zu gelangen (erneutes Drücken der Taste schließt das Menü). Wählen Sie zunächst den Speicherort mit den Tasten▲ / ▼ und bestätigen Sie die Wahl mit . Es wird eine Liste mit Voreinstellungen angezeigt.

  • Page 25: Set System Time (Systemzeit Einstellen)

    Drücken Sie die Taste System, danach [System →SysInfo]. Es werden die Seriennummer der Geräts, die Software- und Hardware-Versionen angezeigt. 4.6.7. Standardeinstellungen Drücken Sie die Taste System und wählen Sie [System →Default], mit werden Standard-Einstellungen aufgerufen. Siehe folgende Tabelle mit Standard-Einstellungen des PeakTech 6180. Arbeitsmodus Normal Plus-Minus Parallel...

  • Page 26: Verbindung Mit Dem Pc

    5. Verbindung mit dem PC Das PeakTech 6180 unterstützt eine Verbindung mit dem PC per USB und COM. Die mitgelieferte Software erlaubt eine Fernsteuerung des Netzgeräts und eine synchronisierte Ausgabe der Anzeige-Werte des Geräts. (1) Installieren Sie die Software Installieren Sie die Software, die sich auf der beiliegenden CD befindet.

  • Page 27: Fehlerbehebung

     Schalten Sie das Gerät nach den oben ausgeführten Maßnahmen wieder ein.  Ist das Problem trotzdem vorhanden, kontaktieren Sie den PeakTech-Service. 2. Ausgangswerte verhalten sich ungewohnt:  Prüfen Sie nach, ob die Spannung auf 0V gesetzt wurde. Wenn ja, ändern Sie den Spannungswert.

  • Page 28: Technische Spezifikationen

    7. Technische Spezifikationen Die nachfolgenden Angaben basieren auf einem Gerät, welches mindestens 30 Minuten unter angegebenen Umgebungsbedingungen eingeschaltet war. Kanal 1/Kanal 2 Fest 5V 0 … 30V Normal/Parallel 0 … 60V Spannung Seriell －30V … 30V DC-Ausgang Plus-minus Spezifikationen Normal /Seriell 0 …...

  • Page 29: Anhang

    Anhang C: Glossar Folgende englische Begriffe finden sich in dieser Bedienungsanleitung und auf der Benutzeroberfläche des PeakTech 6180. Zusätzlich zur reinen Übersetzung ins Deutsche werden hier die Begriffe, falls erforderlich, kurz erläutert. Normal / Series / Parallel / Plus-Minus Die vier Arbeitsmodi des Netzgeräts: seperat (unabhängig voneinander), seriell, parallel und Plus-Minus. Der Arbeitsmodus legt fest, wie die beiden regelbaren Kanäle des Netzgeräts miteinander intern verschaltet werden.
  • Page 30 Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 10/2016/MP PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16   info@peaktech.de...

  • Page 31: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2014/30/EU (Electromagnetic Compatibility) and 2014/35/EU (Low Voltage) as amended by 2004/22/EC (CE-Marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed.

  • Page 32: Introduction

    100 programmable output steps with configurable timer, high-resolution TFT colour display, extremely low ripple and noise characteristics, comprehensive over-voltage, over-current and over-temperature protection, user friendly interface and panel layout. Furthermore, the P 6180 has a variety of standard interfaces to meet diverse test requirements.

  • Page 33: Quick Start

    3. Quick Start This chapter will deal with the following topics mainly:  Front/Rear Panel Overview  User Interface Overview  How to Implement General Inspection  How to Implement Power-On Check  How to Implement Output Inspection  Instruction of the four Working Modes ...

  • Page 34: Front/Rear Panel And User Interface

    3.1. Front/Rear Panel and User Interface 3.1.1. Front Panel Figure 3-7 Front panel overview ① Display of the user interface ② Numeric keys area Parameter input, include the numeric keys, decimal point and backspace key. ③ Up and down Select menu or change the parameter direction key ④...

  • Page 35: Rear Panel

    Instructions for panel key indicator ON/OFF key The indicator will be lighted after you turn on the channel The indicator will be lighted when the channel is in Constant Voltage output mode; Volt/CV key blinking indicates you are setting the output voltage through the input box The indicator will be lighted when the channel is in Constant Current output mode;...

  • Page 36: User Interface

    3.1.3. User Interface The figures below are the interfaces in Timer mode; you can consult the following instructions for the interfaces in Normal status too. Normal - Mode Figure 3-9 User interface in Independent mode ① Output status of Cannel 1 ②...
  • Page 37 Parallel /Series Mode Figure 3-10 User interface in Parallel/Series mode ① Maximum ratings of voltage and current ② Channel status ③ Output mode of timing output (Sequence / Loop) ④ Timer range ⑤ The parameter number of the current output when the timing output is on ⑥...
  • Page 38 Plus-minus Mode Figure 3-11 User interface in Plus-minus mode ① Output status of Negative (same as Positive) ② Specified time and left time of current output when the timing output of Negative is on ③ Actual output value of power for Negative ④...
  • Page 39 Status Icons Symbol Bedeutung Connect as a slave device with PC Recording the current output A USB device is detected Current working mode is Independent Current working mode is Parallel Current working mode is Series Current working mode is Plus- minus The buzzer is on The buzzer is off...

  • Page 40: General Inspection

    3.2. General Inspection After you get a new PeakTech 6180 Series power supply, it is recommended that you make a check on the instrument according to the following steps: If it is found that the packaging carton or the foamed plastic protection 1.

  • Page 41: Output Inspection

    3.3. Output Inspection Output inspection is to ensure that the instrument can achieve its rated outputs and properly respond to operation from the front panel. For the procedures below, it is suggested that you read the passages “4.1. Turn On/Off the Cahnnel Output”...

  • Page 42: Working Mode

    3.4. Working Mode The PeakTech 6180 was designed with four working modes: Independent, Parallel, Series and Plus-minus. Press the Mode key to switch between the four working modes. For the instructions of the user interfaces in the four working mode, please see "3.1.3.

  • Page 43: Connections

    3.4.2. Connections Independent Parallel Note: In parallel mode, CH1 is the main channel and CH2 an auxiliary channel. To get the desired output settings, please connect the load always to the main channel. Series Plus-minus Minus Ground Plus -40-...

  • Page 44: System Menu Operation

    3.5. System Menu Operation (1) Display the menu Press System key, the System menu is shown on the screen. (2) Choose a menu item  Press ▲ / ▼ direction key or turn the knob to move around the menu items. ...

  • Page 45: Front Panel Operation

    4. Front Panel Operation This chapter will deal with the following topics mainly:  How to Turn On/Off the Channel Output  Set the Output Voltage/Current  Over Voltage/Current Protection  Timing Output  Save/Recall/ Record Functions  System Settings ...

  • Page 46: Set The Output Voltage/Current

    4.2. Set the Output Voltage/Current You can set the output voltage/current through input box. About the rated range of each mode, please refer to "3.4.1. Icons and Ratings”. Note: The output voltage/current cannot be set in Timer status. If you want to set it, you should exit the Timer status first. ...

  • Page 47: Over Voltage/Current Protection

    4.3. Over Voltage/Current Protection When the Over Voltage Protection (O.V.P) or Over Current Protection (O.C.P) is enabled, once the output voltage/current reaches the set value of O.V.P/O.C.P, the instrument will cut off the output. The value of O.V.P/O.C.P which causes cutting off will turn red and flashing;...

  • Page 48: Set O.c.p

    4.3.2. Set O.C.P (1) Enter the O.C.P setting menu:  Normal Mode Press the System key, enter [System → CH1 (CH2) → O.C.P].  Parallel, Series Mode key, normal status, enter [System → O.C.P]; Press System in timer status, enter [System → Pro Set → O.C.P]. ...
  • Page 49 Figure 5-1- Timer Setting Interface in Independent Mode The selected parameter will be highlighted. In Independent mode or Plus-minus mode, press orange ON/OFF key to select the left parameter area, press blue ON/OFF to select the right parameter area. Press the ▲ / ▼ key to change the parameter item. After selecting the parameter, use the numeric keys to enter a desired value, press the key to confirm.

  • Page 50: Timer Range

    4.5. Save/Recall/Record The PeakTech 6180 supports operations with a USB flash device and local file storage, including: store, recall and delete current setting parameters. The current data of the channel can be recorded into a txt file, which stored in USB disk. You can connect the USB disk to the ①USB Host interface in Figure 3-8.

  • Page 51: Recall And Delete System Parameters File

    4.5.2. Recall and Delete System Parameters File (1) Press the Recall key to enter the function interface (press it again to exit). Press the ▲ / ▼ key to choose the storage location. Press the key to show the list of system parameters files. (2) The list displays the file name and stored date.

  • Page 52: Set System Time

    4.6.4. Set System Time Press the System key and enter [System →Sys Set →SysTime]. Press the ▲ / ▼ key or turn the knob to set the selected value. Press the ＜ / ＞ key to move the cursor. Press the key to confirm.

  • Page 53: Communication With Pc

    5. Communication with PC The PeakTech 6180 supports communications with a PC through USB or COM interface. You can use the software to set the parameters, control the output of the power supply, and synchronously display the actual output values on the Power Supply screen.

  • Page 54: Troubleshooting

     Restart the instrument after the steps above.  If the problem still exists, please contact PeakTech for our service. 2. The output is abnormal:  Check if the output voltage is set to 0V. If so, set it to other value.

  • Page 55: Technical Specifications

    7. Technical Specifications The specifications below are based on the instrument having run for at least 30 minutes continuously under the specified operating temperature. Channel 1/Channel 2 Fixed 5V 0 … 30V Normal/Parallel 0 … 60V Voltage Series －30V … 30V Plus-minus DC Output Ratings Normal/Series...

  • Page 56: Appendix

    8. Appendix Appendix A: Enclosure Standard Accessories:  A power cord that fits the standard of the destination country  A USB data cable  A CD (Digit Power Software) und User Manual Appendix B: General Care and Cleaning General Care Do not store or leave the instrument where the liquid crystal display will be exposed to direct sunlight for long periods of time.
  • Page 57 We herewith confirm that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 10/2016/MP. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16  info@peaktech.de ...
